申请日2006.08.21
公开(公告)日2007.02.14
IPC分类号C02F1/72
摘要
本发明涉及废水处理设备技术领域，尤其是一种对钢铁酸洗废水去除铁离子处理用的循环接触氧化器。包括有容器本体、曝气器、喷淋除泡器、排气收水器;喷淋除泡器位于容器本体的上部、与容器本体相通，在喷淋除泡器的上部还安装有排气收水器，排气收水器与喷淋除泡器相通，曝气器置于容器本体内部;容器本体上部有进水口、下部有放水口;循环接触氧化器内的曝气器对内部的废水曝气所产生的泡沫上溢至喷淋除泡器内，由喷淋除泡器进行灭泡处理，喷淋除泡器上部的排气收水器能在排出内部气体的同时、防止废水的溢出。本发明能去除废水中的铁离子，实现废水回用，达到零排放。
权利要求书

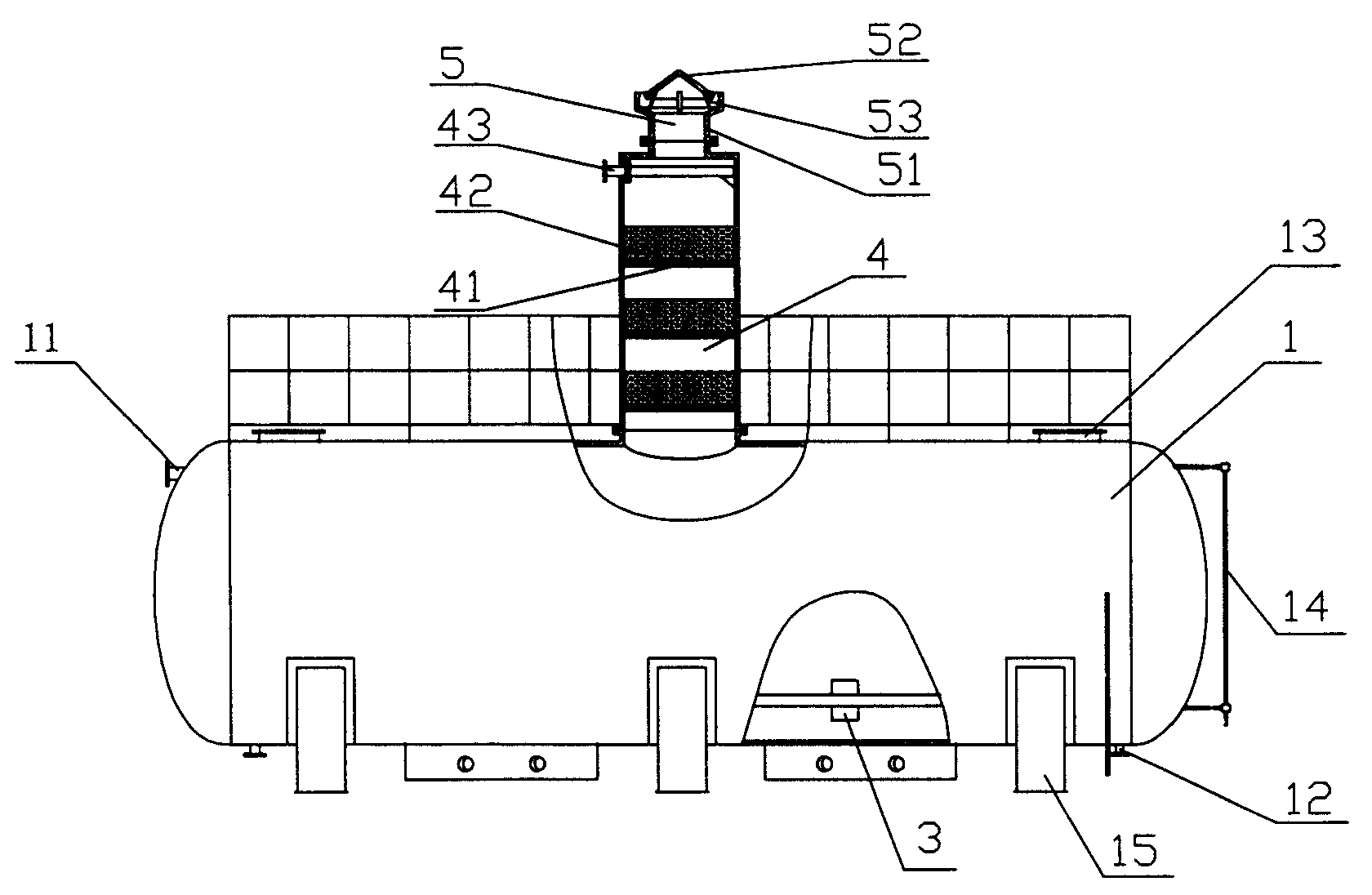

1、一种酸洗废水处理用循环接触氧化器，其特征是：包括有容器本体 (1)、曝气器(3)、喷淋除泡器(4)、排气收水器(5);喷淋除泡器 (4)为立式筒形、位于容器本体(1)的上部、与容器本体(1)相贯 通，在喷淋除泡器(4)的上部还安装有排气收水器(5)，排气收水器(5) 与喷淋除泡器(4)相通，所述鼓风机(2)与容器本体(1)内部的曝 气器(3)管道相通;容器本体(1)上部有进水口(11)、下部有放水 口(12)。
2、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的容器本体(1)为卧式圆柱罐体、两端为球形。
3、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的喷淋除泡器(4)是在筒体内水平设置有至少一层多孔板(4 1)，多孔板上铺设有吸泡填料(42)，在喷淋除泡器内位于最上层吸泡 填料(42)的上部设置有喷淋装置(43)。
4、根据权利要求3所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的吸泡填料(42)采用能加强对废水氧化的高分子材料。
5、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的排气收水器(5)包括有壳体(51)、支撑(53)和罩盖(5
2)，壳体(51)为由较小内径向较大内径变化、并具有台阶的向上开口 件，罩盖(52)为内凹结构、开口向下、由环状对称分布的至少两个支 撑(53)固定于壳体(51)的开口内，罩盖(52)开口内径大于壳体(5 1)的较小内径;罩盖(52)的开口高于壳体(51)的内径过渡台阶。
6、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的容器本体(1)上部设置有容器人孔(13)，在喷淋除泡器(4) 的上部侧壁设置有除泡器人孔(44)。
7、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的容器本体上设置有液位显示计(14)。
8、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的容器本体外的上部设置有操作平台、平台护拦和上下爬梯。
9、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特征 是：所述的容器本体底部设置有支脚(15)。
10、根据权利要求1所述的酸洗废水处理用循环接触氧化器，其特 征是：所述的喷淋除泡器(4)与容器本体(1)相通、用法兰连接，排 气收水器(5)与喷淋除泡器(4)相通、用法兰连接，所述的法兰连接 处都安装有密封垫。
说明书
酸洗废水处理用循环接触氧化器
技术领域
本发明涉及废水处理设备技术领域，尤其是一种对钢铁酸洗废水去除 铁离子处理用的循环接触氧化器。
背景技术
在对钢材冷轧后的钢铁表面除油除锈处理、及钢材表面涂装前的除油 除锈处理，经常采用酸洗的方法进行表面处理，酸洗后的冲洗形成了大量 的酸性废水，过去酸性废水处理一般采用中和沉淀处理方式，只能解决PH 值，去除酸根，存在在废水中的金属盐类无法去除，钢铁酸洗废水中的二 价铁盐仍溶解于废水中难以从废水中分离，排入周边水系，由于自然氧化 原理产生三价铁而悬浮水中，造成周边水体发黄，污染环境。对于这种二 价铁的处理，以前在钢铁酸洗废水处理工艺中采用加温、蒸发、浓缩、冷 冻结晶，将废水中的酸和铁分离。造价高，运行成本大，操作麻烦，产品 生产厂家极少，不利于推广。
发明内容
本发明的目的在于提供一种对钢铁酸洗废水去除铁离子处理用的循环 接触氧化器，该设备能对去除酸根的废水，进一步去除铁离子，实现废水 回用，达到零排放。
本发明解决其技术问题所采用的技术方案是：一种酸洗废水处理用循 环接触氧化器，包括有容器本体曝气器、喷淋除泡器、排气收水器;喷淋 除泡器为立式筒形、位于容器本体的上部、与容器本体相贯通并由法兰连 接，在喷淋除泡器的上部还安装有排气收水器，排气收水器与喷淋除泡器 相通、用法兰连接，容器本体内部设置有曝气器;容器本体上部有进水口、 下部有放水口;循环接触氧化器内的曝气器对内部的废水曝气所产生的泡 沫上溢至喷淋除泡器内，由喷淋除泡器进行灭泡处理，喷淋除泡器上部的 排气收水器能在排出内部气体的同时、防止废水和水泡的溢出。容器本体 可以采用卧式圆柱罐体、两端设计成球形，还可以是一种立式筒形或其它 的结构形式。
所述的喷淋除泡器是在筒体内水平设置有至少一层多孔板，多孔板上 铺设有吸泡填料，在喷淋除泡器内位于最上层吸泡填料的上部设置有喷淋 装置。
所述的容器本体的放水口连接水泵，水泵在废水处理时只向喷淋装置 供水，实现循环接触氧化，废水处理完毕后水泵只向二沉池泵水，这种分 别供水由阀门实现控制。
所述的吸泡填料采用高分子材料加强对废水的氧化。
所述的排气收水器包括有壳体和罩盖，壳体为由较小内径向较大内径 变化并具有台阶的向上开口件，罩盖为内凹结构、开口向下、由支撑固定 于壳体的开口内，罩盖开口内径大于壳体的较小内径;支撑固定的罩盖， 开口高于壳体的内径过渡台阶。
所述的容器本体上部设置有容器人孔，在喷淋除泡器的上部侧壁设置 有除泡器人孔。
所述的容器本体上设置有液位显示计。
所述的容器本体外的上部设置有操作平台、平台护拦和上下爬梯。
所述的容器本体底部设置有支脚。
本发明的有益效果是，本发明的酸洗废水处理用循环接触氧化器能去 除废水中的铁离子，实现废水回用，达到零排放。
