申请日2006.04.05
公开(公告)日2008.04.02
IPC分类号B01F3/04; B01F7/16; C02F3/12
摘要
本发明涉及一种搅动装置，其中双曲面状的搅动体(6)借助于轴(4)与驱动单元(2、3)连接。在搅动体(6)的上侧(O)上设有一些从周边(Ur)向轴(4)的方向伸展的肋(7)。根据本发明，由于肋(7)的高度(hl)至少从搅动体(6)的周边(Ur)向轴(4)的方向逐渐增大，因此可提高搅动装置的效率。
权利要求书
1.一种搅动装置，在该搅动装置中双曲面状的搅动体(6)通过轴(4) 与驱动单元(2、3)连接，其中，在所述搅动体(6)的上侧(O)设有多个 从所述搅动体的周边(Ur)向所述轴(4)的方向伸展的肋(7)，其特征在 于，
所述肋(7)的第一高度(h1)至少在部分区段从所述搅动体(6)的周 边(Ur)向所述轴(4)的方向增大。
2.如权利要求1所述的搅动装置，其特征在于，所述第一高度(h1) 在从所述周边(Ur)向所述轴(4)的方向伸展的第一部段(A1)中逐渐增 大，而在从所述第一部段(A1)的第一端部(E1)进一步向所述轴(4)的 方向伸展的第二部段(A2)中则逐渐减小。
3.如上面任一项权利要求所述的搅动装置，其特征在于，沿俯视所述 肋(7)的上侧(O)的方向看，所述肋(7)具有一弯曲部分。
4.如上面任一项权利要求所述的搅动装置，其特征在于，所述弯曲部 分是双曲线弯曲部分。
5.如上面任一项权利要求所述的搅动装置，其特征在于，所述搅动体 (6)具有多个设置在所述轴(4)附近的缺口(8)。
6.如上面任一项权利要求所述的搅动装置，其特征在于，所述缺口(8) 规律地排列，优选按相同的径向距离排列。
7.如上面任一项权利要求所述的搅动装置，其特征在于，在与所述上 侧(O)相对的所述搅动体(6)的下侧(U)处设有多个向所述周边(Ur) 方向伸展的另外的肋(10)。
8.如上面任一项权利要求所述的搅动装置，其特征在于，所述另外的 肋(10)沿径向伸展。
9.如上面任一项权利要求所述的搅动装置，其特征在于，所述另外的 肋(10)的第二高度(h2)在从所述搅动体(6)的中央区域向所述周边(Ur) 方向伸展的第三部段(A3)中逐渐增大，而在从所述第三部段(A3)的第 二端部(E2)进一步向所述周边(Ur)方向伸展的第四部段(A4)中则逐 渐减小。
10.如上面任一项权利要求所述的搅动装置，其特征在于，所述另外的 肋(10)还分别具有一水平部段，以支撑在为运输或储存目的而叠置在下的 另一搅动元件上。
11.如上面任一项权利要求所述的搅动装置，其特征在于，所述搅动体 (6)与所述肋(7)和/或所述另外的肋(10)优选用纤维加强塑料被制成为 一体。
12.一种具有至少一个如上面任一权利要求所述的搅动装置的污水处理 单元，其特征在于，所述安装在所述轴(4)上的搅动元件(6)伸入液池内， 所述驱动单元(2、3)被安置在所述液池之外的框架(1)上。
13.如权利要求12所述的污水处理单元，其特征在于，在所述液池中 设有通风单元。
14.一种用于污水处理的方法，包括以下步骤：
a)提供液池以存放污水，提供上面任一权利要求所述的搅动装置以使 所述液池内的污水翻转，以及在所述液池中设置通风装置;
b)将污水注满所述液池;
c)利用所述通风装置在规定时间内对污水进行通风;
d)利用所述搅动装置在另一规定时间内搅动污水;
e)使所述搅动装置停止运转以使污水内所含的污泥沉淀;
f)从所述液池中排出处理后的污水。
15.如权利要求14所述的方法，其特征在于，可选择地使步骤(c)和 (d)重复多次。
说明书
用于污水处理的搅动装置及方法
技术领域
本发明涉及一种如权利要求1的前序部分所限定的搅动装置。此外，本 发明还涉及一种污水处理方法。
背景技术
常规的搅动装置例如可从DE 4218027A1以及DE 29803497U1中获 知。
这些公知的搅动装置具有双曲面状的搅动体，在该搅动体的上侧上设置 有多个从周边向轴的方向伸展的肋。肋的高度或者保持恒定或者从周边向轴 的方向降低。由于这种双曲面状搅动体具有良好的搅动性能，其在污水处理 领域尤其被普遍采用。尽管如此，仍期望能进一步提高这种搅动体的效率。
发明内容
本发明的目的是提供一种具有可提高效率的搅动装置。本发明的另一目 的是提供一种用于污水处理的可能的有效方法。
所述目的可通过权利要求1和14所述的特征来实现。而从权利要求2 至13以及15的特征可得出一些实用的扩展方案。
根据本发明，肋的第一高度至少部分地从搅动体的周边向轴的方向增 大。令人惊讶的是，这将导致搅动装置的效率显著提高。试验表明当使用配 备有本发明的设有肋的双曲面状的搅动体时，可使效率提高20%以上。在本 发明一扩展的实施形式中，甚至可使效率的提高接近30%。
所采用的肋的“高度”是指从肋的顶部边缘垂直延伸到双曲面状搅动体 的表面的长度。

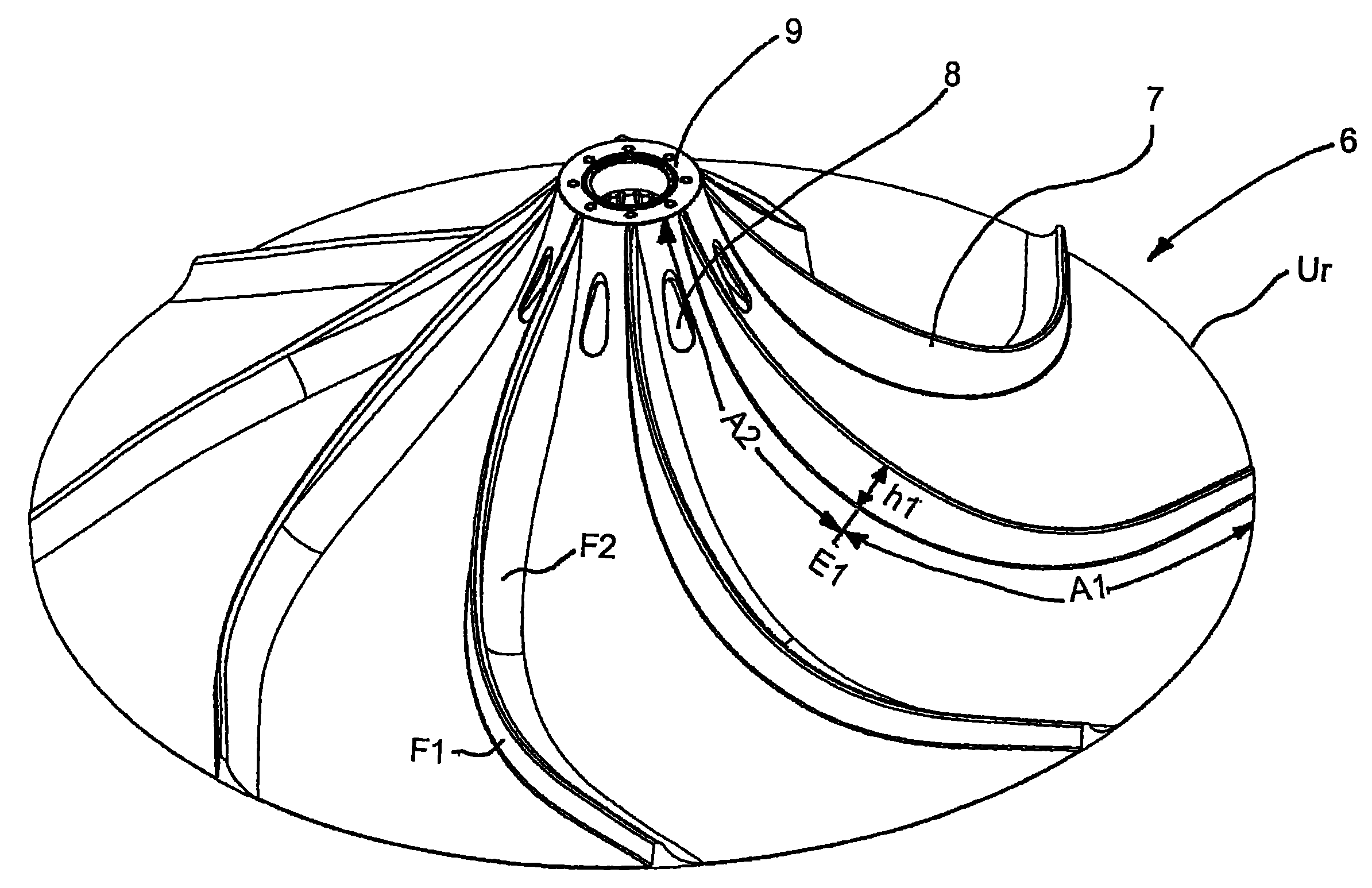

根据本发明一实施例，在从周边向轴的方向伸展的第一部分中的高度增 大，而在从第一部分的第一端部进一步向轴的方向伸展的第二部分中的高度 减小。在上侧的顶视图中，所述肋可具有弯曲部分，尤其可将弯曲部分形成 为双曲线部分。具有上面所提到的特征的肋能够有效地将搅动体的转动能量 传递给搅动体周围的液体。
根据另一特别有利的实施例，搅动体具有多个设置在轴附近的缺口。这 些缺口按规定距离合理排列，优选以相同的径向距离合理排列。一方面，建 议将缺口设置成能将搅动体下方产生的气泡排出。当然，它们还能形成被轴 向地导引到内部突出有搅动体的液池的底部的液流。这种液流起到带出形成 于搅动体下方的如沙子等之类的沉淀物的作用。
根据再一实用的实施例，在与上侧相对的搅动体下侧上设有多个向周边 方向伸展的另外的肋。这些另外的肋可沿径向伸展。这些另外的肋的第二高 度可在从搅动体的中央区域向周边方向伸展的部分中适当增大并在从第三 部分的第二端部进一步向周边方向伸展的第四部分中减小。另外，每个所述 另外的肋可具有水平部分，以便支撑于用于运送或存放被堆置在下方的另外 的搅动元件上。在搅动体转动过程中所述建议的另外的肋产生负压。因此， 通过设置在肋附近的缺口可吸入位于搅动体上方的液体并使液体向污水池 底部方向轴向地加速。这可进一步提高搅动作用的效果。试验表明，设置另 外的肋可使效率提高约8%到10%。此外，通过由所述另外的肋与缺口的组 合产生的效果能可靠而有效地避免由朝向液池底部的轴向流动在搅动体下 方形成沉积物。
肋可适当地从周边伸展至靠近轴。这意味着这些肋的长度基本上延伸超 过上侧的总径向距离。反之，所述另外的肋不必适当伸展到周边。优选的是， 这些另外的肋的径向延伸不大于所述肋的径向延伸的一半。
根据本发明的可供选择的主题，为了提高效率，还可将搅动装置设置成 使该搅动装置上的双曲面状搅动体通过轴与驱动单元连接，其中，搅动体具 有多个位于轴附近的缺口，其中，在搅动体的下侧上设有多个向周边方向伸 展的另外的肋。关于这些另外的肋的结构可参考上面有关另外的肋的具体描 述。当然，这里描述的本发明的可供选择的主题还可将前面已描述的设置在 搅动体上侧的肋和这些另外的肋的优选实施形式相结合。
根据本发明的又一实施例，搅动体与所述肋和/或所述另外的肋一起被构 成为一整体件，优选其由纤维加强塑料制成。这可使制造过程简化并可提高 所提供的搅动体的稳定性。尤其可采用传统的和便于控制的制造工艺。
根据本发明的再一实施例，提供了设有至少一个本发明的搅动装置的污 水处理单元，其中被安置在轴上的搅动元件突出于液池内，而驱动单元被安 置在液池的外侧的框架上。框架可以是从液池的边缘向液池方向延伸的桥状 框架。可将该框架支撑在液池的底部。当然也可将搅动体安置在完全被支撑 于液池底部上的塔状框架上，其中驱动单元再被安置在液池的外侧。显然， 也可通过安置在需要被搅动的液位之下的作为浸没单元的框架上的驱动单 元来驱动搅动体。
根据本发明的另一实施例，设有通风单元。这种通风单元可特别有效地 减少污水处理过程中在污水中的污染物。该通风单元可以是安装在液池底部 上的管道或软管，这些管道或软管设有用于通风的开口、缝隙等。当然，通 风单元也可以是搅动装置的一部分。在这种方式中，例如空气可通过突出到 液池内的框架或通过搅动装置的轴被压入液体内。
根据本发明另外的方案，所提供的用于污水处理的方法包括以下步骤：
a)提供液池以存放污水，提供本发明的搅动装置以便在液池内循环污 水，并在液池中设置通风装置;
b)将污水注满液池;
c)利用通风装置在规定时间内对污水进行通风;
d)利用搅动装置在另一规定时间内使污水循环;
e)使搅动装置停止运转以使污水内所含的污泥沉淀;
f)从液池中排出处理后的污水。
可选择地多次重复步骤(c)和(d)。也可在执行步骤(c)之前执行步 骤(d)。所建议的方法可保证特别有效地降低污水内所含的污染物质。
