申请日2006.04.03
公开(公告)日2007.03.14
IPC分类号C02F1/00
摘要
本实用新型公开了一种火电厂输卸煤系统冲洗废水的处理与回用装置，它包括连接废水收集管道的调节池，调节池通过管道连接设置有滤料层的滤池，滤池连接至回用水池，在回用水池内安装有潜水泵，潜水泵经回用水管道连接至渣泵房或各冲洗用水点。通过本实用新型对冲洗废水进行收集、处理后回用于电厂冲渣和冲洗地坪，大大减小了该冲洗废水对环境可能产生的影响，并节约了新水用量。因此同现有技术相比，本实用新型具有减小环境污染，节约用水，不增加废水处理站的处理负荷的优点，而且结构简单、使用成本少，适用于火电厂输卸煤系统冲洗废水的处理。
权利要求书
1.一种火电厂输卸煤系统冲洗废水的处理与回用装置，它包括连接 废水收集管道(8)的调节池(1)，其特征在于：调节池(1)通过管道连接设置有滤料层 (3)的滤池(2)，滤池(2)连接至回用水池(4)，在回用水池(4)内安装有潜水泵(5 )，潜水泵(5)经回用水管道(6)连接至渣泵房(10)或各冲洗用水点(9)。
2.根据权利要求1所述的火电厂输卸煤系统冲洗废水的处理与回用装 置，其特征在于：回用水池(4)分别与二个或者二个以上的滤池(2)连接，每个滤池(2 )分别连接一个调节池(1)，废水收集管道(8)分别与每个调节池(1)连接。
3.根据权利要求1所述的火电厂输卸煤系统冲洗废水的处理与回用装 置，其特征在于：滤料层(3)为锅炉燃煤产生的残渣。
说明书
火电厂输卸煤系统冲洗废水的处理与回用装置
技术领域
本实用新型涉及一种用于火电厂煤场的火电厂输卸煤系统冲洗废水的处理与回用装置， 属于废水处理技术领域。
背景技术
煤是火电厂发电的原料，原煤的卸料、堆放、转运系统是电厂的重要组成部分。原煤进 厂后首先在卸煤系统进行卸料，然后用皮带输送到煤堆场和干煤棚，再通过几级转运站用皮 带转运到锅炉房的上煤系统。在上述卸料、堆放、转运过程中，会产生大量粉尘，这些粉尘 粉最终沉积在地坪上。因此上述工段需定期用水冲洗地坪以保持车间卫生。冲洗后产生的废 水具有色度高、悬浮物含量高、悬浮物颗粒细、难以沉淀等特点，如直接排放水体，或经简 易沉淀后排放水体，将会造成环境污染。如排往厂区废水处理站，不但会增加废水处理站的 处理负荷，而且色度难以去除会影响处理后废水的回用或排放。
发明内容
本实用新型的目的在于：提供一种减小环境污染，节约用水，不增加废水处理站的处理 负荷的火电厂输卸煤系统冲洗废水的处理与回用装置，以克服现有技术的不足。

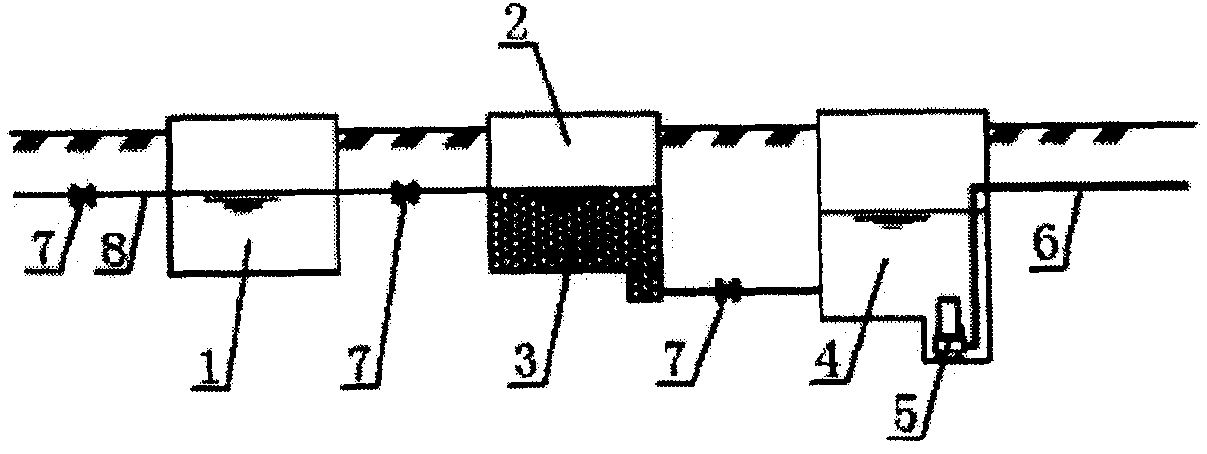

本实用新型是这样构成的：它包括连接废水收集管道(8)的调节池(1)，调节池(1 )通过管道连接设置有滤料层(3)的滤池(2)，滤池(2)连接至回用水池(4)，在回用 水池(4)内安装有潜水泵(5)，潜水泵(5)经回用水管道(6)连接至渣泵房(10)或各 冲洗用水点(9);回用水池(4)分别与二个或者二个以上的滤池(2)连接，每个滤池( 2)分别连接一个调节池(1)，废水收集管道(8)分别与每个调节池(1)连接;滤料层( 3)为锅炉燃煤产生的残渣。
由于采用了上述方案，通过本实用新型对冲洗废水进行收集、处理后回用于电厂冲渣和 冲洗地坪，大大减小了该冲洗废水对环境可能产生的影响，并节约了新水用量。因此同现有 技术相比，本实用新型具有减小环境污染，节约用水，不增加废水处理站的处理负荷的优点 ，而且结构简单、使用成本少，适用于火电厂输卸煤系统冲洗废水的处理。
