申请日2005.05.30
公开(公告)日2005.10.21
IPC分类号G02F3/00
摘要
Abstract_Original: 本創作揭露一種污水淨化池接觸濾床之改良，係由若干接觸濾材模組疊合而成，其中，該接觸濾材模組表面係設有若干濾槽與濾柱，且該些濾槽與濾柱係為交叉狀之排列組合者;藉此，可達到增加分解污水中廢棄物之功效者。
權利要求書
一種污水淨化池接觸濾床之改良，係由若干接觸濾材模組疊合而成，其特徵在於：該接觸濾材模組表面係設有若干濾槽與濾柱，且該些濾槽與濾柱係為交叉狀之排列組合者;藉此，可增加分解污水中廢棄物之功效者。
如申請專利範圍第1項所述之污水淨化池接觸濾床之改良，其中，該接觸濾材模組表面係可為波浪形狀者。
如申請專利範圍第1項所述之污水淨化池接觸濾床之改良，其中，該接觸濾材模組之材質可為硬質聚乙烯者。
如申請專利範圍第1項所述之污水 淨化池接觸濾床之改良，其中，該接觸濾材模組之材質可為聚氯乙烯者。
說明書
本創作係有關於一種污水淨化池接觸之濾床，特別是與一種可達到增加分解污水中廢棄物之污水淨化池接觸濾床之改良有關。
按，對目前運用在有機廢水、生活污水、曝氣式低濃度廢水等的淨化處理中，大多會將一由若干接觸濾材所疊合而成之濾床投入污水池內，並在接觸氧化池內給予充分曝氣，使流入的污水充分攬拌循環流動，而與接觸濾材相接觸，經一段時間後，接觸濾材表面開始生長附著生物污泥(微生物，如鐘形蟲)而形成生物膜，利用該生物膜在好氧性狀態下吸附、氧化廢水中有機物質，以分解污水中之溶解性有機物而淨化水質。因此，接觸濾材與污水接觸的表面機愈大或讓污水形成亂流的程度愈大，則愈能使空氣與污水均勻混合，促進生物處理之效果。
請參閱第一圖及第二圖，係分別為習知接觸濾床之結構分解圖以及組合示意圖，如圖所示：習知之接觸濾床1係由若干接觸濾材模組11疊合而成，其中，該接觸濾材模組11表面係設有若干濾槽112與濾柱111，且其為一列濾槽112、一列濾柱11之排列方式。請參閱第三圖及第四圖，係分別為習知接觸濾床之側面分解剖示圖以及側面組合剖示圖，如圖所示：習知之接觸濾床1係由若干接觸濾材模組11疊合而成，其側面係形成蜂巢狀之結構，並藉由濾槽112與濾柱111的上下疊合形成有若干通道12，藉以讓污水流過。然，污水可直接未經任何阻擋而從各通道12流出，使污水並未形成亂流，導致曝氣不足、空氣與污水未能均勻混合，降低生物處理的效果。
有鑑於上述習用之接觸濾床之缺憾，創作人有感其未臻於完善，遂竭其心智悉心研究克服，憑其從事該項產業多年之累積經驗，進而研發出一種污水淨化池接觸濾床之改良，利用簡單的設計，可令其達到增加分解污水中廢棄物之功效者。
由是，本創作之主要目的，即在設計一種污水淨化池接觸濾床之改良，可達到增加分解污水中廢棄物之功效者。
為達上述目的，本創作之實現技術如下：一種污水淨化池接觸濾床之改良，係由若干接觸濾材模組疊合而成，其中，該接觸濾材模組表面係設有若干濾槽與濾柱，且該些濾槽與濾柱係為交叉狀之排列組合者;藉此，可達到增加分解污水中廢棄物之功效者。
為使 貴審查委員瞭解本創作之目的、特徵及功效，茲藉由下述具體之實施例，並配合所附之圖式，對本創作做一詳細說明，說明如后：請參閱第五圖及第六圖，係分別為本創作接觸濾床之結構分解圖以及組合示意圖，如圖所示：本創作之接觸濾床2係由若干接觸濾材模組21疊合而成，其中，該接觸濾材模組21表面係設有若干濾槽212與濾柱211，且該些濾槽212與濾柱211係為前後左右間隔之交叉狀排列組合者。請參閱第七圖及第八圖，係分別為本創作接觸濾床之側面分解剖示圖以及側面組合剖示圖，如圖所示：本創作之接觸濾床2係由若干接觸濾材模組21疊合而成，藉由濾槽212與濾柱211的上下疊合形成有若干通道22，藉以讓污水流過。由於本創作接觸濾床2上之濾槽212與濾柱211係為前後左右間隔之交叉狀排列組合，故所形成的通道22中亦有濾柱211做阻擋。當污水流經通道22時，通道22中的濾柱211做將污水水流阻擋，使流入的污水充分攬拌循環流動，使空氣與污水均勻混合，促進生物處理之效果。此外，本創作之接觸濾床2係由若干接觸濾材模組21疊合而成，其中，該接觸濾材模組21表面係可為波浪形狀者，以增加與污水接觸的面積，提供更多的生物污泥生長附著。另，該接觸濾材模組21之材質可為硬質聚乙烯或聚氯乙烯，提供結構之剛性。
綜前所述，由本創作一種污水淨化池接觸濾床之改良之設計確實可行，且改善了習用技術之各種缺失，實為創新並符合產業需求之高度創作，而且具有新穎性以及進步性，完全符合新型專利之法定要件，爰依法提出新型專利申請。
以上所述僅為本創作之較佳實施例而已，並非用以限定本創作之申請專利範圍;凡其他未脫離本創作所揭示之精神下所完成之等效改變或修飾，均應包含在下述之申請專利範圍內。

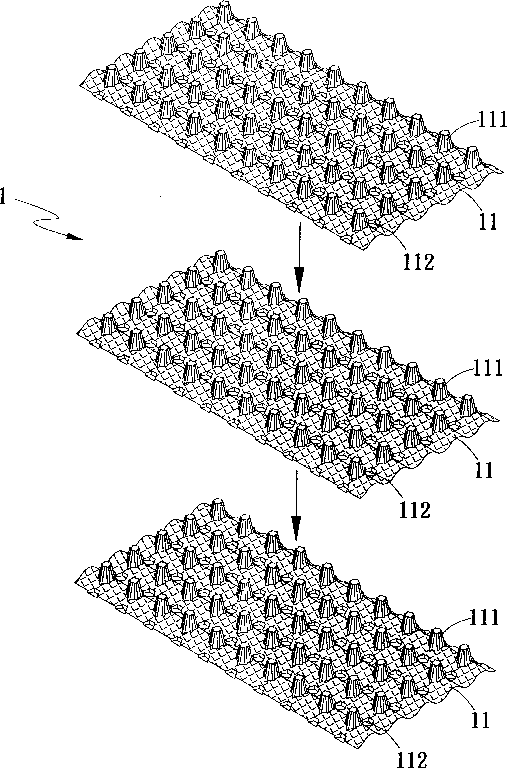

第一圖係為習知接觸濾床之結構分解圖。
