申请日2005.05.27
公开(公告)日2006.06.28
IPC分类号C02F3/30; C02F1/58
摘要
内置铁屑层的厌氧/好氧生活污水脱氮除磷装置，属水处理领域。装置由依次相互贯通的厌氧折流板反应器、好氧浸没式生物滤池和沉淀池组成。厌氧折流板反应器由3-4个隔室组成。每个隔室由折流板、隔板分成上向流室、下向流室，下部有厌氧污泥。第1隔室接配水槽，第1隔室的上向流室上部设有铁屑填料层，铁屑填料层下有反冲管。好氧浸没式生物滤池内有弹性或半软性填料层，下有曝气管，沉淀池接有排泥管和出水管。本实用新型采用厌氧生物处理，又加入铁屑，两者有机组合，具有高效脱氮除磷能力。本实用新型不易堵塞、抗冲击负荷能力强、占地少、投入运行成本低、能耗小、运行管理简单方便。
权利要求书
1、内置铁屑层的厌氧/好氧生活污水 脱氮除磷装置，其特征在于一种低耗高效生 活污水脱氮除磷的装置，厌氧折流板反应器(4)、好氧浸没式生物滤池(6)和沉淀池 (9)依次相互贯通，厌氧折流板反应器(4)由3-4个隔室组成，每个隔室由折流板 (2)、隔板(14)分成上向流室、下向流室，每个隔室中均加有厌氧污泥，在隔室下 部形成较稠密的厌氧污泥层，第1隔室接配水槽(1)，第1隔室的上向流室上部设有 铁屑填料层(3)，铁屑填料层(3)下部布有反冲管(13)，好氧浸没式生物滤池(6) 内设有弹性或半软性填料(7)，下部布置有曝气管(12)，沉淀池(9)为倒锥形，中 间有挡板(8)，沉淀池(9)接有排泥管(11)和出水管(10)。
说明书
内置铁屑层的厌氧/好氧生活污水脱氮除磷装置
技术领域
本实用新型属水处理领域，适用于城市生活污水的处理。
背景技术
目前我国80%以上的城市生活污水处理技术采用好氧活性污泥法，由于需要大量 曝气，因而投资大，能耗高。近年来，厌氧处理城市生活污水成为一个研究热点。然 而，厌氧生物处理没有脱氮除磷能力，大大限制了其在污水处理中的应用。对于城市 生活污水的处理，国外有采用厌氧生物处理+氧化塘工艺，通过氧化塘去除一部分氮、 磷，但氧化塘占地面积大，不适合我国人多地少的国情。国内现有的除磷工艺主要为 生物除磷，但需要增设污泥回流泵和管道等，使投资增加，流程复杂化，不利于日常 运行管理。欧洲一些发达国家广泛采用化学沉淀法除磷，采用的沉淀剂通常有硫酸铁、 氧化铁、硫酸亚铁等，其成本高。现有《一种交替式内循环好氧生物反应器》(专利申 请号200410009048)，包括好氧生物反应池、各个反应池之间的连通孔、每个反应池 均设置有进水管以及两侧边池设置有出水堰和出水管。好氧生物反应池为4个，4个 反应池并排排列;位于两侧的反应池设置有进水管、出水堰和出水管，位于中间的反 应池只设置有进水管;在各个反应池之间以设置有连通孔和回流泵;两侧的反应池交 替作为曝气池和沉淀池使用，中间两个反应池始终作为曝气池使用。
厌氧折流板反应器是正在研究并逐渐得到应用的一种新型高效的厌氧反应器，与 好氧工艺并用的研究国外也有相关报告，但该方法只有去除COD和脱氮能力，没有除 磷能力。水体中磷的含量过高将对环境造成诸多不利，如湖泊富营养化、降低水体的 观赏价值、危害人类及生物的生存等，研究表明磷是水体富营养化的限制性因子，每向 水体排放1g磷会导致950g(干重)藻类的生长。因此，废水除磷对防止水体富营养化 尤为关键。
发明内容
本实用新型的目的是针对上述现状，旨在提供一种具有高效脱氮除磷能力，不堵 塞、抗冲击负荷能力强、占地少、投入运行成本低、能耗小、运行管理简单方便的生 活污水脱氮除磷装置。

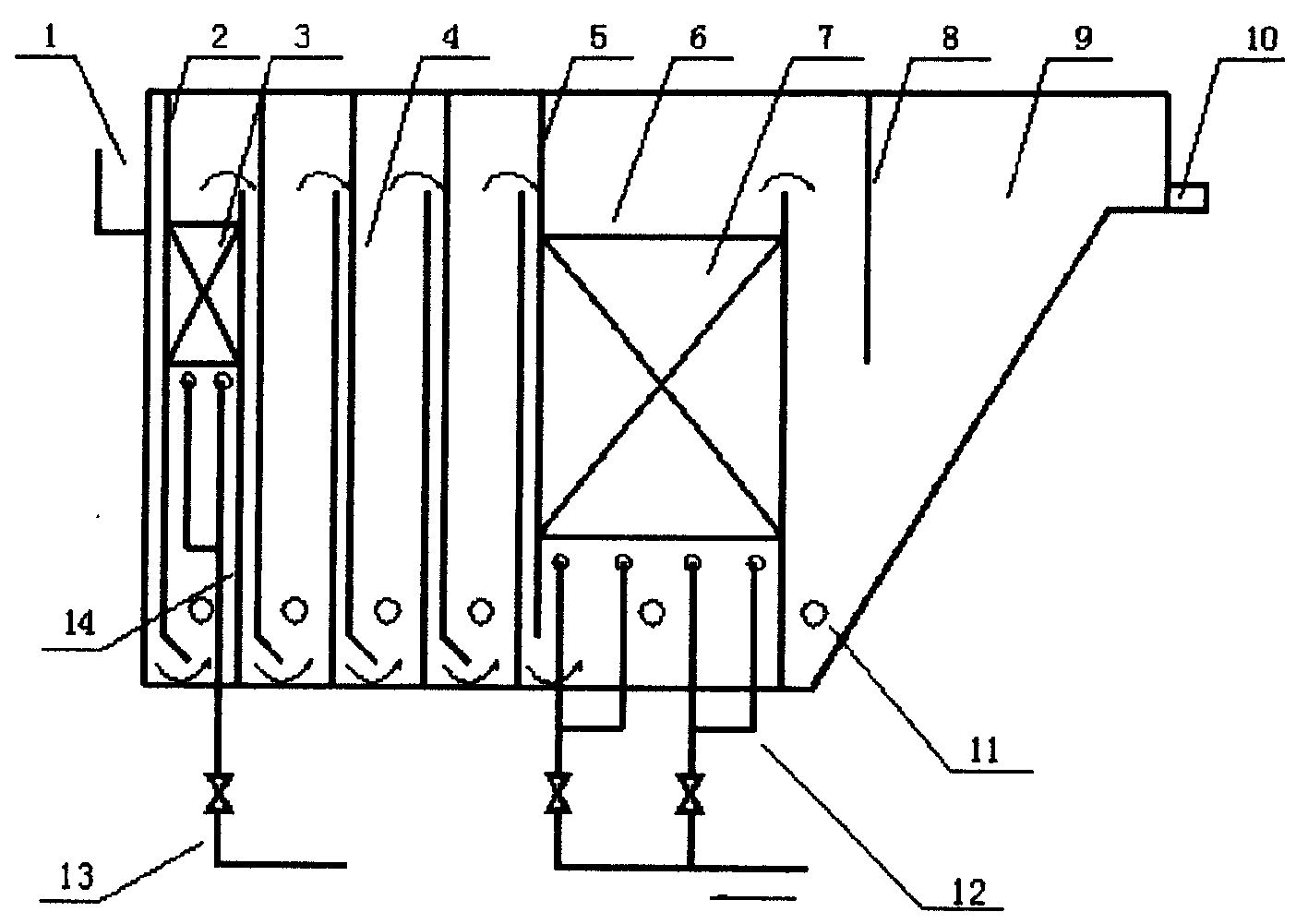

本实用新型目的的实现方式为，内置铁屑层的厌氧/好氧生活污水脱氮除磷装置， 厌氧折流板反应器4、好氧浸没式生物滤池6和沉淀池9依次相互贯通，厌氧折流板 反应器4由3-4个隔室组成，每个隔室由折流板2、隔板14分成上向流室、下向流室， 每个隔室中均加有厌氧污泥，在隔室下部形成较稠密的厌氧污泥层，第1隔室接配水 槽1，第1隔室的上向流室上部设有铁屑填料层3，铁屑填料层3下部布有反冲管13， 好氧浸没式生物滤池6内设有弹性或半软性填料7，下部布置有曝气管12，沉淀池9 为倒锥形，中间有挡板8，沉淀池9接有排泥管11和出水管10。
本实用新型具有的以下优点：
1、厌氧折流板反应器具有极强的抗冲击负荷能力，浸没式生物滤池兼具活性污泥 法和生物膜法的优点，厌氧折流板反应器4中又加入铁屑填料3，两者有机组合，具 有高效脱氮除磷能力及较高有机污染物去除率;
2、主体装置水流为重力流，除好氧浸没式生物滤池6曝气和铁屑填料层3的定期 反冲需要一定动力外，无需其它能量，耗能少;
3、主体装置为一体化装置，具有占地少、投入运行成本低;
4、对有机负荷波动适应能力较强，因此本装置对调节池要求不高;
5、工艺结构简单，不易堵塞;
6、无回流泵和回流管路，能耗小、运行管理简单方便。
