申请日2006.10.01
公开(公告)日2007.10.03
IPC分类号E03D5/10; E03D1/12; G05B15/02; B01D29/03
摘要
本实用新型为建筑领域提供了一种感应式可利用废水的节水冲厕装置，主要特点是在自来水进水管和冲排水管中分别接设有电磁阀，两电磁阀用信号传输线与感应控制器连接，在储水箱的上部接设有废水过滤池，能根据如厕人数自动控制冲水，利用废水，合理补给新水，节水效果显著，减少污水排放，特别适用于沟槽式厕所使用。
权利要求书
1、一种感应式可利用废水的节水冲厕装置，包括储水箱，自来水进 水管，冲排水管，其特征是在自来水进水管中接设有补水电磁阀，在冲排 水管中接设有冲排水电磁阀，上述两电磁阀用信号传输线与感应控制器连 接。
2、如权利要求1的感应式可利用废水的节水冲厕装置，其特征是在 所述储水箱的上部接设废水过滤池。
3、如权利要求1的感应式可利用废水的节水冲厕装置，其特征是在 所述感应控制器内装有微电脑芯片。
4、如权利要求2的感应式可利用废水的节水冲厕装置，其特征是在 所述废水过滤池内设有活动过滤网。
说明书
感应式可利用废水的节水冲厕装置
技术领域
本实用新型属于建筑技术领域，涉及一种感应式可利用废水的节水冲 厕装置。
背景技术
现有学校、医院等流动人员较多的部门，普遍使用沟槽式厕所，其冲 厕装置的储水箱多为虹吸式水箱，当储水箱进满水后即冲排，不论便槽是 否有人使用，储水箱的自来水进水管不间断向储水箱补水，进水口越大， 冲排间隔时间就越短，冲排水管排水量就越多，这样不仅浪费了大量自来 水，而且也加大了污水处理量。
实用新型内容
发明人在日常生活中，发现现有的冲厕装置存在着上述的缺陷，目的 在于对现有的冲厕装置加以改进，提供一种能够根据如厕使用情况，合理 补充新水，可利用废水的感应式可利用废水的节水冲厕装置。

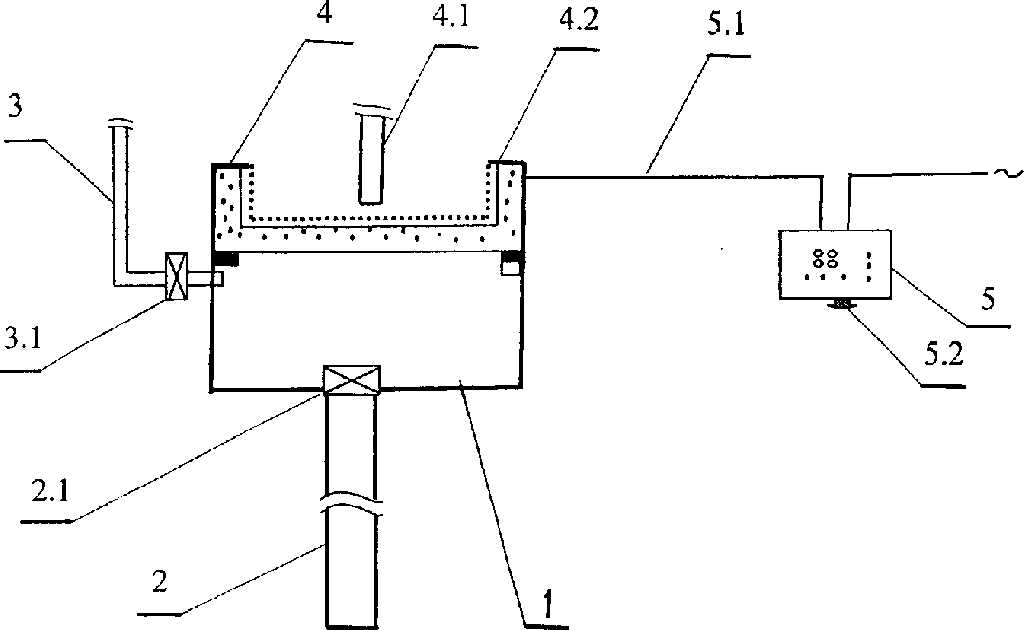

本实用新型所采取的技术方案是，设计一种感应式可利用废水的节水 冲厕装置，其结构包括：储水箱，自来水进水管，冲排水管，在自来水进 水管中接设补水电磁阀，在冲排水管中接设冲排水电磁阀，两电磁分别用 信号传输线与感应控制器连接。
为了利用废水，还在储水箱上部接设废水过滤池;为了更好地根据如 厕人数控制补水，在感应控制器内装微电脑芯片。
本实用新型由于采取上述技术措施，对现有的冲厕装置加以改进，所 设计的这种感应式可利用废水的节水冲厕装置，能够根据感应到的如厕人 情况自动控制冲水;利用废水，合理补给新水，具有节约用水效果显著， 减少污水排放量等优点。
