申请日2004.08.16
公开(公告)日2006.02.22
IPC分类号C02F3/02; C02F3/12; C02F3/10
摘要
本发明公开了一种生物转盘及使用其作污水处理的方法。本发明的优点在于可除去微生物积聚所产生的恶臭，而污水处理方法亦因为曝气增加而更有效率，同时，由于其需要较少能量，故可减少开支。
权利要求书
1、一种生物转盘，其包括一空心圆筒轴(7)、生物转盘板(8)、集气板(11) 及一主轴(9)轴承，其特征在于：所述主轴(9)连接有末端盘板(10)，所述末端盘 板(10)所产生的浮力可减除所述生物转盘结构的重量。
2、根据权利要求1所述的生物转盘，其特征在于：所述空心圆筒轴(7) 是以一连接至所述主轴(9)结构的浮筒而成。
3、根据权利要求1或2所述的生物转盘，其特征在于：所述生物转盘 板(8)的表面与水面成一角度，从而使所述生物盘板转动。
4、根据权利要求1或2或3所述的生物转盘，其特征在于：所述集气 板(11)由一压力空气室(3)及一浮力空气室(4)组成。
5、根据权利要求1或2或3或4所述的生物转盘，其特征在于：当如 权利要求4所述集气板(11)由一压力空气室(3)及一浮力空气室(4)组成，只需正 常所需能量的三分之一便可转动。
6、根据权利要求1或2或3或4或5所述的生物转盘，其特征在于： 所述集气板(11)结构具有压力及浮力，从而容许完整曝气及减少能量消耗。
7、根据权利要求1或2或3或4或5或6所述的生物转盘，其特征在 于：只需正常所需能量的五分之一便可完全曝气。
8、使用上述任一权利要求所述的生物转盘作污水处理的方法。
9、根据权利要求8所述的使用所述生物转盘作污水处理的方法，其特 征在于：污水会经过生物分解。
10、根据权利要求8或9所述的使用所述生物转盘作污水处理的方法， 其特征在于：在同一系统内可同时得到活化污泥。
说明书
生物转盘及使用其作污水处理的方法
技术领域
本发明涉及应用于污水处理的生物盘，尤其涉及一种改良及更有效的生物 转盘及使用其作污水处理的方法，其可同时对废物进行生物分解及活化污泥。
背景技术
一般利用生物转盘的污水处理都会面对恶臭的问题。生物板上积聚微生物 亦会导致主轴因不能承受该重量而损坏。再者，此污水处理过程只能利用集气 板的微生物除去废物。
一种改良系统是需要的，以解决如下问题：中轴损环、细菌膜过厚、以生 物板进行曝气等，并容许两个污水处理程序同时在同一个池进行，以及使系统 更有效率、消耗较少能量、和牵涉较少的建设开支。
发明内容
本发明的目的是提供解决上述涉及生物转盘的问题的方案。
为实现上述目的，本发明采取如下技术方案：
本发明利用集于媒体板上的细菌作污水处理，过程是首先在媒体板的表面 收集细菌，并利用大气的空气分解废物。漂浮的细菌会利用水中溶解的空气分 解废物或污泥。
本发明的主要组件包括：

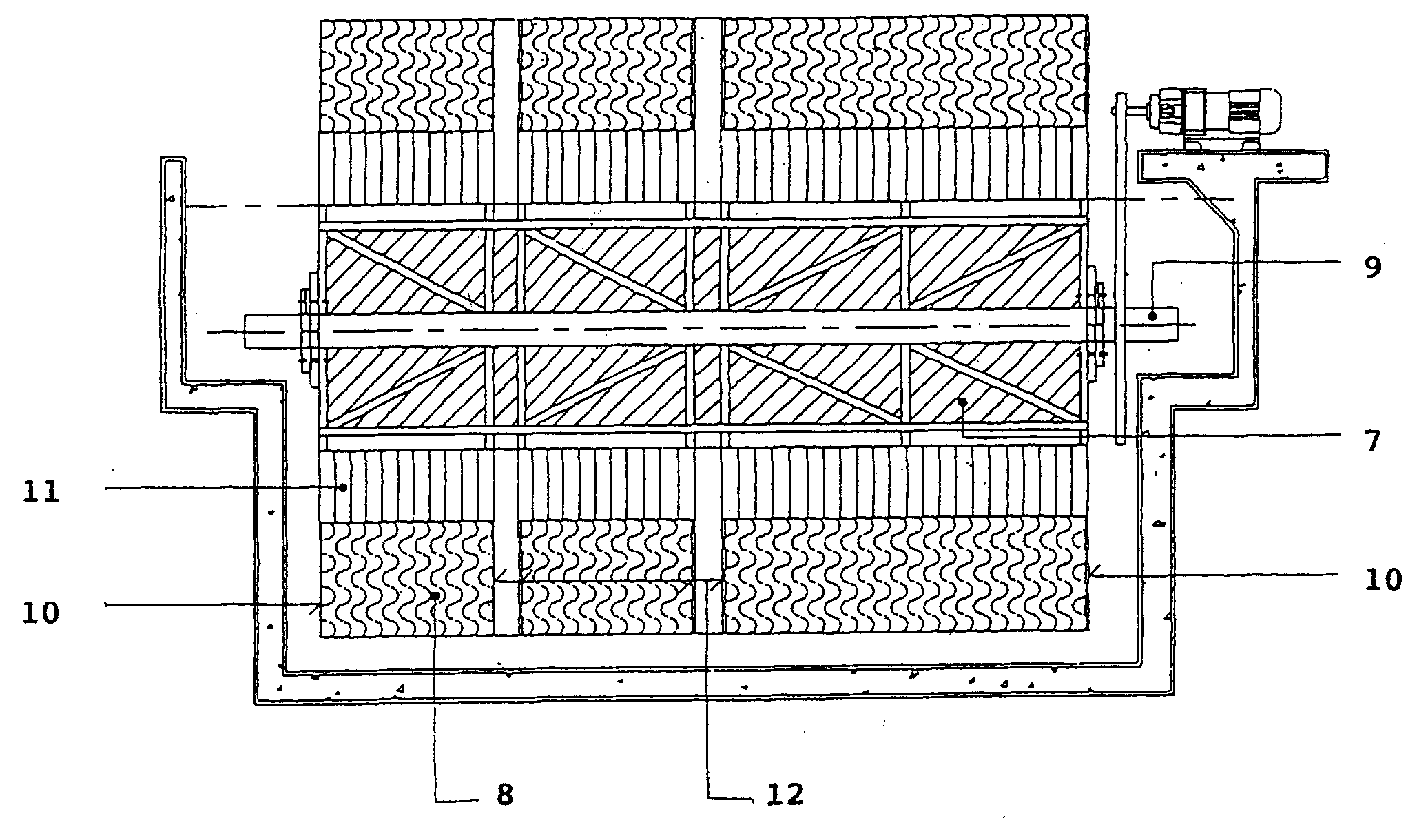

1.空心圆筒轴：这些是连接至位于中央的另一个空心圆筒轴的首端轴及尾 端轴。主轴9承担集气板11及钢结构的重量。主轴9因所述首端轴及尾端轴 的浮力而具有极低的重量。空心圆筒轴7导致主轴尾端的主轴轴承9所受的压 力变得极低。主轴尾端设一青铜衬套，以防止实际使用时产生铁锈。
2.生物转盘(RBC)板：每个盘板8的形状大致呈扇状。当组合在一起时， 中心板呈圆形，并沿主轴9的长度平行地排列。
3.集气板：这些板大致呈扇状，而每一个均具有一特别的边围绕板缘以收 集空气。当生物转盘板转动时，集气板11为污水进行曝气。
4.主轴轴承：其为旋转圆筒底座的形状，其内设塑料套筒。旋转底座以螺 母或螺钉锁定主轴轴承9于其平台上。主轴轴承9的设计可承担整座生物转盘 (后简称“生物转子”)的重量。主轴轴承9及塑料套筒的转动不需任何润滑。
本发明的运作可造成分解。此分解是透过在同一个池之中同时进行生物盘 板处理及活化污泥。生物转子的转动使集气板11收集空气及使污水曝气以造成 活化污泥。加上，集气板11的技术只需正常所需能量的三分之一便可转动，并 只需正常所需能量的五分之一便可完全曝气。
因此，本发明的主要目的在于提供一种可以从生物转盘除去恶臭的生物转 盘。
本发明的另一目的在于提供一种生物转盘，其中主轴可承担总重量而不会 损坏。
本发明的再一目的在于提供一种有效进行污水曝气的生物转盘。
本发明的上述及其他目的透过提供以下达致：
一种生物转盘，其包括一空心圆筒轴7、生物转盘板8、集气板11及一主 轴轴承9，其特征在于：主轴9连接有末端盘板10，末端盘板10产生的浮力 可减除生物转盘结构的重量。
及
使用本发明的生物转盘板作污水处理的方法。
上述的生物转盘，其特征在于：所述空心圆筒轴7是以一连接至所述主轴 9结构的浮筒而成。
上述的生物转盘，其特征在于：所述生物转盘板8的表面与水面成一角度， 从而使所述生物盘板转动。
上述的生物转盘，其特征在于：所述集气板11由一压力空气室3及一浮 力空气室4组成。
上述的生物转盘，其特征在于：当所述集气板11由一压力空气室3及一 浮力空气室4组成，只需正常所需能量的三分之一便可转动。
上述的生物转盘，其特征在于：所述集气板11结构具有压力及浮力，从 而容许完整曝气及减少能量消耗。
上述的生物转盘，其特征在于：只需正常所需能量的五分之一便可完全曝 气。
上述的污水处理方法，其特征在于：污水会经过生物分解。
上述的污水处理方法，其特征在于：在同一系统内可同时得到活化污泥。
