申请日2005.01.19
公开(公告)日2006.07.19
IPC分类号C02F1/38
摘要

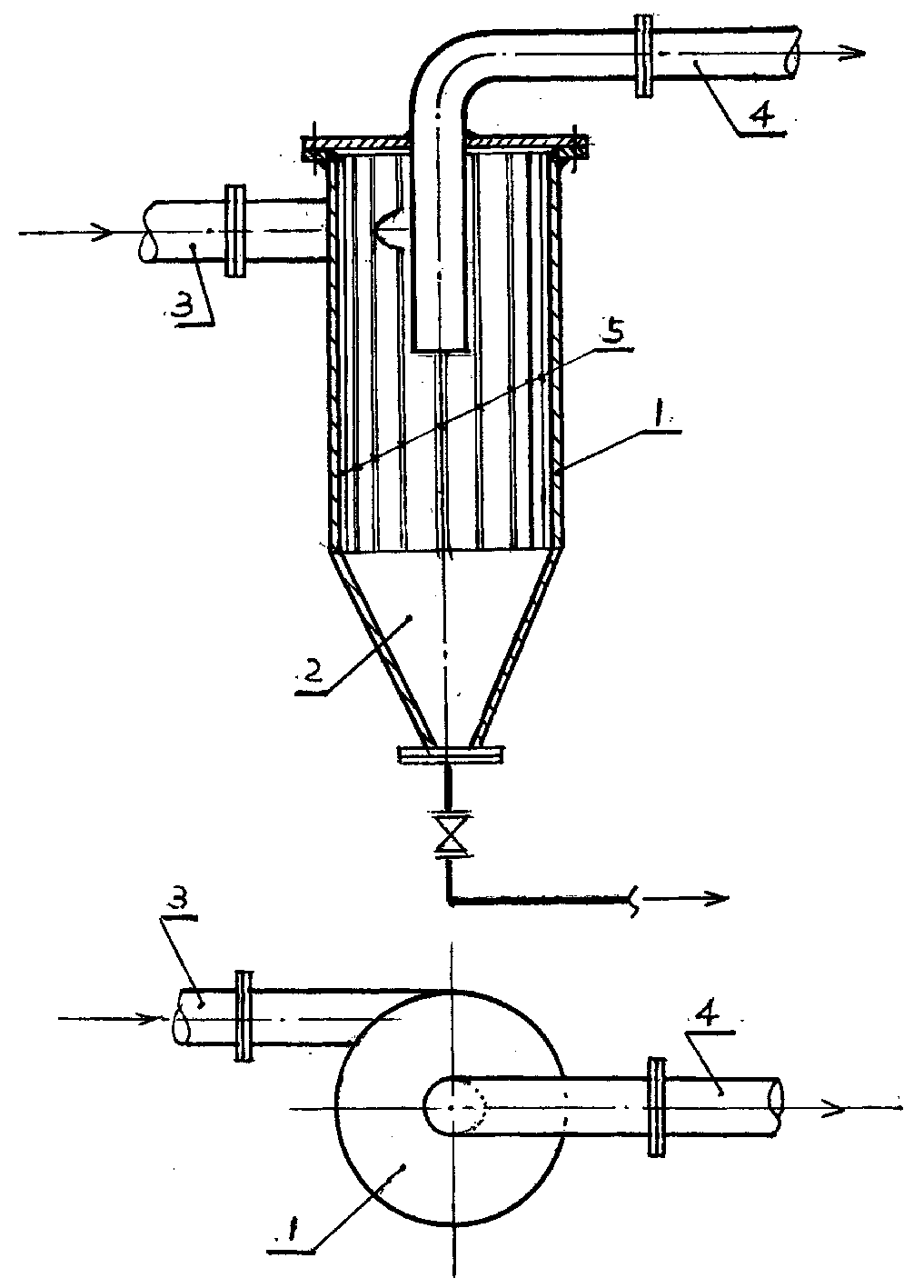

涉及一种对城市污水中的泥砂进行初步处理的专用设备，立式污水除泥砂设备，也可称为立式污水除泥砂罐，是由圆柱形罐体(1)，圆锥形贮泥砂斗(2)，污水进水管(3)，污水出水管(4)，挡砂条(5)组成。污水是沿切线方向进入罐体(1)，形成很强的旋转水流，在离心力的作用下，污水中的泥砂沿罐体(1)，的内壁表面旋转，被挡砂条(5)阻挡，速度减缓，在重力作用下，沿挡砂条(5)向下滑落到贮泥砂斗(2)之中，比较清净的污水在罐体(1)中心处被出水管(4)取走。在应用热泵技术及其相关设备，提取城市污水中的低温热能时，可解决堵塞工艺管道、阀门、污水泵、换热设备问题，可提高污水换热设备的热交换效率。
权利要求书
1、一种污水除泥砂设备，其特征是：立式污水除泥砂设备是由圆柱形罐体 (1)，圆锥体形贮砂斗(2)，污水进水管(3)，污水出水管(4)，挡砂条(5) 组成，污水进水管(3)连接在罐体(1)上部圆的切线位置处，污水出水管(4) 安装在罐体(1)的中心部位，在罐体内表面安装有垂直方向的挡砂条(5)，污 水是沿切线方向进入除砂设备的罐体(1)，形成很强的旋转水流，在离心力的 作用下，污水中的泥、砂沿罐体(1)内表面旋转，被挡砂条(5)阻挡，速度 减缓，在重力作用下，沿挡砂条(5)向下滑落到贮砂斗(2)之中，清净的污 水在圆柱形罐体(1)中心被出水管(4)取走。
说明书
立式污水除泥砂设备
所属技术领域
本实用新型涉及一种污水初步处理的专用设备，立式污水除泥砂设备，也 可称为立式污水除泥砂罐。
背景技术
城市污水主要成分是生活污水、生产废水、雨水等，数量非常巨大，在我 们工作，生活及居住环境周围分布很广，冬季温度可达8～20℃以上，含有丰富 的低温热能，是可以再利用的宝贵水资源。
应用热泵技术原理及其相关设备，把城市污水作为低温水源，在冬季，可 以提取污水中含有的大量低温热能，再提升其温度，传递输送给用户采暖供热， 在夏季，又可以把城市污水作为冷却水源，提取室内的热量，通过污水把提取 的热量转移并携带走，为用户制冷空调。冬季不用建锅炉房，不用消耗煤炭、 石油、天然气，利用城市污水就可以采暖供热，夏季不用建冷却水塔(晾水塔)， 不用消耗冷却水，利用城市污水就可以制冷空调。
在应用热泵技术原理及其相关设备，把城市污水作为低温水源给予充分再 利用的工艺系统流程中，一个关键性的技术问题是：城市污水中含有大量的泥 砂，容易堵塞管道、阀门、水泵、换热器、或者是热泵机组设备，同时，也对 换热设备的换热效率产生较大影响，为此，应尽可能采取技术措施方案，除去 城市污水的泥砂。目前现有的污水处理设备，如沉淀池、过滤池等大都是体积 庞大、工艺操作过程复杂、初投资和运行费用很高，现急需一种结构简单适用、 制造安装容易、运行管理方便的污水除泥砂专用设备。
发明内容
本实用新型解决其技术问题所采取的技术方案是：立式污水除泥砂设备的 上部是圆柱形罐体，下部是一个圆锥形贮泥砂斗，污水是由罐体顶部沿内壁圆 的切线方向进入，在罐体内形成很强的旋转水流，在离心力的作用下，污水中 的泥砂沿内壁旋转，被罐体内壁设置的挡砂条所阻挡，在重力作用之下，逐渐 缓慢向下滑落到锥形贮砂斗中，在立式除泥砂设备中轴线中心部位，设有污水 出水管，比较清净的污水被出水管取走，使城市污水得到进一步净化处理，可 以满足使用要求。
本实用新型的有益效果是：立式污水除泥砂设备结构简单适用，占地空间 小，制造安装容易，运行管理方便，建设投资及运行费用比较省，可以实现对 城市污水的初步除泥砂处理，解决堵塞管道、阀门、污水泵及换热设备，提高 换热设备的热交换效率问题。
