申请日2004.08.20
公开(公告)日2005.08.24
IPC分类号E03C1/12; E03B11/02; E03D1/24
摘要
本实用新型公开了一种废水再利用冲厕设备，包括有集水箱及集水箱排口与冲便器入口连通的管道，还有设在生活用水排出口的分集水箱，分集水箱设有输送泵，输送泵排口与集水箱输入管道连通，集水箱、分集水箱带有液位开关串联在输送泵的电源输入端，与已有技术相比，具有利用了水位控制，及时将废水回收集存，以满足冲便时的随时需要;特别是将厨房，卫生间的废水都自动储存到集水箱，使生活废水得到充分的回收利用，更能充分满足日常最大的冲便用水;集水箱带有生物灭活剂的添加器，可以快速将生活废水净化，确保冲洗厕所的用水无味安全，满足各阶层居民的卫生要求。
权利要求书
1、一种废水再利用冲厕设备，有集水箱及集水箱排口与冲便器入口连通的 管道，其特征在于：还有设在生活用水排出口的分集水箱，分集水箱设有输送泵， 输送泵排口与集水箱输入管道连通，集水箱、分集水箱带有液位开关串联在输送 泵的电源输入端。
2、如权利要求1所说的废水再利用冲厕设备，其特征在于：分集水箱为分 别设在厨房水池排出口的分集水箱和设在卫生间洗漱池排出口的分集水箱，两 只分集水箱分别带有的液位开关并联后，串联在输送泵的电源输入端。
3、如权利要求1或2所说的废水再利用冲厕设备，其特征在于：集水箱带 有生物灭活剂的添加器。
4、如权利要求3所说的废水再利用冲厕设备，其特征在于：添加器为液位 机械控制添加器，有贮药罐、活塞泵、浮杆构成，活塞泵的吸口与贮药罐连通，活 塞泵的出口与集水箱连通或位于集水箱上方，活塞泵的活塞杆与浮杆连接。
说明书
废水再利用冲厕设备
技术领域
本实用新型涉及卫生设备技术领域，特别是涉及一种收集生活废水，储备使 用的废水再利用冲厕设备。
背景技术
已有的废水再利用冲厕所设备，有集水箱及集水箱排口与冲便器入口连通 的管道。集水箱的入口与生活用水的排出连通，将生活的废水收集到集水箱，多 余的废水从集水箱的溢流管排入下水道，根据冲便器的需要，集水箱随时提供收 集的废水给冲便器;但是，收集废水缺少控制，集水箱满时还要向里注多余的废 水，这样多余废水虽然能从溢流管排出，可多余废水的杂质却沉积在集水箱，更 易产生异味;一般集水箱的入口只与某处的水池的排水连通，如这处的废水量过 少或不能及时补充给集水箱，也要造成冲便水的中断或者在节假日用水较多时 还要用清洁的自来水补充;集水箱的废水含有大量的活性物质和养分，很容易产 生异味，易造成新的室内环境污染。
技术内容
本实用新型的发明目的是旨在克服上述现有技术的缺陷，提供一种随意及 时收集生活废水，满足冲便器用水需要的废水再利用冲厕所设备。

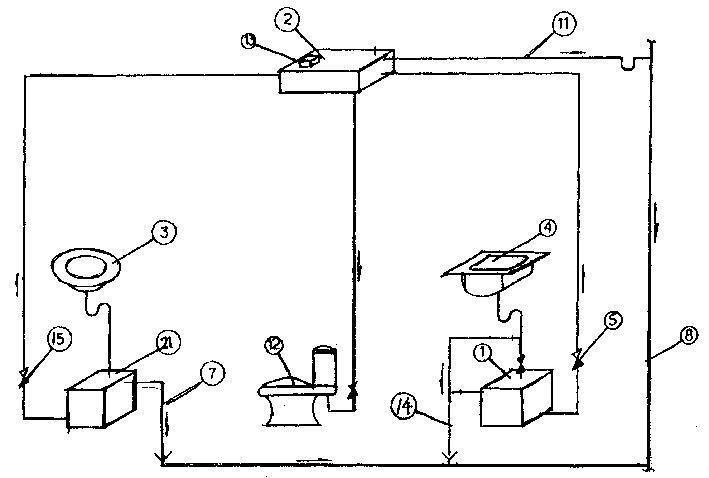

本实用新型的发明目的通过以下技术方案得以实现：废水再利用冲厕所设 备，有集水箱及集水箱排口与冲便器入口连通的管道，还有设在生活用水排出口 的分集水箱，分集水箱设有输送泵，输送泵排口与集水箱输入管道连通，集水箱， 分集水箱带有液位开关串联在输送泵的电源输入端。这样只要生活用水排出口 的分集水箱集有废水，集水箱一缺水，泵就会工作补充水量，保证满足冲便器随 时的用水需要，为了更充分的满足冲便器用水量，最好是在两个或两个以上的生 活用水排出口设置分集水箱，都设有输送泵并都与集水箱输入管道连通，以便向 集水箱输入废水，如分集水箱为分别设在厨房水池排出口的分集水箱和设在卫 生间洗漱池排出口的分集水箱，两只分集水箱分别带有的液位开关并联后，串联 在输送泵的电源输入端。厨房水池排出的洗刷水和设在卫生间洗漱池排出的洗 漱水相互补充，以充分满足日常最大的冲便用水。为了进一步减少或消除废水产 生异味，集水箱带有生物灭活剂的添加器。添加器可以是手动添加器，如手动喷 液器或喷雾器等，添加器也可以是电动的定时添加器，或液位开关控制的电动添 加器。添加器最好是液位机械控制添加器，有贮药罐，活塞泵，浮杆构成。活塞泵 的吸口与贮药罐连通，活塞泵的出口与集水箱连通或位于集水箱上方，活塞泵的 活塞杆与浮杆连接。设置的液位机械控制添加器，不需要外加单独的动力消耗能 量，利用集水箱液位的每次下降的多少，控制活塞的移动量，吸入相应的生物灭 活剂，向集水箱补充废水后，液位上升又带动活塞将相应量的生物灭活剂注入到 集水箱内，注入的量能自动与补充的废水相适应。
所以说本实用新型与已有技术相比，具有利用了水位控制，及时将废水回 收集存，以满足冲便时的随时需要;特别是将厨房，卫生间的废水都自动储存到 集水箱。使生活废水得到充分的回收利用，更能充分满足日常最大的冲便用水; 集水箱带有生物灭活剂的添加器，可以快速将生活废水净化，确保冲洗厕所的用 水无味安全，满足各阶层居民的卫生要求。
