申请日2005.01.21
公开(公告)日2006.03.01
IPC分类号C02F3/02; C02F1/52
摘要
本实用新型公开了一种PLC控制废水一体化净水槽，属于水处理设备;旨在提供一种操作方便、占地面积小，能够将物理化学中的反应、沉淀，生物化学中的好氧氧化以及膜处理等净水装置与运行辅机有机地结合起来，集中安装在一台设备中的废水净化装置。包括反应池、沉淀池、曝气过滤池及辅机室，反应池、沉淀池、曝气过滤池和辅机室安装在箱体内;反应池的顶部有进水管、池内有支架，栅条安装在该架上;沉淀池内有托架，斜管安装在该架上，池底部有排泥系统、顶部有集水配水管;曝气过滤池底部有排泥系统、池中部有支架，架上有膜组件，该组件通过吸水管、进风管与辅机室内的出水抽吸泵、高压风机连通。本实用新型主要用于处理工业或生活废水。
权利要求书

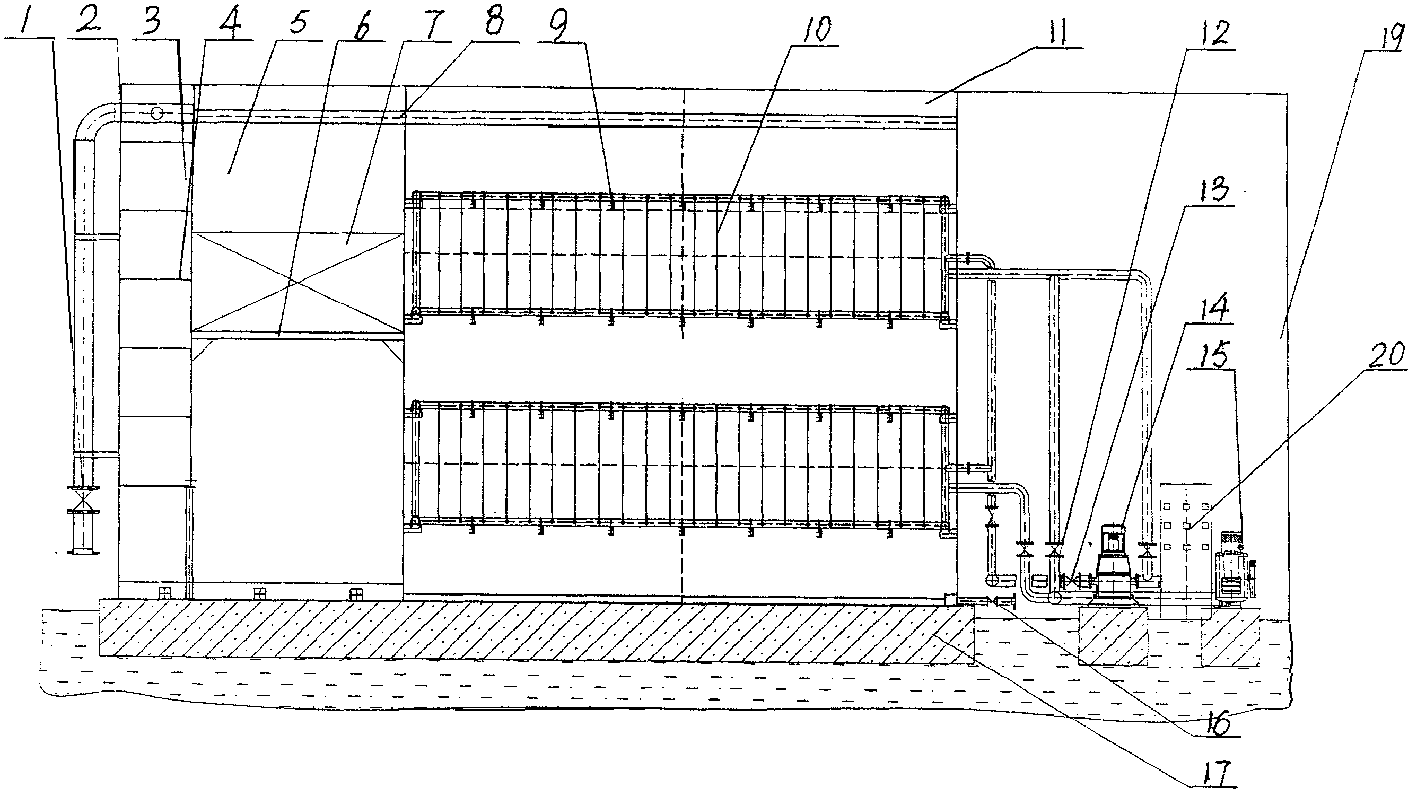

1.一种PLC控制废水一体化净水槽，包括反应池、沉淀池、曝气过滤 池以及辅机室，其特征在于：反应池(3)、沉淀池(5)、曝气过滤池(11) 以及辅机室(19)依次安装在箱体(2)内;反应池(3)的顶部固定有通 向箱体(2)外的进水管(1)、池内固定有支架(4)，网格状的栅条(21) 安装在该支架上;沉淀池(5)内固定有托架(6)，斜管(7)安装在该架 上，池的底部设有通向箱体(2)外的排泥系统(18)、顶部设有通向曝气 过滤池(11)的集水配水管(8);曝气过滤池(11)的底部设有通向箱体 (2)外的排泥系统(16)、池的中部设有支架(9)，架上安装有膜组件(10)， 该组件通过吸水管(13)、进风管(12)分别与安装在辅机室(19)内的出 水抽吸泵(14)、高压风机(15)连通。
2.根据权利要求1所述的PLC控制废水一体化净水槽，其特征在于： 支架(4)与栅条(21)、支架(9)与膜组件(10)均为多层结构。
3.根据权利要求1所述的PLC控制废水一体化净水槽，其特征在于： 排泥系统(16)、(18)为带有若干孔的管道。
4.根据权利要求1所述的PLC控制废水一体化净水槽，其特征在于： 在辅机室(19)内安装有电控系统(20)。
说明书
PLC控制废水一体化净水槽
技术领域：本实用新型涉及一种对工业或生活废水进行处理的废水净 化装置，尤其涉及一种PLC控制废水一体化净水槽。
背景技术：目前，处理工业或生活废水主要有物理化学处理或生物化 学处理两种方式。随着技术的发展，出现了将物理化学与膜处理相结合或 生物化学与膜处理处理相结合的方式。上述各种方式存在设备对废水中的 含污成份浓度要求较高，设备的自适应能力较差，占地面积大，操作复杂， 处理效果不好等缺陷。
发明内容：为了克服现有技术中存在的不足，本实用新型旨在提供一 种操作方便、结构简单、占地面积小，能够将物理化学中的反应、沉淀， 生物化学中的好氧氧化以及膜处理等净水装置与运行辅机有机的结合起 来，集中安装在一台设备中的废水净化装置。
本实用新型的技术方案包括反应池、沉淀池、曝气过滤池以及辅机室， 反应池、沉淀池、曝气过滤池以及辅机室依次安装在箱体内;反应池的顶 部固定有通向箱体外的进水管、池内固定有支架，网格状的栅条安装在该 支架上;沉淀池内固定有托架，斜管安装在该架上，池的底部设有通向箱 体外的排泥系统、顶部设有通向曝气过滤池的集水配水管;曝气过滤池的 底部设有通向箱体外的派泥系统、池的中部设有支架，架上安装有膜组件， 该组件通过吸水管、进风管分别与安装在辅机室内的出水抽吸泵、高压风 机连通。
支架与栅条、支架与膜组件均为多层结构;排泥系统为带有若干孔的 管道;在辅机室内安装有电控系统。
与现有技术比较，本实用新型由于将原来各自独立的物理化学处理设 备、生物化学处理设备或膜处理等废水净化设备有机的结合起来，简化了 操作，并大大地减小了占地面积。
