申请日2004.09.21
公开(公告)日2005.10.19
IPC分类号C02F1/00; G01N35/00
摘要
本实用新型公开了一种总线式化学水处理仪表，其特征在于：包括有复数个采集模块、接线卡、CAN总线和控制显示装置，所述每个采集模块经过一个接线卡与CAN总线连接，所述控制显示装置连接至CAN总线，所述采集模块主要由传感电路、放大及阻抗变换电路、A/D转换电路构成，所述接线卡中包括有CAN控制器。本实用新型用采集模块代替分立的采集仪表，可以有效减小采集模块的体积，解决采集仪表在线工作发热高的问题，降低成本和维护费用;同时具有高实时性、抗干扰、数据出错率低的优点。
权利要求书

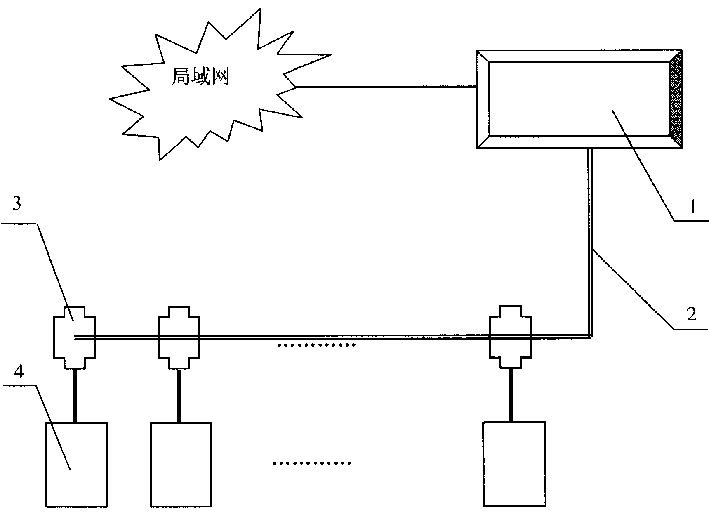

1.一种总线式化学水处理仪表，其特征在于：包括有复数个采集模块 [4]、接线卡[3]、CAN总线[2]和控制显示装置，所述每个采集模块[4]经过一 个接线卡[3]与CAN总线[2]连接，所述控制显示装置连接至CAN总线[2]，所 述采集模块[4]主要由传感电路、放大及阻抗变换电路、A/D转换电路构成， 所述接线卡[3]中包括有CAN控制器。
2.根据权利要求1所述的总线式化学水处理仪表，其特征在于：所述 控制显示装置为带有嵌入式操作系统的触摸屏[1]。
3.根据权利要求1所述的总线式化学水处理仪表，其特征在于：所述 控制显示装置为工业控制计算机。
4.根据权利要求1所述的总线式化学水处理仪表，其特征在于：所述 采集模块[4]选自电导率采集模块、pH酸度计采集模块、溶氧采集模块、钠 离子采集模块中的一种或几种。
5.根据权利要求1所述的总线式化学水处理仪表，其特征在于：所述 控制显示装置中包括有网络接口卡。
说明书
总线式化学水处理仪表
技术领域
本实用新型涉及一种用于火电厂、石油化工等企业进行在线监测的分析 仪表，具体涉及一种便于通信管理的化学水处理仪表。
背景技术
随着我国电力、石油化工行业的蓬勃发展，以及人们环保意识的加强， 在火电厂、石油化工企业运行设备中起重要监测作用的在线分析仪表的应用 范围也越来越广。
早期的化学水处理仪表，通常为单机结构，每台仪表有独立的处理、显 示、控制部件，必须安装在现场，也有将多台仪表(例如比较靠近的电导率 仪、酸度计)安装在一个仪表架上，以方便观测，这类仪表由于需要单独的 显示和处理部件，体积较大，成本高、在线监测过程中发热高，维护工作量 大，且只能人工采集数据，无法利用网络传输。
此后，开始有人采用485总线实现联网，其基本上仍采用原有的独立仪 表，只是加装了485总线接口，这种结构能够实现联网，但是，一方面，485 总线只支持主从结构，即在网络中，只有一台主机，其他都是从机，只能由 主机采用巡检的方式向各个从机要数据，各从机未经要求，不得向主机发送 数据，否则网络可能崩溃，因而其网络能力较差，另一方面，各独立仪表高 发热、体积大，成本高等原有缺陷仍然存在。
发明内容
本实用新型目的是提供一种总线式化学水处理仪表，简化采集模块，提 高网络能力，便于集中数据处理及控制。
为达到上述目的，本实用新型采用的技术方案是：一种总线式化学水处 理仪表，包括有复数个采集模块、接线卡、CAN总线和控制显示装置，所述 每个采集模块经过一个接线卡与CAN总线连接，所述控制显示装置连接至 CAN总线，所述采集模块主要由传感电路、放大及阻抗变换电路、A/D转换 电路构成，所述接线卡中包括有CAN控制器。
上述技术方案中，所述控制显示装置为带有嵌入式操作系统的触摸屏。
或者，所述控制显示装置为工业控制计算机。
上述技术方案中，所述采集模块选自电导率采集模块、pH酸度计采集 模块、溶氧采集模块、钠离子采集模块中的一种或几种。根据需要，也可以 连接符合接口要求的其它采集模块。
进一步的技术方案，所述控制显示装置中包括有网络接口卡。
上述技术方案中，所述“控制显示装置”同时兼作网关、数据记录仪和 现场参数标定仪，其控制部分实际上是个计算机系统，可以是采用嵌入式操 作系统WindowsCE.NET的触摸屏，也可以采用工业控制计算机，或者其它 专用计算机;由于CAN控制器是CAN总线的硬件控制器，可以完成所有的 错误检测、纠错、传输和接收等操作，因此，控制显示装置与CAN总线的 连接是通过CAN控制器实现的;同时，控制显示装置中应含有显示屏，例 如触摸屏，经过控制，该显示屏可以同时显示多种采集模块的数据，通常可 选择显示4路至9路数据;为了便于向其它设备或计算机传递数据，控制显 示装置中可以设置网络接口卡，利用TCP/IP协议实现网络互联。所述“采 集模块”可以利用现有技术实现，即采用现有独立式采集仪表的采集部分， 加上A/D转换模块即可。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
1.由于本实用新型用采集模块代替分立的采集仪表，可以有效减小采 集模块的体积，解决采集仪表在线工作发热高的问题，降低成本和维护费用;
2.本实用新型采用CAN总线实现控制显示装置与采集模块间的连接， 其通讯距离最远可达10千米，通讯速率最快1Mbps，可以进行多点方式传 输，便于构成多机冗余系统，具有高实时性、抗干扰、数据出错率低的优点;
3.CAN总线的采用，可以构建开放的协议模式，从而方便的兼容新的 采集模块;
4.采用嵌入式操作系统WindowsCE.NET触摸屏方式，便于对多种类 型、多台采集模块协调管理，进行数据采集、显示、分析处理，同时可兼作 网关、数据记录仪和现场参数标定仪。
