申请日2004.08.26
公开(公告)日2005.08.31
IPC分类号C02F3/10
摘要
本实用新型提供一种用于污水处理的酶促生物过滤装置，筒体的上部连有伸入筒体内的污水进水管及位于其下方的设有进气孔的排气管，筒体下部连有伸入筒体内的设有进水孔的排水管及位于其上方的设有出气孔的出气管，筒体下部连有位于出气管上方用于置放做垫层的无机滤料的下筛板，筒体中部的酶促无机生物滤料的上方连有上筛板，污水进水管的出水口外有隔网。
权利要求书

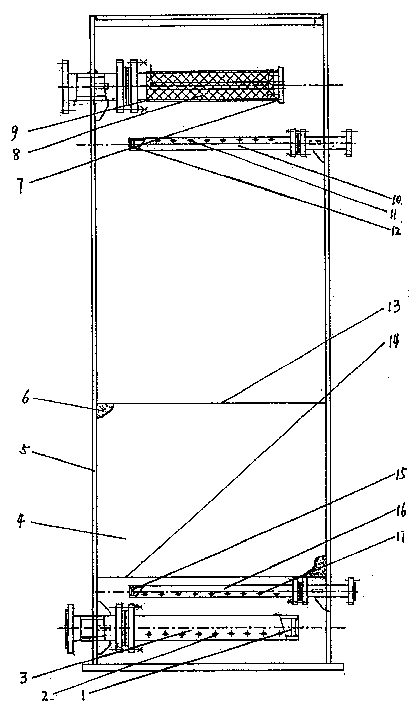

1、一种用于污水处理的酶促生物过滤装置，其特征在于筒体(5)的上 部连有伸入筒体内的污水进水管(9)及位于其下方的设有进气孔(11)的 排气管(10)，筒体(5)下部连有伸入筒体内的设有进水孔(2)的排水管 (3)及位于其上方的设有出气孔(17)的出气管(16)，筒体(5)下部连 有位于出气管(16)上方用于置放做垫层的无机滤料的下筛板(14)。
2、根据权利要求1所述的一种利用污水制取再生水的工艺中所使用的酶 促生物过滤装置，其特征在于筒体(5)中部的酶促无机生物滤料的上方连 有上筛板(13)。
3、根据权利要求1所述的一种利用污水制取再生水的工艺中所使用的酶 促生物过滤装置，其特征在于污水进水管(9)的出水口外有隔网(8)。
说明书
一种用于污水处理的酶促生物过滤装置
技术领域：
本实用新型涉及污水处理，更具体地讲涉及一种用于污水处理的酶促生 物过滤装置。
背影技术：
一座城市的建设和发展，污水处理并实现其再生利用，对保护城市生态 环境，节约水资源，提高居民的生活质量等愈显突出。我国是一个严重缺水 的国家，所以实现再生水(中水)的回用应是解决困扰人们生产和生活的淡水 资源严重短缺的一项十分重要的措施。现有技术的污水处理方法有物化法和 膜分离法等，由于方法不同，通常采用不同的处理设备，同样，不同的处理 设备，带来了不同的处理效果。现有技术的污水处理设备通常带来运行费用 高，操作不便，生产的水质质量差等不足，从而不能形成大规模产业化生 产。
发明内容：
本实用新型的目的是克服现有技术的不足，提供一种采用生物化学与物 理化学相结合的操作方便和可使再生水的水质质量较好，运行成本较低的用 于污水处理的酶促生物过滤装置。
本实用新型的目的可通过如下技术措施来实现实现：
该装置的筒体的上部连有伸入筒体内的污水进水管及位于其下方的设有 进气孔的排气管，筒体下部连有伸入筒体内的设有进水孔的排水管及位于其 上方的设有出气孔的出气管，筒体下部连有位于出气管上方用于置放做垫层 的无机滤料的下筛板。筒体中部的酶促无机生物滤料的上方连有上筛板，污 水进水管的出水口外有隔网。
本实用新型的目的还可通过如下技术措施来实现实现：
筒体中部的酶促无机生物滤料的上方连有上筛板，污水进水管的出水口 外有隔网。
本实用新型采用的酶促生物的密度为1g/cm3，向装置内鼓风供微生物生 长所需的氧，同时滤料呈悬浮状态，缓慢上下移动，一方面提高传质效率即 可提高生化处理效率，另外是由于滤料相互碰撞摩擦，便于老化的生物膜脱 落，促进新生物膜生长，也是提高生化处理效果的重要方面。酶促生物过滤 装置设有进水管、排水管、进气管和反冲洗管。水力条件是上进下出，空气 是下进上出，再加上滤料上生长的生物膜，气、液、固三相合理接触，有利 于空气中的氧回向液相中转移，即有利于微生物的生长繁殖;有利于污水中 BOD5、CODCr等污染物质向生物膜中转移，也就有利于微生物对其降解，同 时也有利于降解产物CO2、N2和H2O等向膜外扩散，从而使整个系统实现节能 高效，有效地降解残留的污染物，提高再生水水质的质量。
本实用新型无臭味，无噪音，不会造成二次污染，能耗低，运行费用 低。不受污水量限制，机动灵活，可大可小，也可多个组合使用。因此适合 于量小面广的城市居民小区、城乡结合部、疗养院、医院、机关、学校 、写字楼、宾馆、饭店、别墅区、旅游景点、小城镇、乡镇等不便建大型 污水处理厂的地方，同时又便于处理的再生水就近回用，缩短回用管道，节 省建设费用。再生水可回用于绿化、冲厕、公建、清扫马路、冲车、景观用 水。另外，本实用新型不仅可用于处理生活污水，也可以处理食品、饮料废 水，游泳池水和某些有机工业废水等，并加以回用。
