申请日2005.01.22
公开(公告)日2006.04.26
IPC分类号E03B3/08; E03B3/16
摘要

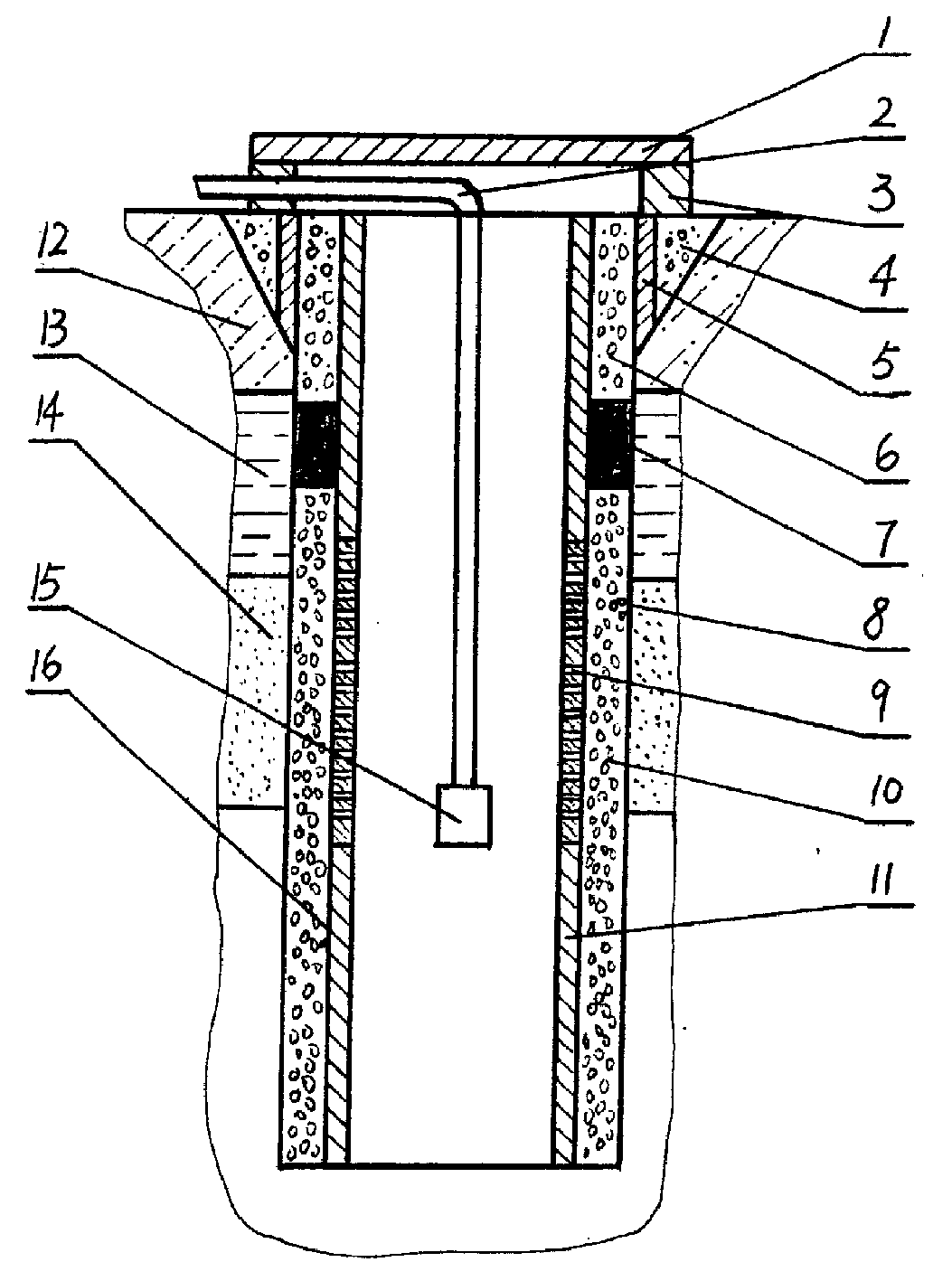

本实用新型涉及一种水井防地面污水渗透的结构，其由钢制水泥套管(11)的上部外壁(16)、水井内壁(8)以及其间的封堵材料(7)构成。所述封堵材料(7)是海带或棕片。封堵材料(7)与页岩层(13)对应，其下面是米石(10)，上面设置有混凝土(6)。钢制水泥套管(11)由多根套管焊接而成，其中部有许多透水孔(9)与含水层(14)对应，含水层(14)中的清洁水通过米石(10)和透水孔(9)进入井中、即钢制水泥套管(11)中。由于封堵材料(7)是海带或棕片，遇水要膨胀，能有效地封堵地面上的污水沿钢制水泥套管(11)的外壁(16)与水井内壁(8)之间裂缝渗入到含水层(14)，保证了水井中水的质量，广泛用作城乡居民饮用水井防地面污水渗透结构。
权利要求书
1、一种水井防污水封堵结构，由钢制水泥套管外壁(16)、 水井内壁(8)及之间的填充物构成，其特征在于：所述的填充 物是阻止水渗透的封堵材料(7)，封堵材料(7)与页岩层(13)对 应。
2、根据权利要求1所述的水井防污水封堵结构，其特征 在于：所述的封堵材料(7)是海带。
3、根据权利要求1所述的水井防污水封堵结构，其特征 在于：所述的封堵材料(7)是棕片。
说明书
水井防污水封堵结构
技术领域
本实用新型涉及一种用于水井防污水渗透的封堵结构。
背景技术
众所周知，一般打饮用水井，都要穿过地面的松散层，中间的页 岩层，到下面的含水层取水。为了保证饮用水井中水的质量，防止地 面上的污水沿钢制水泥套管上部的外壁和水井的内壁之间渗透，污染 含水层的水源，人们通常采用的方法是在钢制水泥套管上部的外壁和 水井内壁之间加一层诸如编织带、麻、稻草等填充物夯实，上面用混 凝土封盖。但由于混凝土易开裂，地面上的污水通过裂缝漏下，而编 织带、麻、稻草等填充物经水长时间浸泡后，易腐烂，封堵效果不好， 而且还进一步污染了水源。
实用新型内容
本实用新型的目的是提供一种能有效、可靠、持久地防止地面上 的污水通过钢制水泥套管上部的外壁和水井的内壁之间浸入地下的封 堵结构。
本实用新型的目的是这样实现的：
一种水井防污水封堵结构，由钢制水泥套管外壁、水井内壁及之 间的填充物构成，所述的填充物是阻止水渗透的封堵材料，封堵材料 所述的封堵材料是海带或棕片。
本实用新型由于在钢制水泥套管上部与水井内壁页岩层部分之间 放置了一层封堵材料，如海带或棕片，封堵材料上面放置了一层混凝 土，即使混凝土开裂或其它原因，地面上的污水沿裂缝渗透下，海带 或棕片遇水后，体积要剧烈地膨胀，能有效和可靠地封堵裂缝，使污 水不会渗透下，由于海带能在水中存活，生长，不会腐烂，使封堵的 时间大大延长。而且海带还起到了过滤和澄清污水的作用，所以地面 上的污水不会通过钢制水泥套管外壁与水井内壁之间渗透到含水层 中，保证了水井中的饮用水清洁，不会受到污染。
