申请日2004.08.23
公开(公告)日2005.08.24
IPC分类号C02F1/00; C02F1/52
摘要
本实用新型公开了一种沉淀、过滤一体化的水处理装置。该装置包括设有进水口、出水口的罐体，罐体内设有过滤区;其特点是所述的过滤区通过上孔板将其固定在罐体内，並将罐体内分隔成上为清水区、下为沉淀区，在过滤区的下端固定连接浮舱;进水口位于罐体的下部，出水口位于罐体的上部，罐体下部还设有排污口。过滤时，原水由罐体下部进水口进入，自下向上过滤，清水由罐体上部出水口流出。反洗时，上部清水区的清水向下清洗过滤区的滤料，再经罐体下部的排污口排出反洗水。本实用新型过滤阻力小，滤速精度高，截污量大，过滤、清洗效果理想，即可手动控制也可实现自动控制，其结构简单，不易出现故障，且造价低，经济、实用。
权利要求书

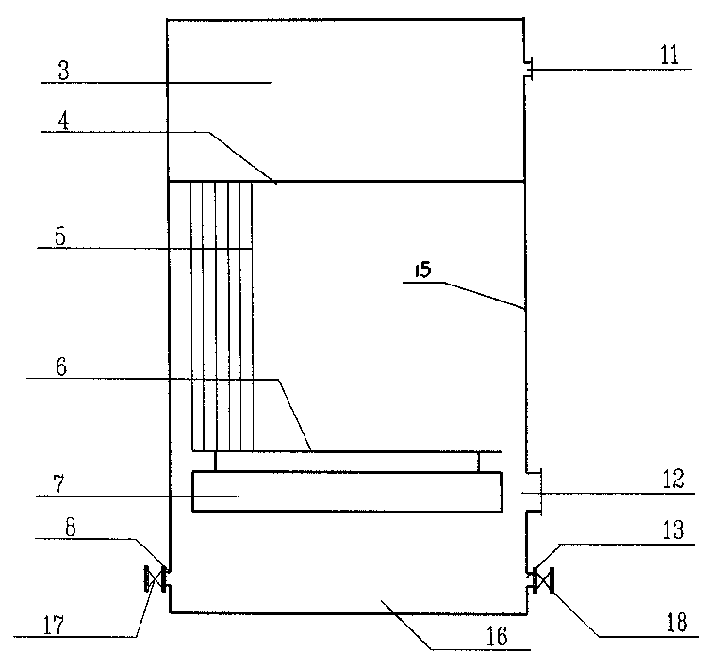

1、一种沉淀、过滤一体化的水处理装置，包括设有进水口(8)、 出水口(11)的罐体(15)，罐体内设有过滤区，其特征是：所述的 过滤区通过上孔板(4)将其固定在罐体内，並将罐体(15)内分隔 成上为清水区(3)、下为沉淀区(16)，在过滤区的下端固定连接浮 舱(7);进水口(8)位于罐体(15)的下部，出水口(11)位于罐 体的上部，罐体(15)的下部还设有排污口(13)。
2、根据权利要求1所述的沉淀、过滤一体化的水处理装置，其 特征是：所述的罐体(15)的侧面设有人孔(12)。
3、根据权利要求1或2所述的沉淀、过滤一体化的水处理装置， 其特征是：在所述的罐体(15)的进水口(8)处安装通过配水管(2) 连接配水隔油箱(1)构成的隔油配水单元。
4、根据权利要求1或2所述的沉淀、过滤一体化的水处理装置， 其特征是：在所述的罐体(15)的排污口(13)处安装由虹吸管(9)、 辅助虹吸管(10)及水封井(14)构成的水力自动控制单元，即排污 口(13)处连接虹吸管(9)，辅助虹吸管(10)的上端为分叉管，1 个叉口接在虹吸管(9)的上升管上部，另1个叉口为抽气管接在虹 吸管(9)的顶端，且虹吸管(9)的下降管口和辅助虹吸管(10)的 下端口位于水封井(14)内。
5、根据权利要求4所述的沉淀、过滤一体化的水处理装置，其 特征是：在所述的罐体(15)的进水口(8)处安装通过配水管(2) 连接配水隔油箱(1)构成的隔油配水单元。
6、根据权利要求1或2所述的沉淀、过滤一体化的水处理装置， 其特征是：所述的过滤区采用纤维束(5)与上孔板(4)、下孔板(6) 连为一体构成。
7、根据权利要求1或2所述的沉淀、过滤一体化的水处理装置， 其特征是：所述的过滤区采用上孔板(4)和下孔板(6)将颗粒状滤 料封闭在内构成。
说明书
沉淀、过滤一体化的水处理装置
一、技术领域
本实用新型属于水处理设备技术领域，具体涉及一种即可手动控 制、又可自动控制的沉淀、过滤一体化的水处理装置。
二、背景技术
目前，在水处理方面，通常是采用经沉淀池沉淀后再经过滤池过 滤的技术方法来去除水中的杂质，过滤用的滤料一般都是选用石英砂 或无烟煤等颗粒状或纤维束作为过滤材料。纤维束作为过滤材料时， 具有过滤阻力小、滤速精度高、截污量大等优点。但是由于现有设备 的过滤水是由上而下，反洗水是由下而上的，因而纤维束不易清洗干 净，还需用气囊或机械来调节纤维束的密度，使水处理设备结构复杂， 易出故障，影响水处理效率，耗水量也大;而且沉淀池和过滤池是分 体的，造价高，占地面积大，无法实现自动化控制;特别是当原水含 油时，过滤用的纤维束被油污染后无法清洗干净。
三、发明内容
本实用新型的目的是提供一种沉淀、过滤一体化的水处理装置。 该装置包括设有进水口、出水口的罐体，罐体内设有过滤区;其特征 是过滤区通过上孔板将其固定在罐体内，並将罐体内分隔成上为清水 区、下为沉淀区，过滤区的下端固定连接浮舱;进水口位于罐体的下 部，出水口位于罐体的上部，在罐体的下部还设有排污口。为便于该 装置的安装、维护，在本实用新型的罐体侧面设有人孔。本实用新型 采用上述结构，将进水口和排污口处分别安装进水阀门和排污阀门与 进水和排水系统相连，即可实现对该装置的人工手动控制;若在本实 用新型的进水口和排污口处增设一套仪表自动控制系统，即可实现对 该装置的自动控制;如果在本实用新型的排污口处增设具有虹吸作用 的水力自动控制单元，无需控制阀门，即可实现对该装置的水力自动 控制。如果在本实用新型罐体的进水口处安装通过配水管连接配水隔 油箱构成的隔油配水单元，即可去除原水中所含的油污，可防止过滤 区滤料被污染。
本实用新型设计合理，原水由罐体下部进水口进入，自下向上过 滤，清水由罐体上部出水口流出。反洗时，上部清水区的清水向下清 洗过滤区的滤料，再经罐体下部的排污口排出反洗水。本实用新型实 现了沉淀、过滤一体化，具有过滤阻力小，滤速精度高，截污量大， 过滤、清洗效果理想，即可手动控制也可实现自动控制的优点，且结 构简单，不易出现故障。本实用新型造价低，经济、实用。
