申请日2005.01.21
公开(公告)日2006.05.24
IPC分类号E03C1/12; E03B11/02; D06F39/08
摘要
本实用新型公开了一种洗衣机废水自动储水器，它包括与洗衣机排水口联接的管状入水口，其特征在于还包括：与所述管状入水口相通的水泵水箱，在该水箱中设有可将洗衣机排出废水往较高水位处输送的潜水泵及其电源自动开关;用于存贮潜水泵输送来废水的储水箱，该储水箱包括箱体上端的进水口和下端的用水出口。水泵水箱及其内的水泵还可设置在洗衣机的机体内。使洗衣机拥有提升和储废水的功能。该自动储水器自动将进入水泵水箱中的洗衣废水泵到容积大的储水箱中去，若储水箱中的水满，自动切断水泵的电源，停止进水。结构简单，使用方便，能对洗衣机排出的废水进行自动存储和重复利用，节约用水，保护环境。适用于各种洗衣机排出废水的二次利用。
权利要求书

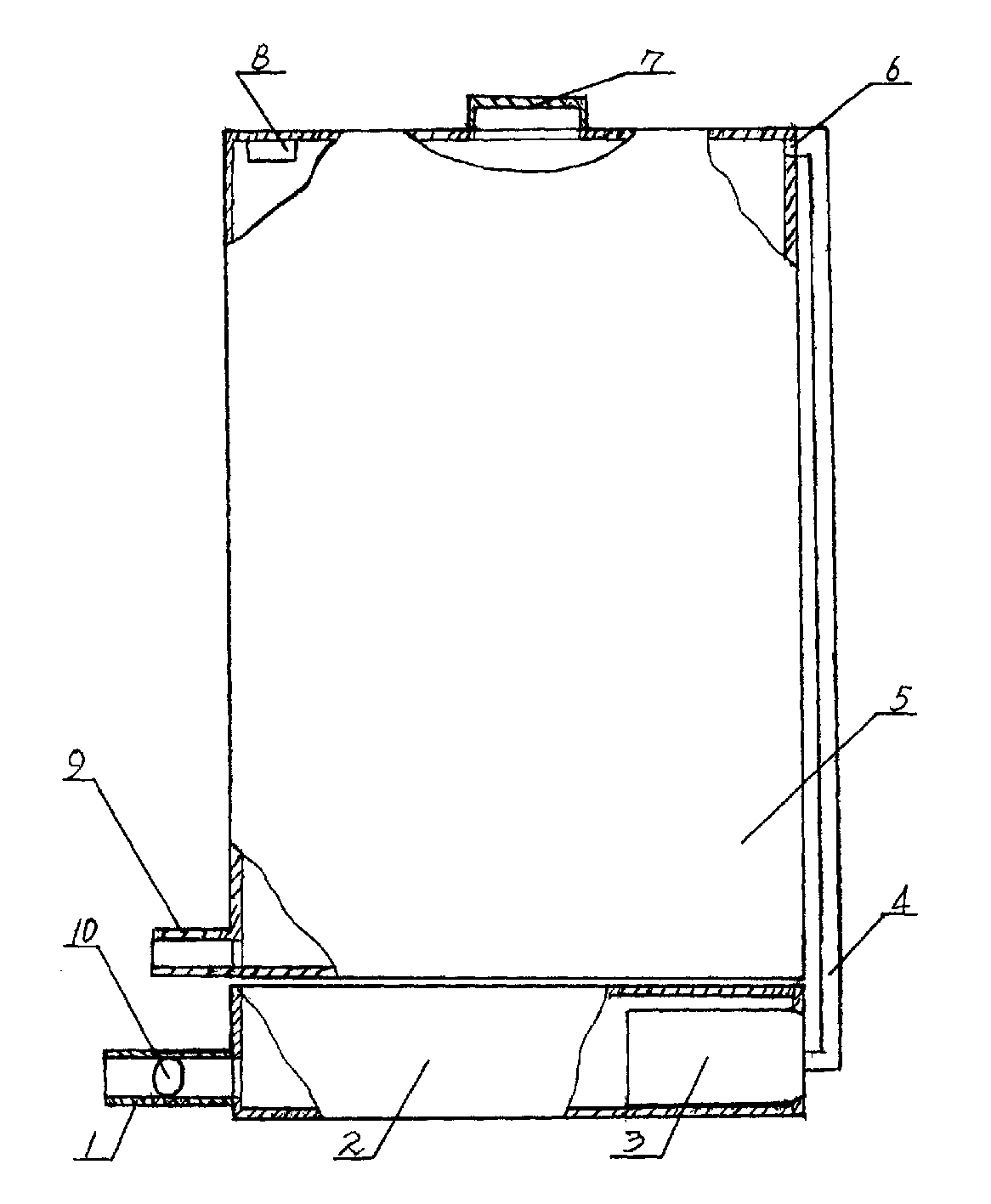

1、一种洗衣机废水自动储水器，它包括与洗衣机排水口联接的管状入水口 (1)，其特征在于还包括：
与所述的管状入水口(1)相通的水泵水箱(2)，在该水箱(2)中设有可 将洗衣机排出废水往较高水位处输送的潜水泵(3)及其电源自动开关;
用于存贮潜水泵(3)通过输水管(4)输送来废水的储水箱(5)，该储水 箱(5)包括箱体上端的管状进水口(6)和下端的用水出口(9)，以及设在箱 体内侧上端的水满自动开关(8)。
2、根据权利要求1所述的洗衣机废水自动储水器，其特征在于： 所述的水泵水箱(2)及其内的水泵(3)还可设置在洗衣机的机体内。
说明书
洗衣机废水自动储水器
技术领域
本实用新型涉及一种储水装置，尤其是洗衣机废水储水器。
背景技术
节约用水是人类保护环境的重要手段，尤其是水资源很缺乏的今天，更显 节约用水的重要性和迫切性。人类在日常生活中的许多用水是可以重复利用的， 比如洗衣机洗衣服时排出来的污水，它经过沉淀或技术处理后，可用于冲洗厕 所、拖洗地板和擦洗家具等。可是在现在的大多数人却让洗衣机排出的废水白 白地流入下水道浪费掉，真可惜!
实用新型内容
本实用新型的目的是提供一种洗衣机废水自动储水器，应能解决洗衣机排 出废水的回收利用u题，节约用水，保护环境。
本实用新型包括与洗衣机排水口联接的入水口，其特征在于还包括：
与所述的入水口相通的水泵水箱，在该水箱中设有可将洗衣机排出废水往 较高水位处输送的潜水泵及其电源自动开关;
用于存贮潜水泵输送来废水的储水箱，该储水箱包括箱体上端的进水口和 下端的用水出口，以及设在箱体内侧上端的水满自动开关。
以上结构的洗衣机废水自动储水器，当洗衣机排出的废水进入到水泵水箱 中，若该水泵水箱中的水满，潜水泵电源的自动开关接通电源，水泵工作将进 入水泵水箱中的洗衣废水泵到容积大的储水箱中去。若储水箱中的水满，其水 满开关自动切断水泵的电源，停止进水。要使用储水箱中的水时，则打开出水 口上的控制阀即可。本实用新型的结构简单，使用方便，能对洗衣机排出的废 水重复利用，节约用水，保护环境。
