申请日2005.01.21
公开(公告)日2006.04.05
IPC分类号E03C1/12; E03C1/14; E03B3/02; D06F29/00

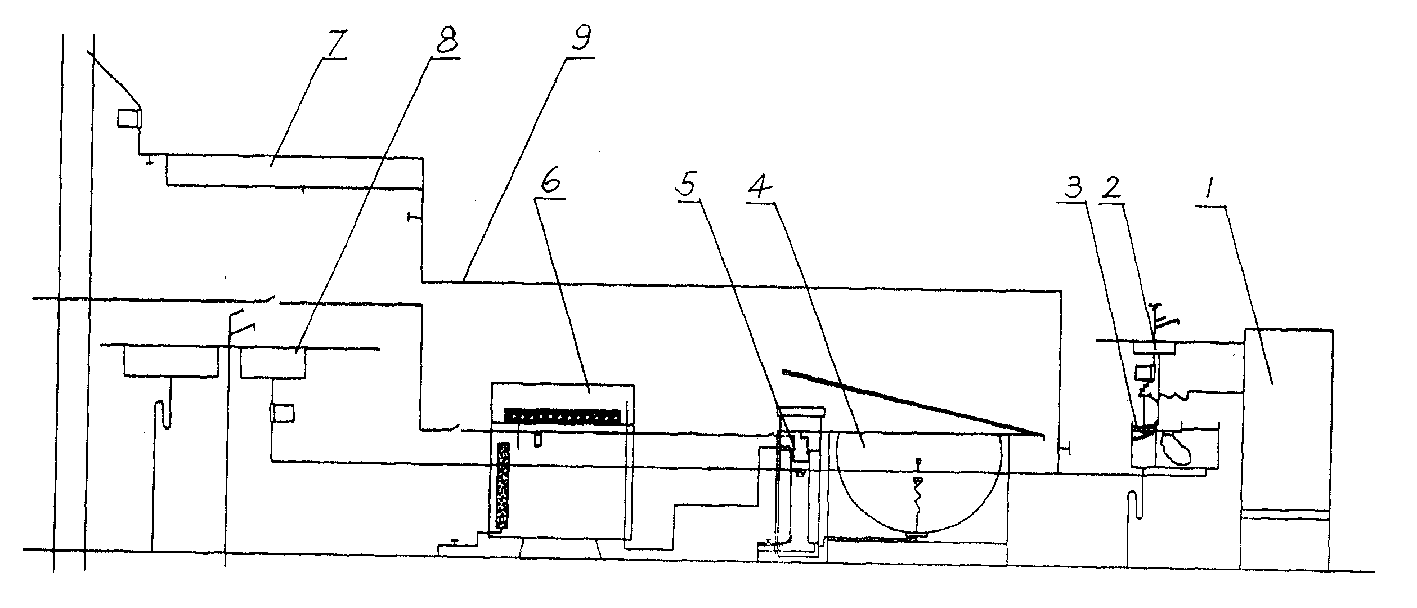

摘要
本实用新型涉及一种家用多功能污水处理高效节水装置。该装置将卫生间浴盆改装成储水浴盆，其内装有与其排水口软连接的采水嘴，其一侧装有与其水联通的液位潜水泵总成，该总成中的液位潜水泵其出水嘴由输水管与便器水箱总成联通;洗衣机排水管路和卫生间洗面盆排水管路并接于分水滤清器的进水接口，该分水滤清器的回用水室由输水管路与储水浴盆的进水嘴连接;厨房净洗盆排水管路经由脱油脱色脱味消毒滤清器与储水浴盆的进水嘴连接;室外装有雨水接收器，并经输水管路将雨水接收器容水池与储水浴盆连通。本装置将家庭用水过程统筹设计，使一次用水分为可再用废水和不可再用废水，并使天然雨水回收利用开源节流。
权利要求书
1、一种多功能污水处理高效节水装置，包括洗衣机及 其排水管路、卫生间洗面盆及其排水管路、厨房净洗盆及其 排水管路、室外雨水接收器、储水浴盆、便器水箱，其特征 在于该储水浴盆内装有与其排水口软连接的采水嘴，其一侧 装有泵罐与该储水浴盆联通的液位潜水泵总成，漂浮在该泵 罐内水中的液位潜水泵其出水嘴由输水管与便器水箱总成 中的物理滤清池联通，该物理滤清池的出水口与便器水箱联 通：该洗衣机排水管路和卫生间洗面盆排水管路并接于分水 滤清器的进水接口，该分水滤清器的回用水室由输水管路与 储水浴盆的进水嘴连接;该厨房净洗盆排水管路接入脱油脱 色脱味消毒滤清器的进水接口，该滤清器的净水出口由输水 管路与储水浴盆的进水嘴连接;室外雨水接收器净水出口由 输水管路与储水浴盆的进永嘴连接。
2、根据权利要求1所述的多功能污水处理高效节水装 置，其特征在于该液位潜水泵总成由泵罐、液位潜水泵、浮 子、浮子滑道、无水报警电子自动控制开关输水管路9组成， 该液位潜水泵固定在浮子下方，其出水嘴通过输水软管与便 器水箱上部的物理滤清池联通，该浮子滑道上设置有与地漏 联通的溢流水道，泵罐内顶部设置有无水报警电子自动控制 开关，底部设置有排水阀门。
3、根据权利要求1所述的多功能污水处理高效节水装 置，其特征在于该便器水箱总成由便器水箱和置于便器水箱 上部的物理滤清池两部分组成，便器水箱内部设置有污水处 理囊及液位电子自动控制开关，外部装有与该污水处理囊联 通的回用水控制阀门。
4、根据权利要求1所述的多功能污水处理高效节水装 置，其特征在于该分水滤清器总成由过滤器、排污水室、回 用水室、移动分水盖、分水盖回位弹簧、分水盖控制手柄、 分水软管、回用水滤芯组成，该移动分水盖为抽拉式结构， 框体部分与排污水室上口固定，沿框体滑动且设置有分水盖 回位弹簧的盖板其上装有迎水接口，该迎水接口分别通过分 水软管与洗衣机排水管路和卫生间洗面盆排水管路连接，洗 面盆的排水口处装有过滤器，洗面盆的上方装有分水盖控制 手柄，该手柄通过控制拉线及导向滑轮与分水盖盖板连接， 该回用水室内设置有回用水滤芯。
5、根据权利要求1所述的多功能污水处理高效节水装 置，其特征在于该室外雨水接收器由迎水导管、雨水回收滤 清器、雨水回收容器、输水管路组成，该迎水导管一端与室 外楼房雨水落水管联通，另一端接于雨水回收滤清器进水 口，该雨水回收滤清器出水口与雨水回收容器进水口连接， 该雨水回收容器的净水出口通过输水管路与储水浴盆的进 水嘴连接，雨水回收容器设置有沉淀过滤材料。
6、根据权利要求1或2所述的多功能污水处理高效节 水装置，其特征在于该液位潜水泵与供电电源连接的电子线 路上设置有安全门电子自动开关和漏电保护器，该安全门电 子自动开关安装在浴室门上。
说明书
多功能污水处理高效节水装置
技术领域;
本实用新型涉及家用节水器，特别是一种多功能污水处 理高效节水装置。
背景技术：
随着人们对节水重要性的认识，类型不一、结构不同的 家用节水器产品应运而生，但综合分析目前公知的家用节水 器还有一定的不足：一是没有将整个家庭用水设备统筹考虑 设计，只考虑水的二次利用，没有考虑一水多用问题，水不 能充分利用，节水效率较低，废水排量较大;二是单从节水 角度考虑节水设备的设计，缺乏统筹考虑家庭用具要方便实 惠高效、结构简单便于维修、功能齐全容易安装的特殊需求， 而是专门设计一个储水箱，然后连接便器给排水，专门用于 冲洗便器，虽然达到了一定的节水效果，但一水多用的功效 还不够理想，且二次用水的可再用水量供应不足;三是家庭 生活中单独专门设计一个储水箱用于储水，占用家庭空间较 大，使用功能单一;四是在储水箱底部安装固定式抽水电泵， 杂质污垢容易堵塞，采水质量不高，且清洗维修不够方便; 五是没有开辟室外雨水回收设计，不能有效利用天然雨水; 六是没有分水滤清设计，不便于人们使用;七是没有可再用 废水处理设计，只能达到二次用水，不能满足一水多用减污 节水的良好效果;八是没有考虑家庭放火、室内空气加湿的 需要。
发明内容：
本实用新型的发明目的旨在解决目前家用节水器存在 的上述不足，而提供一种将整个家庭用水过程统筹设计，使 一次用水分为可再用废水和不可再用废水，将卫生间浴盆设 计成集洗浴、储水、采水等多种功能用途于一身的储水箱， 加装与储水箱结合的室外雨水接收器等多项技术措施的污 水处理高效节水装置。
实现上述发明目的的技术方案是：该多功能污水处理高 效节水装置结构部件包括洗衣机及其排水管路、卫生间洗面 盆及其排水管路、厨房净洗盆及其排水管路、室外雨水接收 器、储水浴盆、便器水箱，该储水浴盆内装有与其排水口软 连接的采水嘴，其一侧装有泵罐与该储水浴盆联通的液位潜 水泵总成，漂浮在该泵罐内水中的液位潜水泵其出水嘴由输 水管与便器水箱总成中的物理滤清池联通，该物理滤清池的 出水口与便器水箱联通;该洗衣机排水管路和卫生间洗面盆 排水管路并接于分水滤清器的进水接口，该分水滤清器的回 用水室由输水管路与储水浴盆的进水嘴连接;该厨房净洗盆 排水管路接入脱油脱色脱味消毒滤清器的进水接口，该滤清 器的净水出口由输水管路与储水浴盆的进水嘴连接;室外雨 水接收器净水出口由输水管路与储水浴盆的进永嘴连接。
依照本案所述的该多功能污水处理高效节水装置，统筹 考虑了家庭生活节水减污总成设计，将家庭生活用水过程中 容易丢水的地方均加装回收分水机构;以浴盆代替专用储水 箱更加丰富了储水箱的内涵，使之与节水、采水、养水、沉 淀、过滤、防火、加湿、盆浴、淋浴等多种功能融为一身， 功能更全效率更高，相对占用家庭空间更小，使家庭生活用 水更方便更卫生;加装了室外雨水接收器，开源节流效果更 加突出;设计安装了分水控制器，使家庭节水减污工作更加 便利有效;改变了抽水电泵的安装制式，由液位潜水电泵总 成代替了定位安装抽水电泵，使用中不易堵塞，兼有滤清采 水功能，容易拆解清洗维修。以本案装置用于三口之家每月 消耗十吨水计算，按水表计数最低可节约50～60%，相对于 使用可再用废水多做出来的家庭卫生工作而言，相对节水 60～70%，同时按水表计数减少废水排放量50～60%，相对减 少废水排放量60～70%，节约水费50%以上，节水减污量超 过日常生活用水的2倍，贡献率高。
