申请日2005.01.19
公开(公告)日2006.07.19
IPC分类号E03F5/14; B01D39/00; F24J3/00
摘要
本实用新型涉及一种可以进行初步过滤和具有反冲洗功能的污水取水设备，安装在污水排水管道(8)中，沿其轴线方向设置有过滤结构层(2)，主要是由钢板网、不锈钢丝网、尼龙网等网状材料，单层或多层组成，有用各种型钢、钢管等制成的骨架，具有一定刚度和强度，具有耐腐蚀性能，具有良好的过水性能，在提取污水加以实际应用中，可有效的初步过滤污水中有害的颗粒状及悬浮状杂物，在应用热泵技术及其相关设备，把城市污水作为低温水源，为用户采暖供热或制冷空调时，可有效地防止污水中的有害杂物堵塞污水泵、换热器、管道、阀门等设备。其结构简单适用，制造安装容易、使用管理方便。
权利要求书
1、一种污水过滤取水设备，安装在污水排水管道上，与污水取水管道相连 接，可以提取一部分污水加以利用，其特征是：污水滤取水设备(1)的轴线 方向设有过滤结构层(2)，过滤结构结构层(2)主要是由钢板网、不锈钢丝网、 尼龙网，单层或多层组成，有角钢、圆钢、钢管、型钢或塑料制成的骨架，有 一定刚度和强度，具有耐腐蚀性能，具有良好的透水性能，过滤结构层(2)可 以是平面状、波折状、圆弧曲线状、圆形管道状。
说明书
污水过滤取水设备
所属技术领域
本实用新型涉及一种取水设备，是可以进行过滤和反冲洗的污水取水设备。
背景技术
城市污水的主要成分是：生活污水、生产废水、雨水等，夏季温度为18～ 26℃左右，冬季温度为8～18℃左右，PH值一般为6～8，悬浮状及颗粒状杂物 较多。
城市污水的数量非常巨大，在我们生活、生产、居住环境周围分布很广， 其中含有非常多的低温热能，完全可以提取回收再利用，是不应白白丢弃掉的。
应用热泵技术原理及其相关设备，当用户冬季需要采暖供热时，可以把城 市污水作为低温热源，提取回收其中的低温热量，并可以将其转换成高品位热 能(提高温度)，输送传递给用户再利用;当用户夏季需要制冷空调时，又可以 把城市污水作为低温水源(冷却水源)，向其中释放热量，为用户达到制冷空调 的目的。
城市污水是一种宝贵的可以利用的水资源。但是，在提取并应用城市污水 的工艺流程中，污水中含有的悬浮状及颗粒状杂物极为有害，易造成水泵、换 热器、管道、阀门等设备堵塞，使热泵机组不能正常运行。
目前，公知的从污水中取水的设备，不具有良好的过滤功能和反冲洗功能。
发明内容
为了克服现有技术及污水取水设备之不足，本实用新型提供一种主体外形 类似管道三通，直径小、长度大，即可以在对污水取水过程中进行初步过滤， 除去污水中有害杂物，又可以在流体压力作用下对过滤结构层进行反冲洗，把 吸附在过滤结构层上的杂物冲洗排放出去，要求其结构简单、造价低、运行管 理方便。

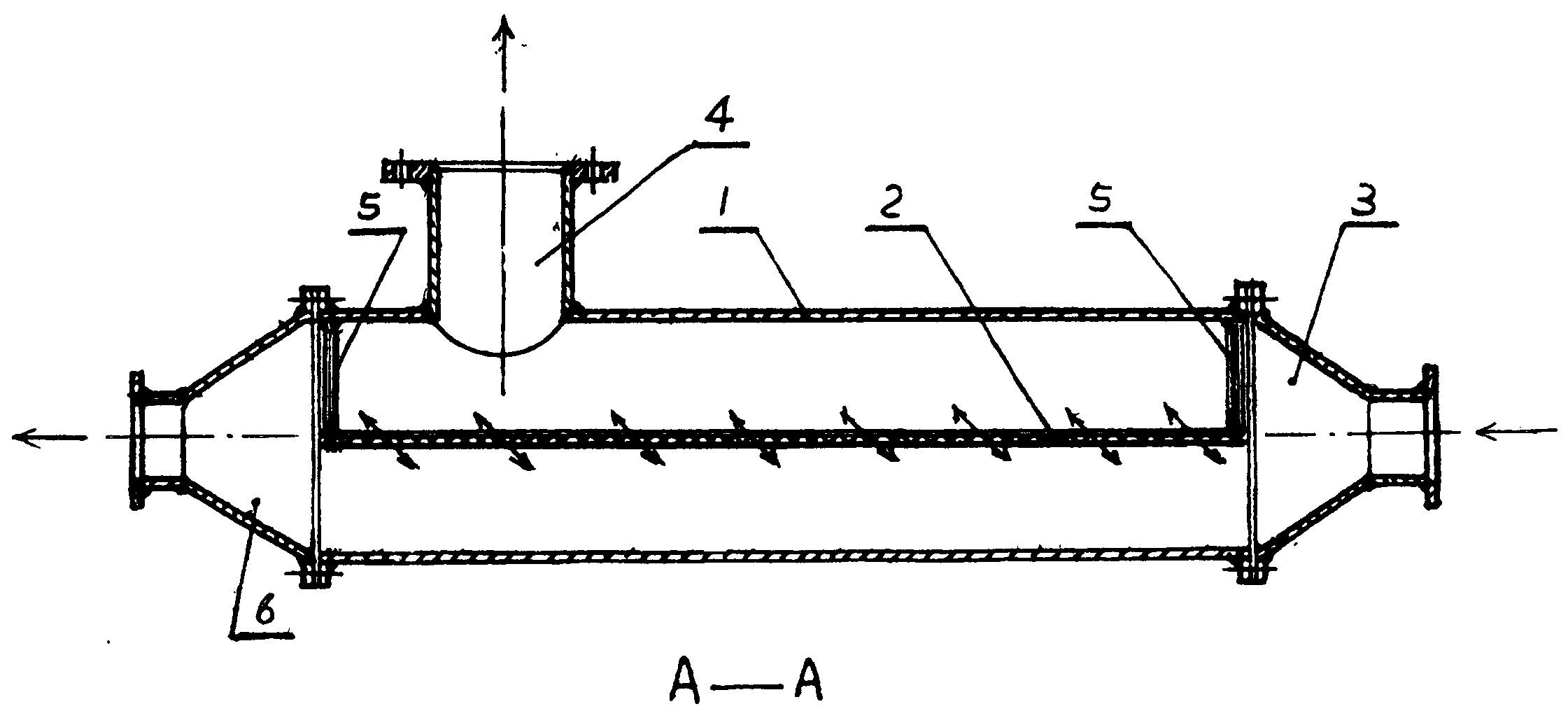

本实用新型解决其技术问题所采取的技术方案是：污水取水设备本体外形 类似一个管道三通，沿其长轴直线的两端接口与污水排水管道想连接(或压力 排水管道)，垂直于轴线方向的接口，是经过初步过滤处理的污水取水管道接口。 沿长轴直线平行或呈一定角度的截面处，设有网状过滤结构层。网状过滤结构 层主要是由钢板网、不锈钢丝网、尼龙网等网状材料，单层或多层，有用各种 型钢或钢管构成的骨架，具有一定刚度和强度，具有耐腐蚀性能，具有良好的 过水性能和过滤性能，过滤结构层可以是平面状、波折状、曲线弧形状或圆形 管道状。过滤结构层的过水面积与污水在排水管道中的流速及污水的取水量有 直接关系，要求在过滤结构层处，污水由排水管道进入取水管道的速度(污水 穿透过滤结构层的速度)，应小于污水排水管道中的流速，其目的和效果是：污 水中的颗粒状或悬浮状杂物被过滤结构层阻挡，并被取水管道中的抽吸力量吸 附在过滤结构层上，这个能吸附杂物的力量应小于排水管道中污水流速所具有 的冲击力量，使得污水中的被过滤层所阻挡的杂物不容易吸附在过滤结构层上， 能及时被排水管道中的污水冲击而带走，保证过滤结构层不至于被杂物堵塞， 保证具有足够的过水面积和过水性能，使过滤取水工作能顺利的继续进行下去。
本实用新型的有益效果是：在排水管道中提取污水的同时，可以对污水进 行初步过滤处理，排除有害杂物，防止堵塞污水泵、换热器、管道、阀门等， 其结构简单、适用、制造安装和使用管理方便。
本实用新型的污水取水设备，具有初步过滤功能，也适用于对其它各种流 体的提取和过滤，其应用范围是比较广泛的。
