申请日2004.01.12
公开(公告)日2005.01.19
IPC分类号C02F1/40; C02F1/52; C02F1/38
摘要
一种移动式油田含油污泥处理装置。主要解决当前采出液及回收落地原油处理得停产清理、外排污染环境及浪费原油的问题。其特征在于：壳体(3)内固定有带搅拌机(9)的储泥槽子(1)分别与水管线(12)、泵(11)及泵(2)相通，泵(11)与罐(10)相通，泵(2)与分离机(4)相通，分离机(4)的污水、污油出口分别与罐(5)及罐(7)相通，罐(5)与泵(6)相通，罐(7)与泵(8)相通。该处理装置能够在正常生产情况下处理采出液及落地原油中产生的含油污泥，而且提高了原油回收率，避免环境污染及污泥杂质在处理系统中恶性循环所产生的二次污染的问题。
権利要求書

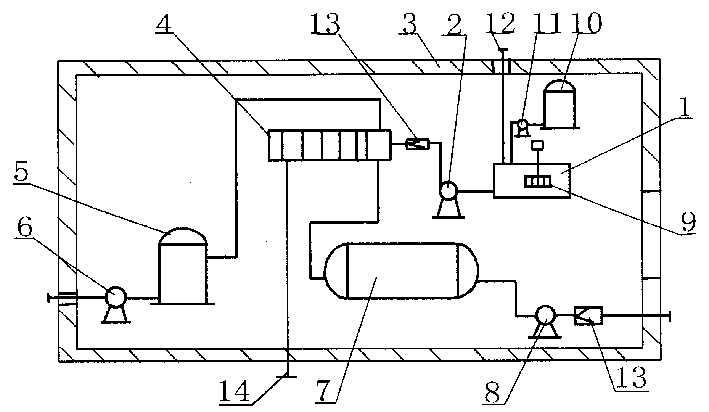

1、一种移动式油田含油污泥处理装置，包括加药泵(11)、加药 罐(10)、搅拌机(9)、污油提升泵(8)、污油储存罐(7)、污水回收泵 (6)、污水回收罐(5)、带污泥出口(14)的三相离心分离机(4)、单螺 杆泵(2)、储泥槽子(1)，其特征在于：壳体(3)内固定有带搅拌机(9) 的储泥槽子(1)分别与水管线(12)、加药泵(11)及单螺杆泵(2)相通， 泵(11)与加药罐(10)相通，单螺杆泵(2)与三相离心分离机(4)的进料 入口相通，三相离心分离机(4)的污水、污油出口分别与污水回收罐 (5)及污油储存罐(7)相通，罐(5)的出口与污水回收泵(6)相通，罐(7) 的出口与污油提升泵(8)相通。
2、根据权利要求1所述的移动式油田含油污泥处理装置，其特 征在于：单螺杆泵(2)与三相离心分离机(4)及污油提升泵(8)出口串 有流量计(13)。
说明书
移动式油田含油污泥处理装置
技术领域：
本实用新型涉及油田采油领域所用的采出液及落地原油污泥处 理装置，尤其是移动式油田含油污泥处理装置。
背景技术：
随着油田开发的逐步深入，在油田生产中污水和污泥的废弃物 的产量不断增加，成份也更趋复杂。目前含油污泥主要来自采出液处 理中的油水分离设备、混凝沉降罐、自然沉降罐及落地原油回收站， 如果这些含油污泥不及时处理会给污水处理、回注和外排造成极大危 害，而目前处理大量含油污泥只有通过定期停产清理，然后外排到站 外填埋，这样难免造成环境污染，以及造成污泥中的原油损失问题， 同时污泥中杂质在处理系统中恶性循环会产生二次污染，影响采出液 处理生产设备的处理效率，影响正常生产。
实用新型内容：
为了解决当前采出液及回收落地原油处理时得停产清理、外排 污染环境及浪费原油的问题，本实用新型提供一种移动式油田含油污 泥处理装置，该处理装置能够在正常生产情况下处理采出液及落地原 油中产生的含油污泥，而且提高了原油回收率，避免环境污染及污泥 杂质在处理系统中恶性循环所产生的二次污染问题，具有处理效果 好、运输方便的特点。
本实用新型的技术方案是：该处理装置包括加药泵、加药罐、搅 拌机、污油提升泵、污油储存罐、污水回收泵、污水回收罐、带污泥 出口的三相离心分离机、单螺杆泵、储泥槽子，壳体内固定有带搅拌 机的储泥槽子分别与水管线、加药泵及单螺杆泵相通，泵与加药罐相 通，单螺杆泵与三相离心分离机的进料入口相通，三相离心分离机的 污水、污油出口分别与污水回收罐及污油储存罐相通，罐的出口与污 水回收泵相通，罐的出口与污油提升泵相通。
上述的单螺杆泵与三相离心分离机及污油提升泵出口串有流量 计。
本实用新型具有的有益效果是：由于在壳体内安装了储泥槽子， 储泥槽子分别与加药罐、三相离心分离机、污水回收泵及污油储存罐 串接，在正常生产的情况下能够将油、水及污泥分离出来，达到对采 出液处理过程中及落地原油处理过程中产生的含油污泥处理的目的， 而且将处理后的油、水充分利用，避免含油污泥外排造成环境污染及 污泥杂质返回处理系统中会产生二次污染的问题，具有处理效果好， 运输方便的特点。
