申请日2018.01.25
公开(公告)日2018.12.07
IPC分类号B01F13/10; B01F15/00; B01F15/02
摘要
本实用新型公开了一种药水可充分混合的工业污水处理装置，包括处理装置本体，所述处理装置本体的内部固定连接有支撑板，支撑板上表面的中部开设有通孔，处理装置本体的内顶壁上固定连通有两个相对称的进药管，处理装置本体的上表面固定连接有电机，电机的输出端固定连接有转动轴。该药水可充分混合的工业污水处理装置，通过在处理装置本体的上表面设置电机，能够为药水混合装置提供动力，效率更高，在轴承的作用下，电机能够带动转动轴和混合杆在处理装置本体内部转动，将水和药液从进药管放入处理装置本体内，利用混合杆对水和药液进行混合，混合效果较好，能够有效的避免药液粘附在支撑板的上方，使药液混合更加方便。
权利要求书

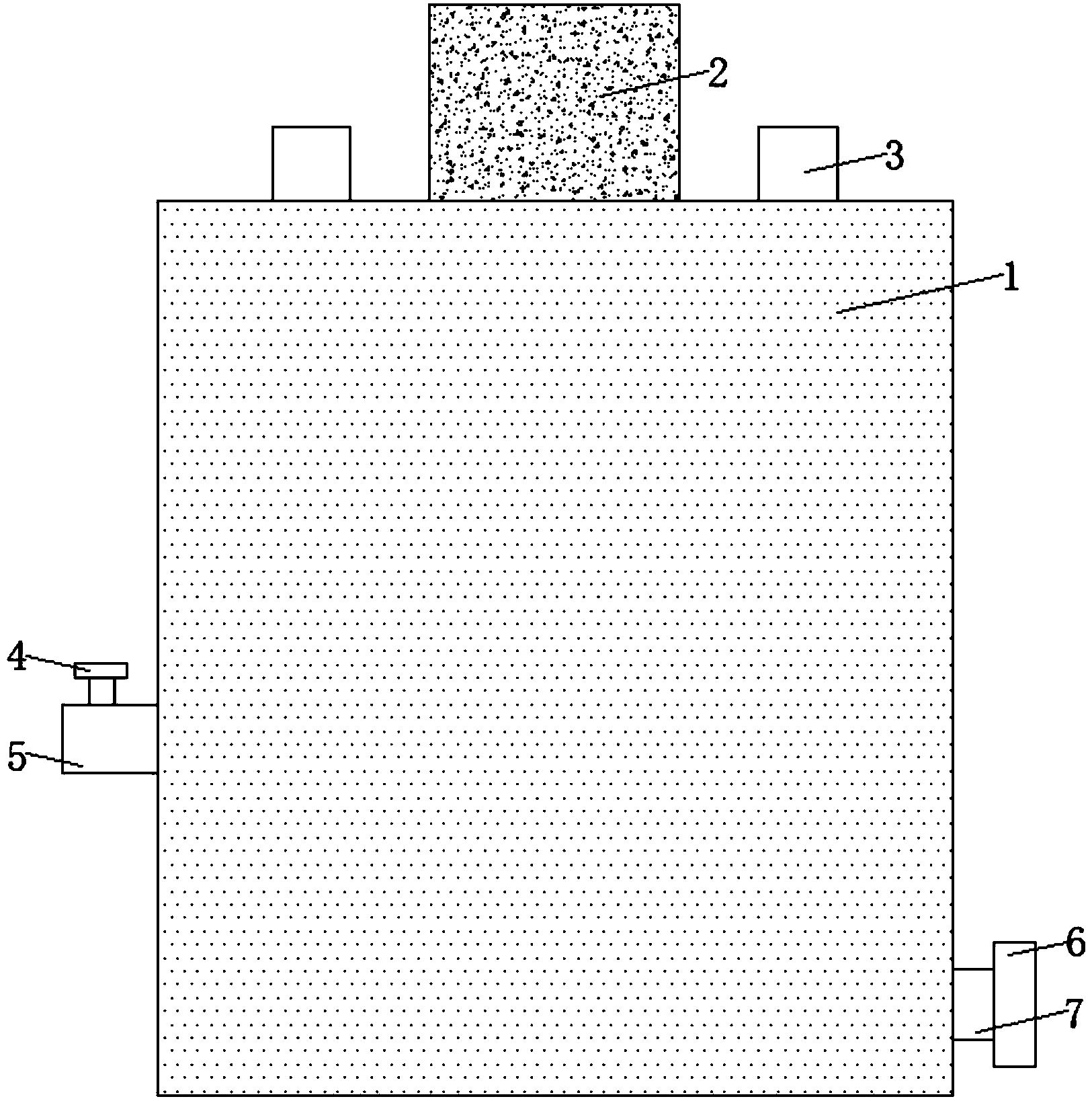

1.一种药水可充分混合的工业污水处理装置，包括处理装置本体(1)，其特征在于：所述处理装置本体(1)的内部固定连接有支撑板(13)，所述支撑板(13)上表面的中部开设有通孔(12)，所述处理装置本体(1)的内顶壁上固定连通有两个相对称的进药管(3)，所述处理装置本体(1)的上表面固定连接有电机(2)，所述电机(2)的输出端固定连接有转动轴(9)，所述处理装置本体(1)内顶壁的中部固定镶嵌有轴承(8)，所述转动轴(9)的底端依次贯穿轴承(8)和通孔(12)并延伸至支撑板(13)的下方，且转动轴(9)的外表面和轴承(8)的内圈固定连接;
所述转动轴(9)的外表面固定连接有两组相对称的混合杆(10)，所述转动轴(9)的底面固定连接有固定板(14)，所述固定板(14)位于支撑板(13)的下方，所述固定板(14)的底面固定连接有搅拌轴(16)，所述搅拌轴(16)的外表面固定连接有两组相对称的搅拌杆(15)，所述处理装置本体(1)的内底壁上固定连接有第二引导板(17)，所述处理装置本体(1)内侧壁的下部固定连通有导管(7)，所述支撑板(13)的上表面固定连接有两个相对称的第一引导板(11)，所述处理装置本体(1)的内侧壁上固定连通有进水管(5)。
2.根据权利要求1所述的一种药水可充分混合的工业污水处理装置，其特征在于：所述轴承(8)位于两个进药管(3)之间，所述搅拌杆(15)与第二引导板(17)之间留有间隙。
3.根据权利要求1所述的一种药水可充分混合的工业污水处理装置，其特征在于：所述混合杆(10)位于轴承(8)的下方，所述混合杆(10)位于支撑板(13)的上方。
4.根据权利要求1所述的一种药水可充分混合的工业污水处理装置，其特征在于：所述第一引导板(11)呈倾斜状，两个所述第一引导板(11)相互远离的一侧面均与处理装置本体(1)的内侧壁固定连接，且通孔(12)位于两个第一引导板(11)之间。
5.根据权利要求1所述的一种药水可充分混合的工业污水处理装置，其特征在于：所述进水管(5)位于支撑板(13)的下方，且进水管(5)位于第二引导板(17)的上方，所述进水管(5)的外端设置有密封阀(4)。
6.根据权利要求1所述的一种药水可充分混合的工业污水处理装置，其特征在于：所述导管(7)与第二引导板(17)的最低端相靠近，所述导管(7)的外端设置有密封塞(6)。
说明书
一种药水可充分混合的工业污水处理装置
技术领域
本实用新型涉及工业污水技术领域，具体为一种药水可充分混合的工业污水处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，工业废水种类繁多，成分复杂，由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
工业污水在处理过程中，需要跟据污水中污染物成分和浓度对处理药水进行混合，现有的大多数污水处理设备的药水混合效果较差，影响了污水处理的效率，使用较不方便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种药水可充分混合的工业污水处理装置，解决了现有的大多数污水处理设备的药水混合效果较差的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种药水可充分混合的工业污水处理装置，包括处理装置本体，所述处理装置本体的内部固定连接有支撑板，所述支撑板上表面的中部开设有通孔，所述处理装置本体的内顶壁上固定连通有两个相对称的进药管，所述处理装置本体的上表面固定连接有电机，所述电机的输出端固定连接有转动轴，所述处理装置本体内顶壁的中部固定镶嵌有轴承，所述转动轴的底端依次贯穿轴承和通孔并延伸至支撑板的下方，且转动轴的外表面和轴承的内圈固定连接。
所述转动轴的外表面固定连接有两组相对称的混合杆，所述转动轴的底面固定连接有固定板，所述固定板位于支撑板的下方，所述固定板的底面固定连接有搅拌轴，所述搅拌轴的外表面固定连接有两组相对称的搅拌杆，所述处理装置本体的内底壁上固定连接有第二引导板，所述处理装置本体内侧壁的下部固定连通有导管，所述支撑板的上表面固定连接有两个相对称的第一引导板，所述处理装置本体的内侧壁上固定连通有进水管。
优选的，所述轴承位于两个进药管之间，所述搅拌杆与第二引导板之间留有间隙。
优选的，所述混合杆位于轴承的下方，所述混合杆位于支撑板的上方。
优选的，所述第一引导板呈倾斜状，两个所述第一引导板相互远离的一侧面均与处理装置本体的内侧壁固定连接，且通孔位于两个第一引导板之间。
优选的，所述进水管位于支撑板的下方，且进水管位于第二引导板的上方，所述进水管的外端设置有密封阀。
优选的，所述导管与第二引导板的最低端相靠近，所述导管的外端设置有密封塞。
(三)有益效果
本实用新型提供了一种药水可充分混合的工业污水处理装置，具备以下有益效果：
(1)该药水可充分混合的工业污水处理装置，通过在处理装置本体的上表面设置电机，能够为药水混合装置提供动力，能够使药水混合更加方便，效率更高，通过在处理装置本体的内部设置转动轴和混合杆，在轴承的作用下，电机能够带动转动轴和混合杆在处理装置本体内部转动，将水和药液从进药管放入处理装置本体内，利用混合杆对水和药液进行混合，混合效果较好，通过在处理装置本体的内部设置第一引导板，能够有效的避免药液粘附在支撑板的上方，使药液混合更加方便。
(2)该药水可充分混合的工业污水处理装置，通过在处理装置本体的内侧壁上设置进水管，并在处理装置本体的内部设置搅拌轴和搅拌杆，电机能够带动搅拌杆在处理装置本体内部转动，再由进水管加入适量的水，能够使混合的药液效果更好，且能够避免药液沉积在处理装置本体内，能够使药液混合效果更佳，提高了污水处理的效率。
