申请日2018.02.28
公开(公告)日2018.10.12
IPC分类号E03F5/14
摘要
本实用新型公开了一种便于处理杂质的废水收集装置，包括废水槽，所述废水槽内壁的右侧面与排水管的左端相连通，且废水槽的上表面开设有第一通孔，所述第一通孔的内设置有收集管，且收集管的一端与壳体的左侧面相连通，所述壳体的下表面与废水槽的上表面固定连接。该环保型废水收集装置，通过电机、主动轮、从动轮、皮带、通管、滚筒筛、固定板、第一转轴、第一轴承和挡板的相互配合，当废水流入废水管，在高速转动的过程中，废水与杂质通过离心力的作用进行分离，废水飞溅到壳体的内壁并且从第二通孔流出，实现废水收集过程中废水与杂质的分离，避免了废水杂质阻塞管道，降低了废水收集工作的难度，提高了废水收集工作的效率。
权利要求书

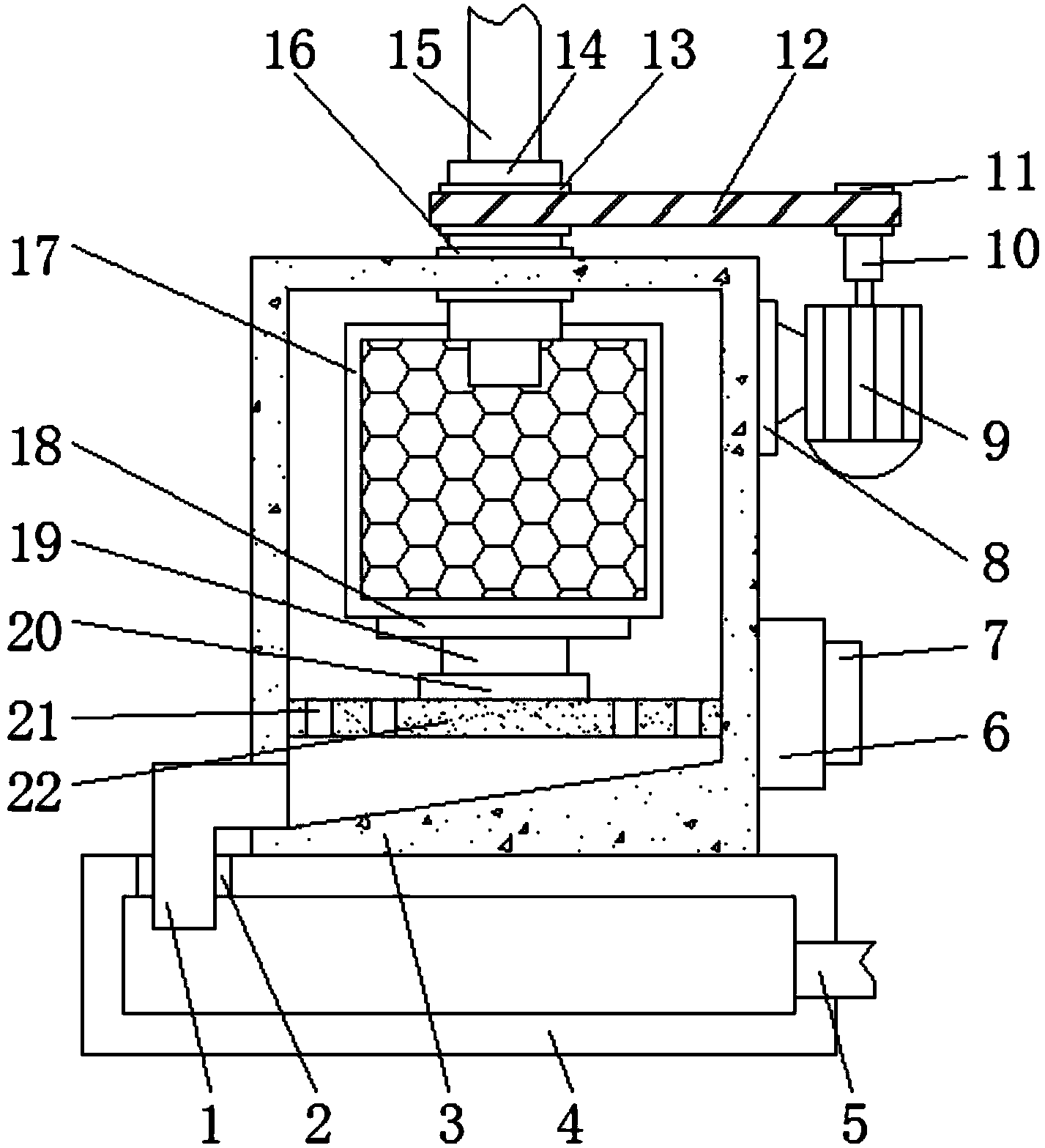

1.一种便于处理杂质的废水收集装置，包括废水槽(4)，其特征在于：所述废水槽(4)内壁的右侧面与排水管(5)的左端相连通，且废水槽(4)的上表面开设有第一通孔(2)，所述第一通孔(2)的内设置有收集管(1)，且收集管(1)的一端与壳体(3)的左侧面相连通，所述壳体(3)的下表面与废水槽(4)的上表面固定连接;
所述壳体(3)的内壁固定连接有挡板(21)，且挡板(21)的上表面开设有第二通孔(22)，所述挡板(21)的上表面卡接有第一轴承(20)，所述第一轴承(20)内套接有第一转轴(19)，所述第一转轴(19)的顶端与固定板(18)的下表面固定连接，所述固定板(18)的上表面与滚筒筛(17)的下表面固定连接，且滚筒筛(17)的上表面与通管(14)的下表面相连通，所述通管(14)的外表面套接有滑套(16)，所述滑套(16)卡接在壳体(3)的上表面;
所述通管(14)的表面套接有从动轮(13)，且从动轮(13)位于滑套(16)的上方，所述从动轮(13)通过皮带(12)与主动轮(11)传动连接，所述主动轮(11)的下表面与第二转轴(10)的顶端固定连接，所述第二转轴(10)的底端与电机(9)的输出轴固定连接，所述电机(9)的机身与固定座(8)的右侧面固定连接，所述固定座(8)的左侧面与壳体(3)的右侧面固定连接。
2.根据权利要求1所述的一种便于处理杂质的废水收集装置，其特征在于：所述电机(9)为70STX-01型号的伺服电机，所述固定座(8)的形状为矩形。
3.根据权利要求1所述的一种便于处理杂质的废水收集装置，其特征在于：所述滚筒筛(17)的形状为圆柱形，且滚筒筛(17)的表面开设有若干个六角形小孔，所述通管(14)的直径大于废水管(15)的直径。
4.根据权利要求1所述的一种便于处理杂质的废水收集装置，其特征在于：所述壳体(3)内壁的下表面为倾斜设置，所述第一通孔(2)的形状为圆形。
5.根据权利要求1所述的一种便于处理杂质的废水收集装置，其特征在于：所述壳体(3)的右侧面固定安装有电源(6)，所述电源(6)的右侧面设置有开关(7)。
6.根据权利要求5所述的一种便于处理杂质的废水收集装置，其特征在于：所述开关(7)的输入端与电源(6)的输出端电连接，所述开关(7)的输出端与电机(9)的输入端电连接。
说明书
一种便于处理杂质的废水收集装置
技术领域
本实用新型涉及废水收集技术领域，具体为一种便于处理杂质的废水收集装置。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。大便等一般不直接排入，而是有收集措施。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
一般饭店每日洗刷餐具所需要的纯水使用量巨大，直接排放会污染环境，造成大量水资源的浪费，所以废水回收非常重要的，而形成的废水内含有的杂质浓度较高，在废水回收过程中极易发生管道的阻塞，阻碍废水收集的进行，降低了废水收集的效率，增加了废水收集工作的难度。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于处理杂质的废水收集装置，解决了一般饭店每日洗刷餐具所需要的纯水使用量巨大，直接排放会污染环境，造成大量水资源的浪费，所以废水回收非常重要的，而形成的废水内含有的杂质浓度较高，在废水回收过程中极易发生管道的阻塞，阻碍废水收集的进行，降低了废水收集的效率，增加了废水收集工作的难度的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种便于处理杂质的废水收集装置，包括废水槽，所述废水槽内壁的右侧面与排水管的左端相连通，且废水槽的上表面开设有第一通孔，所述第一通孔的内设置有收集管，且收集管的一端与壳体的左侧面相连通，所述壳体的下表面与废水槽的上表面固定连接。
所述壳体的内壁固定连接有挡板，且挡板的上表面开设有第二通孔，所述挡板的上表面卡接有第一轴承，所述第一轴承内套接有第一转轴，所述第一转轴的顶端与固定板的下表面固定连接，所述固定板的上表面与滚筒筛的下表面固定连接，且滚筒筛的上表面与通管的下表面相连通，所述通管的外表面套接有滑套，所述滑套卡接在壳体的上表面。
所述通管的表面套接有从动轮，且从动轮位于滑套的上方，所述从动轮通过皮带与主动轮传动连接，所述主动轮的下表面与第二转轴的顶端固定连接，所述第二转轴的底端与电机的输出轴固定连接，所述电机的机身与固定座的右侧面固定连接，所述固定座的左侧面与壳体的右侧面固定连接。
优选的，所述电机为70STX-01型号的伺服电机，所述固定座的形状为矩形。
优选的，所述滚筒筛的形状为圆柱形，且滚筒筛的表面开设有若干个六角形小孔，所述通管的直径大于废水管的直径。
优选的，所述壳体内壁的下表面为倾斜设置，所述第一通孔的形状为圆形。
优选的，所述壳体的右侧面固定安装有电源，所述电源的右侧面设置有开关。
优选的，所述开关的输入端与电源的输出端电连接，所述开关的输出端与电机的输入端电连接。
(三)有益效果
本实用新型提供了一种便于处理杂质的废水收集装置，具备以下有益效果：
(1)、该环保型废水收集装置，通过电机、主动轮、从动轮、皮带、通管、滚筒筛、固定板、第一转轴、第一轴承和挡板的相互配合，当废水流入废水管，经过废水管进入滚筒筛的内部，电机通过第二转轴带动主动轮转动，主动轮通过皮带带动从动轮转动，从动轮带动通管在滑套内转动，通管带动滚筒筛转动，滚筒筛带动固定板转动，固定板带动第一转轴在第一轴承内转动，在高速转动的过程中，废水与杂质通过离心力的作用进行分离，废水飞溅到壳体的内壁并且从第二通孔流出，实现废水收集过程中废水与杂质的分离，避免了废水杂质阻塞管道，降低了废水收集工作的难度，提高了废水收集工作的效率。
(2)、该环保型废水收集装置，通过壳体、收集管、第一通孔、废水槽和排水管的相互配合，水中的大多数杂质留在滚筒筛内，经过滚筒筛流出的废水，通过第二通孔流入壳体内壁的下表面，废水再经过收集管进入废水槽的内部，废水经过排水管流出，进入后序的回收工作，避免了废水杂质阻塞管道，且本实用新型结构紧凑，设计合理，实用性强。
