摘要
医药化工废水二级氧化处理装置，属于环保设备技术领域。氧化塔由滤板分隔为两层，下层设置的微孔曝气板与臭氧进气管连接，上层为填料层，顶部设置的布水管与进水管连接，其特征在于氧化塔的出水管与二级氧化塔的进水管相连，二级氧化塔由旋流板和滤板分割成上、中、下三层，上层设置与进水管相连的布水管和与二氧化氯进管相连的布液管，中层为填料层，下层设置与空气进气管相连的微孔曝气头。该装置利用不同氧化剂对有机废水的不同氧化机理和氧化效果，采用二级氧化技术设计而成。以较低的运行成本，提高处理后出水的BOD/COD之比和CODcr的去除率，有利于后续生化处理，使难生物降解的医药化工废水得到有效处理。
権利要求書

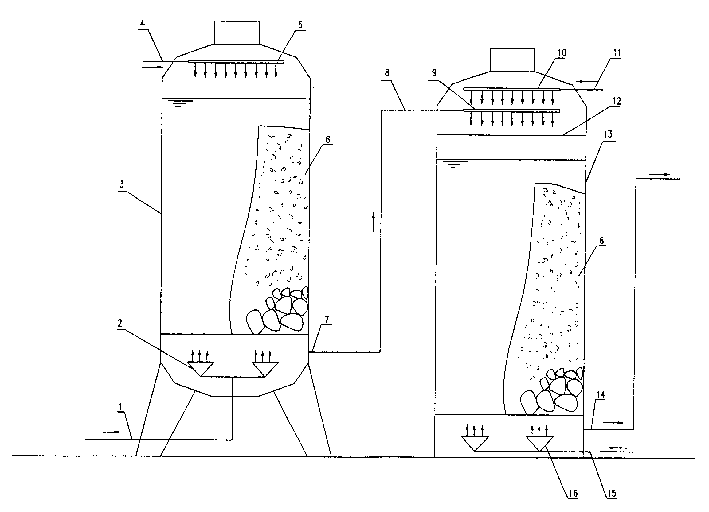

1.医药化工废水二级氧化处理装置，氧化塔(3)由滤板分隔为两层，下层 设置的微孔曝气板(2)与臭氧进气管(1)连接，上层为填料层(6)，顶部设 置的布水管(5)与进水管(4)连接，其特征在于氧化塔(3)的出水管(7) 与二级氧化塔(13)的进水管(8)相连，二级氧化塔(13)由旋流板(12)和 滤板分割成上、中、下三层，上层设置与进水管(8)相连的布水管(9)和与 二氧化氯进管(11)相连的布液管(10)，中层为填料层(6)，下层设置与空气 进气管(15)相连的微孔曝气头(16)。
2.如权利要求1所述的医药化工废水二级氧化处理装置，其特征在于氧化 塔(3)、二级氧化塔(13)中的填料层(6)包括砾石承托层和颗粒催化剂层。
3.如权利要求1所述的医药化工废水二级氧化处理装置，其特征在于氧化 塔(3)上、下两端采用封头结构。
4.如权利要求1所述的医药化工废水二级氧化处理装置，其特征在于二级 氧化塔(13)上端采用封头结构，下端采用平底结构。
说明书
医药化工废水二级氧化处理装置
【技术领域】
本实用新型属于环保设备技术领域，具体是指一种医药化工废水二级氧化 处理装置。
【背景技术】
高浓度、难生物降解的医药化工废水处理是目前废水处理工程的难题之一， 是当今国内外都予以高度重视的课题。人们利用电、紫外光、超声波、高温高 压等物理方法提供的能量，或化学方法在一定条件下产生羟基自由基，最终使 有机物矿化，将废水中的有机物氧化分解为小分子有机物或CO2和H2O。但上述 方法大多数处于实验研究阶段，尚未进行生产性应用，而且以高温高压为代表 的湿式氧化技术由于使用了较高的温度与压力，这给设备的制造、运行操作都 带来了相当大的困难。此外，投资费用高，能量消耗大，运行成本高等因素都 使该工艺在实际应用中受到很大的限制。
【技术内容】
本实用新型目的在于解决现有技术中存在的问题，采用二级氧化技术，提 供一种医药化工废水二级氧化处理装置的技术方案。
所述的医药化工废水二级氧化处理装置，氧化塔由滤板分隔为两层，下层 设置的微孔曝气板与臭氧进气管连接，上层为填料层，顶部设置的布水管与进 水管连接，其特征在于氧化塔的出水管与二级氧化塔的进水管相连，二级氧化 塔由旋流板和滤板分割成上、中、下三层，上层设置与进水管相连的布水管和 与二氧化氯进管相连的布液管，中层为填料层，下层设置与空气进气管相连的 微孔曝气头。
所述的医药化工废水二级氧化处理装置，其特征在于氧化塔、二级氧化塔 中的填料层包括砾石承托层和颗粒催化剂层。
所述的医药化工废水二级氧化处理装置，其特征在于氧化塔上下两端采用 封头结构。
所述的医药化工废水二级氧化处理装置，其特征在于二级氧化塔上端采用 封头结构，下端采用平底结构。
本实用新型利用不同氧化剂对有机废水的不同氧化机理和氧化效果，采用 二级氧化技术而设计提供的一种医药化工废水二级氧化处理装置，以较低的运 行成本，提高处理后出水的BOD/COD之比和CODcr的去除率，有利于后续生化 处理，使难生物降解的医药化工废水得到有效处理。
