申请日2003.09.29
公开(公告)日2007.10.10
IPC分类号C02F9/14; C02F9/02; C02F3/30; C02F3/28; C02F3/10
摘要
本发明提供了一种小型污水循环处理装置，包括按工艺流程连成一体的兼氧桶、反应器、净化桶和净化过滤器、设置在兼氧桶内的固液分离器、联系净化桶和固液分离器的循环净化机构、分别与反应器、净化桶联系的气泵以及相应的连接管路。本发明的小型污水循环处理装置可将日常生活用水收集起来经处理后变成无菌无污物符合卫生要求的清水循环利用，节约了用水，具有经济效益和社会效益。适合于家庭使用，也适用于其他小型用水场所。
権利要求書

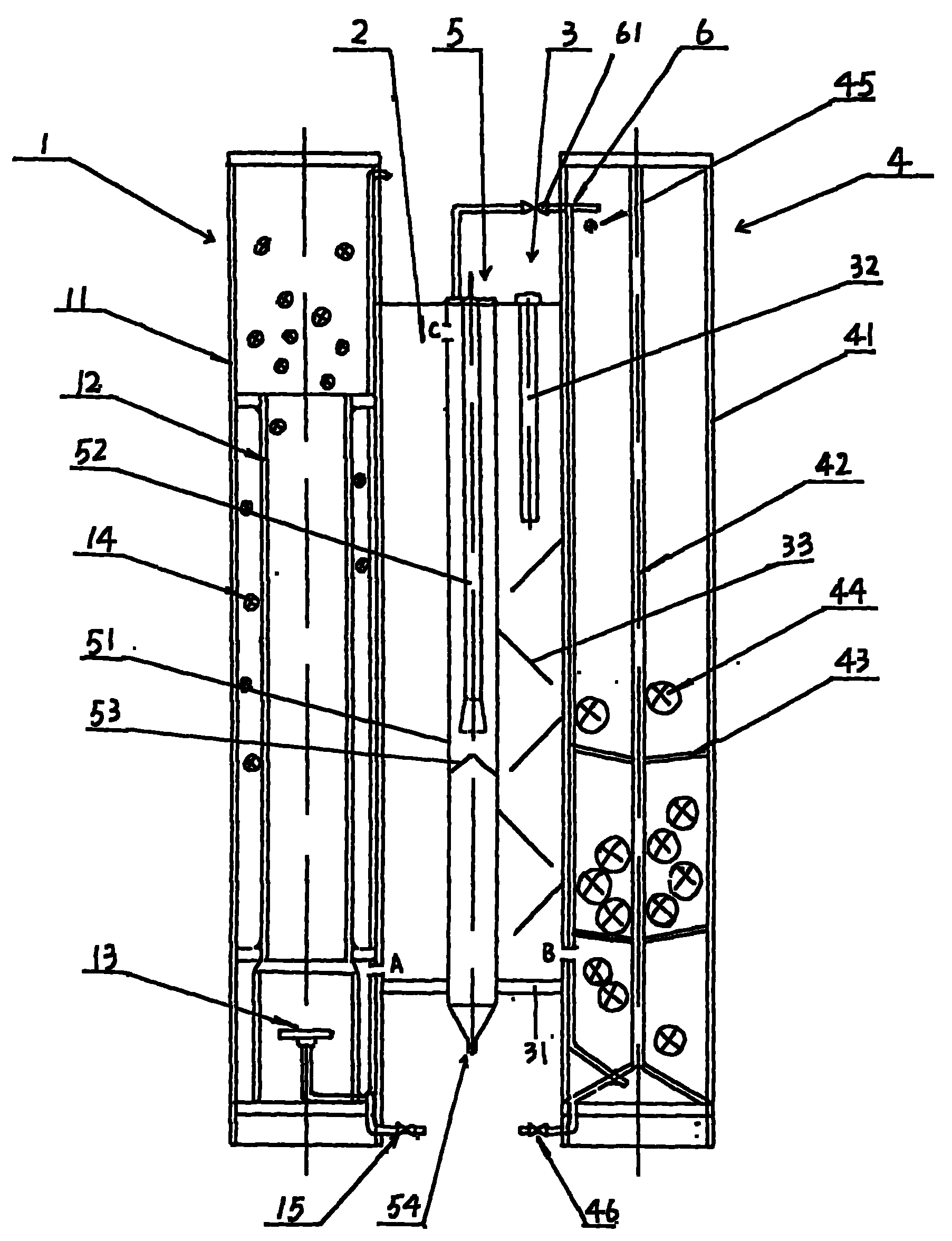

1、一种小型污水循环处理装置，其特征在于：包括按工艺流程连成一体 的兼氧桶、反应器、净化桶和净化过滤器、设置在兼氧桶内的固液分离器、 联系净化桶和固液分离器的循环净化机构、分别与反应器、净化桶联系的气 泵以及相应的连接管路，其中，反应器与兼氧桶的连接面下部设有连通口相 通，固液分离器的上部设有连通口与兼氧桶相通，净化过滤器与净化桶的连 接面下部设有连通口相通，反应器的上部还通过连通管与净化桶上部连通， 循环净化机构的主体设置在净化桶内，并设有管路与固液分离器连通;
所述的反应器包括外筒、内筒、曝气器和充装在反应器内的悬浮填料， 所述的内筒为一上下贯通的直管，架空固定在外筒中间，其周围和上下与外 筒之间都留有间隙，所述的曝气器设置在内筒的下方并通过气体管路与气泵 连通，在反应器的上部设有潜水泵通过管路与兼氧桶相连，曝气器和潜水泵 采用可脱卸方式安装，在反应器的底部设有排污机构;
所述的净化过滤器包括筒体和膜过滤器，膜过滤器设置在筒体的上部， 其主体部分深入筒体，其上端露出在筒体外并设有清水出水口与出水管路连 通，在膜过滤器下方的筒体内，从上至下交错设有斜板，在净化过滤器的底 端设有进水及回流机构。
2、根据权利要求1所述的小型污水循环处理装置，其特征在于：所述的 固液分离器包括筒体和插入筒体内的污水进水管，在污水进水管下方的设有 一锥形挡板，在筒体下端设有固体污物排放机构。
3、根据权利要求1所述的小型污水循环处理装置，其特征在于：所述的 净化桶包括桶体和设在桶体中心的曝气管，曝气管通过气体管路与气泵连 通，在桶体与曝气管之间连接有隔离板，在桶体内充装有流离球，在净化桶 的上部设有溢流口与溢流管连通，在净化桶的底部设有排污机构。
4、根据权利要求1所述的小型污水循环处理装置，其特征在于：所述的 循环净化机构包括循环泵、过滤器、电磁阀和相应的连接管道，循环泵设置 在净化桶内，其进水管深入净化桶的底部，过滤器设置在净化桶内的上部， 电磁阀设置在净化桶与固液分离器之间，三者通过三通和相应的管道互连， 电磁阀还通过管道与固液分离器连通。
5、根据权利要求1所述的小型污水循环处理装置，其特征在于：所述的 膜过滤器中的过滤膜为负离子纤维膜，该负离子纤维膜的渗透孔的孔径为0.2- 1.0μm。
6、根据权利要求4所述的小型污水循环处理装置，其特征在于：所述的 过滤器内充装有过滤和脱色材料。
说明书
小型污水循环处理装置
技术领域
本发明涉及节水环保设施，尤其涉及一种小型污水循环处理装置。
背景技术
我国的水资源贫乏，随着人口的增加和国民经济的高速发展，用水的矛 盾越来越突出，节约用水已成为全体国民的共识和行动。在节约用水的诸多 方法中，水的循环利用有着广阔的发展空间和巨大的开发潜力。尤其是联系 千家万户的生活用水，目前还处于放任自流的状态，人们能采取的节水办法 只有少用水，如采用节水型的卫具等，只有极少数人采取了一些有限的二次 利用措施，如利用洗衣或洗菜的水去浇花草或冲厕所等。家庭用水的大部 分，包括冲马桶、洗衣、洗脸、洗脚、淋浴用水，都白白地流走了。这些生 活用水的循环利用目前还没有完善的措施和有效的使用设备。
发明内容
本发明的目的，在于提供一种能循环利用家庭生活用水的小型污水循环 处理装置，并可推广到其它办公场所或野外环境。
本发明的目的是这样实现的，一种小型污水循环处理装置，其特征在 于：包括按工艺流程连成一体的兼氧桶、反应器、净化桶和净化过滤器、设 置在兼氧桶内的固液分离器、联系净化桶和固液分离器的循环净化机构、分 别与反应器、净化桶联系的气泵以及相应的连接管路，其中，反应器与兼氧 桶的连接面下部设有连通口相通，固液分离器的上部设有连通口与兼氧桶相 通，净化过滤器与净化桶的连接面下部设有连通口相通，反应器的上部还通 过连通管与净化桶上部连通，循环净化机构的主体设置在净化桶内，并设有 管路与固液分离器连通;
所述的反应器包括外筒、内筒、曝气器和充装在反应器内的悬浮填料， 所述的内筒为一上下贯通的直管，架空固定在外筒中间，其周围和上下与外 筒之间都留有间隙，所述的曝气器设置在内筒的下方并通过气体管路与气泵 连通，在反应器的上部设有潜水泵通过管路与兼氧桶相连，曝气器和潜水泵 采用可脱卸方式安装，在反应器的底部设有排污机构;
所述的净化过滤器包括筒体和膜过滤器，膜过滤器设置在筒体的上部， 其主体部分深入筒体，其上端露出在筒体外并设有清水出水口与出水管路连 通，在膜过滤器下方的筒体内，从上至下交错设有斜板，在净化过滤器的底 端设有进水及回流机构。
所述的固液分离器包括筒体和插入筒体内的污水进水管，在污水进水管 下方的设有一锥形挡板，在筒体下端设有固体污物排放机构。
所述的净化桶包括桶体和设在桶体中心的曝气管，曝气管通过气体管路 与气泵连通，在桶体与曝气管之间连接有隔离板，在桶体内充装有流离球， 在净化桶的上部设有溢流口与溢流管连通，在净化桶的底部设有排污机构。
所述的循环净化机构包括循环泵、过滤器、电磁阀和相应的连接管道， 循环泵设置在净化桶内，其进水管深入净化桶的底部，过滤器设置在净化桶 内的上部，电磁阀设置在净化桶与固液分离器之间，三者通过三通和相应的 管道互连，电磁阀还通过管道与固液分离器连通。
所述的膜过滤器中的过滤膜为负离子纤维膜，该负离子纤维膜的渗透孔 的孔径为0.2-1.0μm。
所述的过滤器内充装有过滤和脱色材料。
本发明的小型污水循环处理装置可将日常生活用水收集起来经处理后变 成无菌无污物符合卫生要求的清水循环利用，大大节约了用水，具有巨大的 经济效益和社会效益。特别适合于家庭，也适用于海岛山顶野外、名胜旅游 景点、公交总站调度室、银行储蓄所、医院手术室、放射性工作环境、长途 客运汽车、边防部队、流动性工地等使用场合。
