申请日2018.02.09
公开(公告)日2018.10.02
IPC分类号E03F3/02; E03F3/04; E03F5/22; E03B1/04
摘要

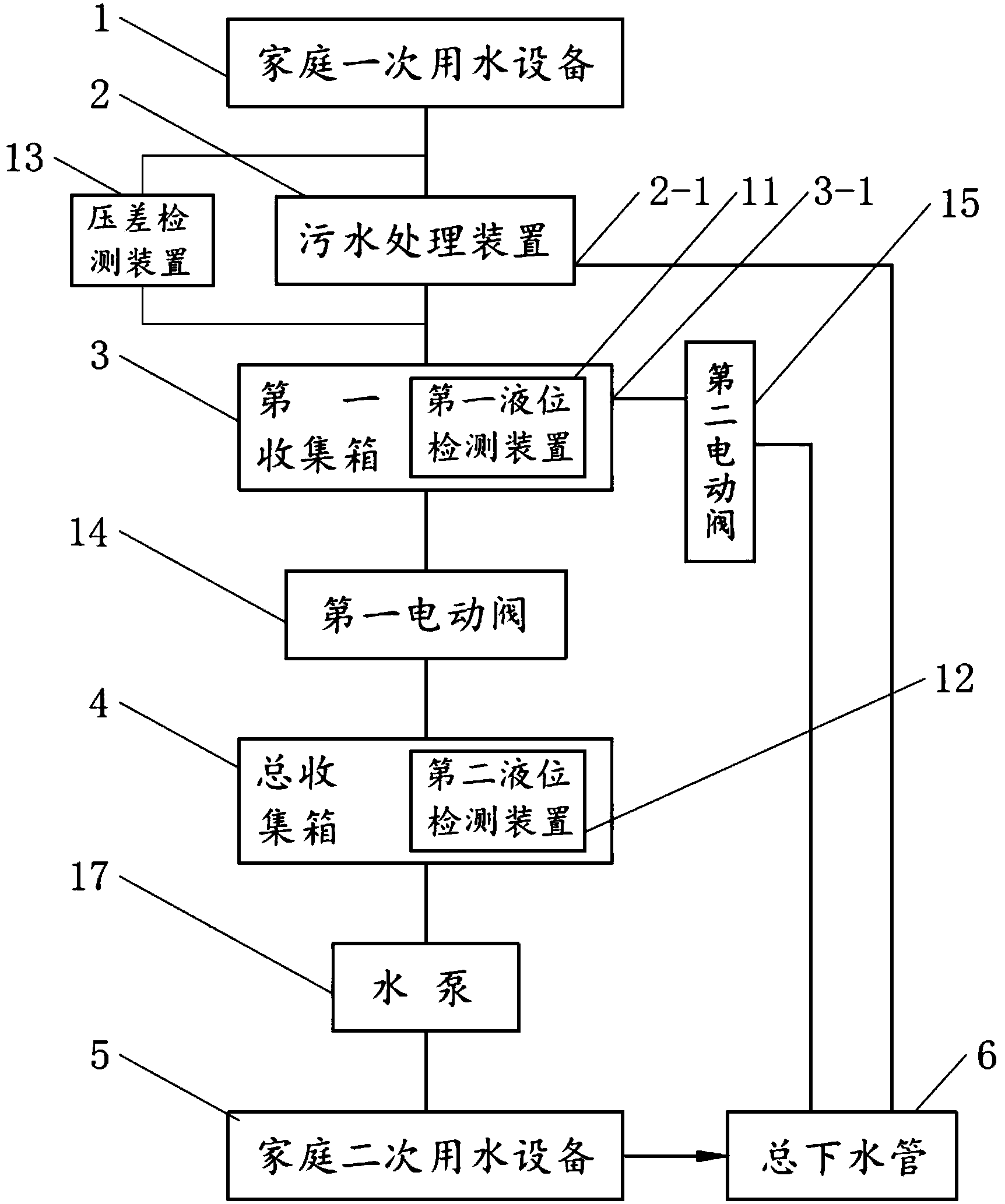

本实用新型涉及一种家庭智能中水处理系统，包含：污水处理系统、控制系统和总下水管，其中：所述污水处理系统包括：污水处理装置，其进水端与家庭一次用水设备的出水端通过管道连通，所述污水处理装置包括出水端和排污端，该排污端与所述总下水管通过管道连通;收集箱，其进水端与所述污水处理装置的出水端通过管道连通，其出水端通过水泵将流出的水输送至家庭二次用水设备;所述控制系统包括：液位检测装置，设置于所述收集箱上;处理器，与所述液位检测装置连接。本实用新型用以实现水循环利用、减少排污，节约用水。
权利要求书
1.一种家庭智能中水处理系统，其特征在于，包括污水处理系统、控制系统和总下水管，其中：
所述污水处理系统包括：
污水处理装置，其进水端与家庭一次用水设备的出水端通过管道连通，所述污水处理装置包括出水端和排污端，该排污端与所述总下水管通过管道连通;
收集箱，其进水端与所述污水处理装置的出水端通过管道连通，其出水端通过水泵将流出的水输送至家庭二次用水设备;
所述控制系统包括：
液位检测装置，设置于所述收集箱上;
处理器，与所述液位检测装置连接。
2.如权利要求1所述的家庭智能中水处理系统，其特征在于，所述收集箱包括：
第一收集箱，其进水端与所述污水处理装置的出水端通过管道连通;
总收集箱，其进水端与所述第一收集箱的出水端通过管道连通、出水端与所述水泵的进水端通过管道连通;
所述第一收集箱的出水端与所述总收集箱的进水端之间连接的管道上设置有第一电动阀，所述第一电动阀与所述处理器连接。
3.如权利要求2所述的家庭智能中水处理系统，其特征在于，所述液位检测装置包括：
第一液位检测装置，设于所述第一收集箱上，与所述处理器连接;
第二液位检测装置，设于所述总收集箱上，与所述处理器连接。
4.如权利要求3所述的家庭智能中水处理系统，其特征在于，所述第一收集箱还包括溢流口，设于所述第一收集箱靠近箱体顶部的一侧壁上，与所述总下水管连接;
所述溢流口与所述总下水管之间连接的管道上设置有第二电动阀，所述第二电动阀与所述处理器连接。
5.如权利要求1所述的家庭智能中水处理系统，其特征在于，所述控制系统还包括：
压差检测装置，其一端设于所述污水处理装置的进口管道上、另一端设于所述污水处理装置的出口管道上，与所述处理器连接。
6.如权利要求5所述的家庭智能中水处理系统，其特征在于，所述控制系统还包括：
报警装置，用于在收到报警信号时执行报警操作，与处理器连接。
7.如权利要求6所述的家庭智能中水处理系统，其特征在于，所述报警装置包括警示灯系统，该警示灯系统包括过压保护电路、功率放大电路以及警示灯，警示灯的外表面上附着有防水层;
警示灯连接过压保护电路的正极端、另一端连接功率放大电路;
过压保护电路，包括：电压输入端Vr、第一限幅电路、第二限幅电路，其中，所述电压输入端Vr接有第一电阻R1;所述第一限幅电路包括第一电压V1、第二电阻R2、第三电阻R3、第一电容C1和NPN双极型晶体管Q1;所述第二限幅电路包括第二电压V2、第四电阻R4、第五电阻R5、第二电容C2和PNP双极型晶体管Q2;所述第二电阻R2串联于第一电压V1和NPN双极型晶体管Q1的基极之间;所述第三电阻R3与第一电容C1并联，该第三电阻R3和第一电容C1的一端均与NPN双极型晶体管Q1的基极相连接;所述第三电阻R3和第一电容C1的另一端及NPN双极型晶体管Q1的集电极均连接在参考地GND上;所述第四电阻R4串联于第二电压V2和PNP双极型晶体管Q2的基极之间;所述第五电阻R5与第二电容C2并联，该第五电阻R5和第二电容C2的一端均与PNP双极型晶体管Q2的基极相连接;所述第五电阻R5和第二电容C2的另一端及PNP双极型晶体管Q2的集电极均连接在参考地GND上;所述NPN双极型晶体管Q1的发射极和PNP双极型晶体管Q2的发射极均接在功率放大电路20的输入端Vi上;
所述功率放大电路包括：三极管T1和三极管T2，三极管T1的基极上串联第三电容C3，三极管T1的发射寄5和三极管T2的发射极间串联第六电阻R6和第七电阻R7，三极管T1的集电极与三极管T2的集电极间串联第四电容C4，三极管T2的基极上串联第五电容C5。
8.如权利要求1所述的家庭智能中水处理系统，其特征在于，所述家庭一次用水设备包括洗浴池、洗漱池、洗衣池、洗菜池中的任意一种或多种结合;
所述家庭一次用水设备的出水端与所述污水处理装置的进水端通过管道连通;
或者，多个家庭一次用水设备的出水端通过管道并联并与所述污水处理装置的进水端通过管道连通。
9.如权利要求8所述的家庭智能中水处理系统，其特征在于，还包括防冻内循环系统，其包括第三电动阀、第四电动阀、防冻换热水箱、第五电动阀、第六电动阀、第七电动阀、温度检测装置，其中：
所述第三电动阀和第四电动阀，与所述洗浴池的出水端通过管道连通且两者之间相互并联，均与所述处理器连接;
所述防冻换热水箱，与所述第四电动阀的出水端通过管道连通，包括水箱、设于所述水箱内腔且进出口均固定于所述水箱侧壁的换热管、设于所述水箱靠近水箱箱体顶部侧壁上的进水口、以及设于所述水箱一侧壁的出水口，所述换热管的进口与所述第四电动阀的出水端通过管道连通、换热管的出口与所述总下水管通过管道连通，所述出水口与总收集箱的出水端通过管道连通，所述进水口与所述第六电动阀的出水端通过管道连通;
所述第五电动阀和第六电动阀，与所述水泵的出水端通过管道连通且两者之间相互并联，与所述处理器连接;
所述第七电动阀，其进水端与所述防冻换热水箱的出水口通过管道连通、出水端与所述水泵的进口管道通过管路连通，与所述处理器连接;
所述温度检测装置，设于所述水泵的进口管道上，与所述处理器连接。
说明书
家庭智能中水处理系统
技术领域
本实用新型涉及水处理技术领域，特别涉及一种家庭智能中水处理系统。
背景技术
现有给排水装置，大都是将用过的废水直接排入废水管道，不分可回收水资源还是不可回收水资源。这样一样，大量的可利用水资源的使用价值不能得以体现，不仅浪费了水资源而且不利于环境保护。
节约用水、节约能源是当前社会的主流，家庭及办公场所轻污染的生活用水经过处理再利用是人们非常关心的课题。中水即指：通过中水道输送，经过处理后符合相应水质标准的水，为低质给水用户使用，例如：把家庭中厨房、洗衣、洗澡等生活用水收集起来，经过处理，处理后达到国家回水标准，再用泵和管道输送到各家各户的卫生间的便槽、抽水马桶使用，该水亦可作为住宅小区绿化、庭院洒水、洗车和消防用水等使用。国内目前现有的中水处理设备大都是传统的工艺模式，往往需要鼓风机和接触氧化的大量填料，同时也需要沉淀池，且能耗和钢材耗量高。
实用新型内容
本实用新型提供的一种家庭智能中水处理系统，用以实现水循环利用、减少排污，节约用水。
本实用新型的技术方案是提供一种家庭智能中水处理系统，包括污水处理系统、控制系统和总下水管，其中：
所述污水处理系统包括：
污水处理装置，其进水端与家庭一次用水设备的出水端通过管道连通，所述污水处理装置包括出水端和排污端，该排污端与所述总下水管通过管道连通;
收集箱，其进水端与所述污水处理装置的出水端通过管道连通，其出水端通过水泵将流出的水输送至家庭二次用水设备;
所述控制系统包括：
液位检测装置，设置于所述收集箱上;
处理器，与所述液位检测装置连接。
在一个实施例中，所述收集箱包括：
第一收集箱，其进水端与所述污水处理装置的出水端通过管道连通;
总收集箱，其进水端与所述第一收集箱的出水端通过管道连通、出水端与所述水泵的进水端通过管道连通;
所述第一收集箱的出水端与所述总收集箱的进水端之间连接的管道上设置有第一电动阀，所述第一电动阀与所述处理器连接。
优选的，所述液位检测装置包括：
第一液位检测装置，设于所述第一收集箱上，与所述处理器连接;
第二液位检测装置，设于所述总收集箱上，与所述处理器连接。
优选的，所述第一收集箱还包括溢流口，设于所述第一收集箱靠近箱体顶部的一侧壁上，与所述总下水管连接;
所述溢流口与所述总下水管之间连接的管道上设置有第二电动阀，所述第二电动阀与所述处理器连接。
在一个实施例中，所述控制系统还包括：
压差检测装置，其一端设于所述污水处理装置的进口管道上、另一端设于所述污水处理装置的出口管道上，与所述处理器连接。
在一个实施例中，所述控制系统还包括：
报警装置，用于在收到报警信号时执行报警操作，与处理器连接。
在一个实施例中，所述报警装置包括警示灯系统，该警示灯系统包括过压保护电路、功率放大电路以及警示灯，警示灯的外表面上附着有防水层;
警示灯连接过压保护电路的正极端、另一端连接功率放大电路;
过压保护电路，包括：电压输入端Vr、第一限幅电路、第二限幅电路，其中，所述电压输入端Vr接有第一电阻R1;所述第一限幅电路包括第一电压V1、第二电阻R2、第三电阻R3、第一电容C1和NPN双极型晶体管Q1;所述第二限幅电路包括第二电压V2、第四电阻R4、第五电阻R5、第二电容C2和PNP双极型晶体管Q2;所述第二电阻R2串联于第一电压V1和NPN双极型晶体管Q1的基极之间;所述第三电阻R3与第一电容C1并联，该第三电阻R3和第一电容C1的一端均与NPN双极型晶体管Q1的基极相连接;所述第三电阻R3和第一电容C1的另一端及NPN双极型晶体管Q1的集电极均连接在参考地GND上;所述第四电阻R4串联于第二电压V2和PNP双极型晶体管Q2的基极之间;所述第五电阻R5与第二电容C2并联，该第五电阻R5和第二电容C2的一端均与PNP双极型晶体管Q2的基极相连接;所述第五电阻R5和第二电容C2的另一端及PNP双极型晶体管Q2的集电极均连接在参考地GND上;所述NPN双极型晶体管Q1的发射极和PNP双极型晶体管Q2的发射极均接在功率放大电路20的输入端Vi上;
所述功率放大电路包括：三极管T1和三极管T2，三极管T1的基极上串联第三电容C3，三极管T1的发射寄5和三极管T2的发射极间串联第六电阻R6和第七电阻R7，三极管T1的集电极与三极管T2的集电极间串联第四电容C4，三极管T2的基极上串联第五电容C5。
在一个实施例中，所述家庭一次用水设备包括洗浴池、洗漱池、洗衣池、洗菜池中的任意一种。
优选的，所述家庭一次用水设备的出水端与所述污水处理装置的进水端通过管道连通。
在一个实施例中，所述家庭一次用水设备包括洗浴池、洗漱池、洗衣池、洗菜池中的任意多种的结合。
优选的，多个家庭一次用水设备的出水端通过管道并联并与所述污水处理装置的进水端通过管道连通。
在一个实施例中，所述家庭智能中水处理系统还包括防冻内循环系统，其包括第三电动阀、第四电动阀、防冻换热水箱、第五电动阀、第六电动阀、第七电动阀、温度检测装置，其中：
所述第三电动阀和第四电动阀，与所述洗浴池的出水端通过管道连通且两者之间相互并联，均与所述处理器连接;
所述防冻换热水箱，与所述第四电动阀的出水端通过管道连通，包括水箱、设于所述水箱内腔且进出口均固定于所述水箱侧壁的换热管、设于所述水箱靠近水箱箱体顶部侧壁上的进水口、以及设于所述水箱一侧壁的出水口，所述换热管的进口与所述第四电动阀的出水端通过管道连通、换热管的出口与所述总下水管通过管道连通，所述出水口与所述总收集箱的出水端通过管道连通，所述进水口与所述第六电动阀的出水端通过管道连通;
所述第五电动阀和第六电动阀，与所述水泵的出水端通过管道连通且两者之间相互并联，与所述处理器连接;
所述第七电动阀，其进水端与所述防冻换热水箱的出水口通过管道连通、出水端与所述水泵的进口管道通过管路连通，与所述处理器连接;
所述温度检测装置，设于所述水泵的进口管道上，与所述处理器连接。
本实用新型的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。
