申请日2018.02.09
公开(公告)日2018.09.25
IPC分类号G01N1/10
摘要
本实用新型公开了一种污水土壤采集取样装置，包括横杆，所述横杆的一侧固定安装有二号手握杆，所述横杆的另一侧固定安装有一号手握杆，所述横杆的下端固定安装有固定杆。本实用新型所述的一种污水土壤采集取样装置，设有卡槽、转轴、卡板与一号弹性连接杆，通过设置卡槽将脚踏杆与固定杆进行连接，当要对脚踏杆的位置进行改变时，只需将脚踏杆从卡槽上拉出卡入另一个卡槽即可，且当采样器外表面的采样孔采集到土壤时，在转轴的作用下，可拨动卡板将采样孔内的土壤拨出，较为方便，并通过在固定杆内设置三个弹性连接杆能够让使用者在按压固定杆时使固定杆具有一定的弹性，使操作更加省力，带来更好的使用前景。
权利要求书

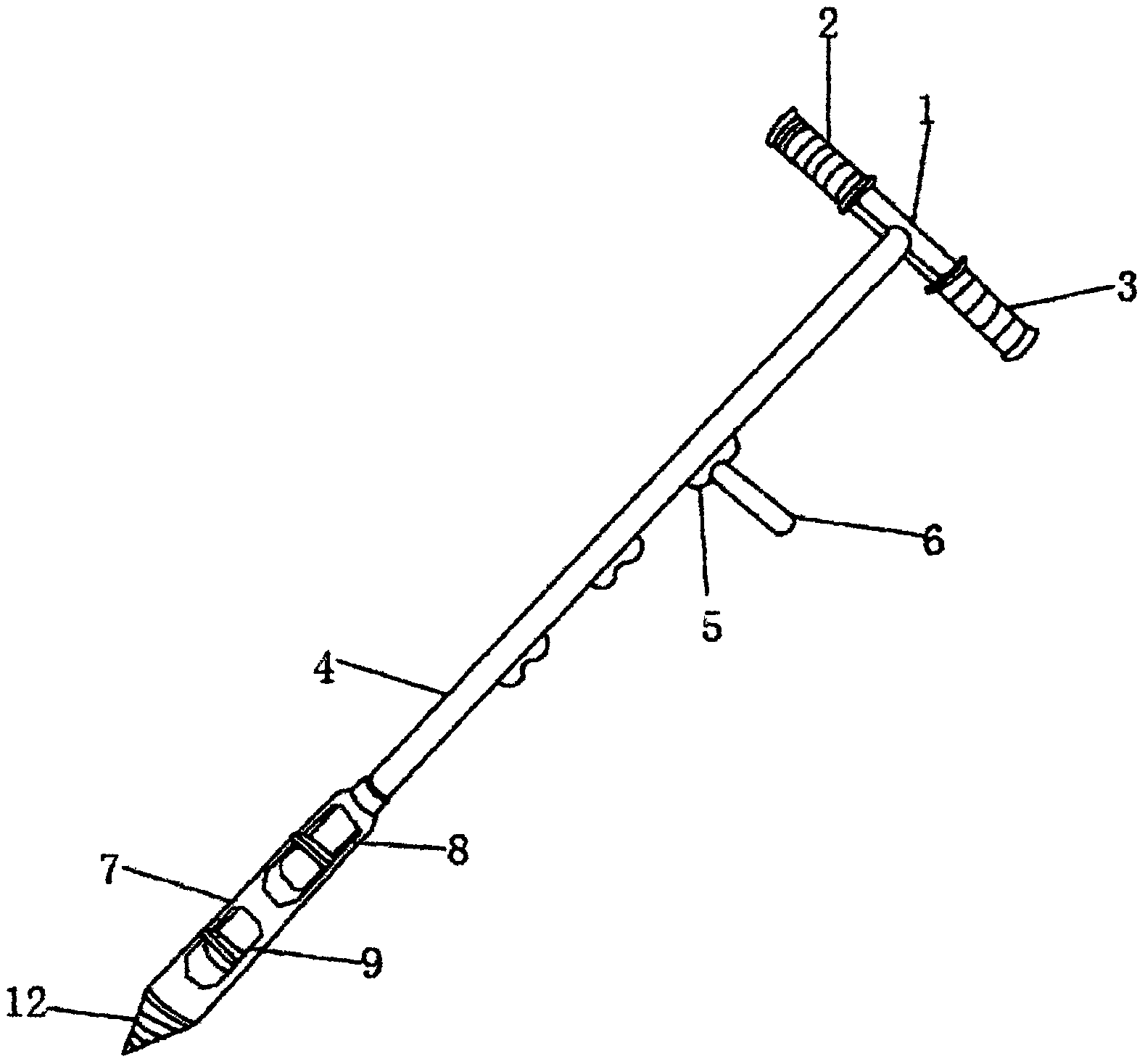

1.一种污水土壤采集取样装置，包括横杆(1)，其特征在于：所述横杆(1)的一侧固定安装有二号手握杆(3)，所述横杆(1)的另一侧固定安装有一号手握杆(2)，所述横杆(1)的下端固定安装有固定杆(4)，所述固定杆(4)的一侧固定安装有卡槽(5)，所述卡槽(5)的一端设有脚踏杆(6)，所述固定杆(4)的下端固定安装有采样器(7)，所述采样器(7)的外表面设有一号采样孔(8)，且采样器(7)的外表面的一号采样孔(8)的下方设有二号采样孔(9)，所述采样器(7)的内侧设有转轴(10)，所述采样器(7)的内侧的转轴(10)的一端固定安装有卡板(11)，所述固定杆(4)的内部固定安装有一号弹性连接杆(13)，所述固定杆(4)的内部的一号弹性连接杆(13)的下端固定安装有一号隔板(14)，且固定杆(4)的内部的一号隔板(14)的下端固定安装有二号弹性连接杆(15)，所述固定杆(4)的内部的二号弹性连接杆(15)的下端固定安装有二号隔板(16)，所述固定杆(4)的内部的二号隔板(16)的下端固定安装有三号弹性连接杆(17)。
2.根据权利要求1所述的一种污水土壤采集取样装置，其特征在于：所述一号手握杆(2)与二号手握杆(3)的外表面均固定安装有防滑棉套，且一号手握杆(2)与二号手握杆(3)关于横杆(1)对称。
3.根据权利要求1所述的一种污水土壤采集取样装置，其特征在于：所述卡槽(5)的外表面涂有防锈涂层，且卡槽(5)的数量为三组。
4.根据权利要求1所述的一种污水土壤采集取样装置，其特征在于：所述采样器(7)的下端固定安装有锥头(12)，所述锥头(12)的外表面设有凹痕，凹痕的数量为若干组，凹痕呈等距直线排布。
5.根据权利要求1所述的一种污水土壤采集取样装置，其特征在于：所述一号弹性连接杆(13)、二号弹性连接杆(15)与三号弹性连接杆(17)的外表面均设有环形弹簧，环形弹簧的数量为若干组。
6.根据权利要求1所述的一种污水土壤采集取样装置，其特征在于：所述横杆(1)与固定杆(4)互为九十度夹角，且固定杆(4)的外表面涂有防腐蚀涂层。
说明书
一种污水土壤采集取样装置
技术领域
本实用新型涉及采集取样装置领域，特别涉及一种污水土壤采集取样装置。
背景技术
如今随着人们对环境的重视，一般都会对一些污水中的土壤进行随机检测，在对污水土壤的土质进行检测时通常需要对污水土壤进行取用，在取样时，通常是使用一种污水土壤采集取样装置来进行采集，现有的污水土壤采集取样装置在使用时存在一定的弊端，脚踏杆的位置是固定的，不能够对其位置进行改变，无法适应不同的工作要求，在采集土壤完成后，土壤不易从采集孔内取出，整个装置缺乏弹性，使用时较为费力，在实际使用时带来了一定的影响，为此，我们提出一种污水土壤采集取样装置。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种污水土壤采集取样装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种污水土壤采集取样装置，包括横杆，所述横杆的一侧固定安装有二号手握杆，所述横杆的另一侧固定安装有一号手握杆，所述横杆的下端固定安装有固定杆，所述固定杆的一侧固定安装有卡槽，所述卡槽的一端设有脚踏杆，所述固定杆的下端固定安装有采样器，所述采样器的外表面设有一号采样孔，且采样器的外表面的一号采样孔的下方设有二号采样孔，所述采样器的内侧设有转轴，所述采样器的内侧的转轴的一端固定安装有卡板，所述固定杆的内部固定安装有一号弹性连接杆，所述固定杆的内部的一号弹性连接杆的下端固定安装有一号隔板，且固定杆的内部的一号隔板的下端固定安装有二号弹性连接杆，所述固定杆的内部的二号弹性连接杆的下端固定安装有二号隔板，所述固定杆的内部的二号隔板的下端固定安装有三号弹性连接杆。
优选的，所述一号手握杆与二号手握杆的外表面均固定安装有防滑棉套，且一号手握杆与二号手握杆关于横杆对称。
优选的，所述卡槽的外表面涂有防锈涂层，且卡槽的数量为三组。
优选的，所述采样器的下端固定安装有锥头，所述锥头的外表面设有凹痕，凹痕的数量为若干组，凹痕呈等距直线排布。
优选的，所述一号弹性连接杆、二号弹性连接杆与三号弹性连接杆的外表面均设有环形弹簧，环形弹簧的数量为若干组。
优选的，所述横杆与固定杆互为九十度夹角，且固定杆的外表面涂有防腐蚀涂层。
本实用新型所达到的有益效果是：设有卡槽、转轴、卡板与一号弹性连接杆，通过设置卡槽将脚踏杆与固定杆进行连接，当要对脚踏杆的位置进行改变时，只需将脚踏杆从卡槽上拉出卡入另一个卡槽即可，可以适应不同的工作要求，且当采样器外表面的采样孔采集到土壤时，在转轴的作用下，可拨动卡板将采样孔内的土壤拨出，较为方便，并通过在固定杆内设置三个弹性连接杆能够让使用者在按压固定杆时使固定杆具有一定的弹性，使操作更加省力，带来更好的使用前景。
