申请日2018.02.06
公开(公告)日2018.06.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于反渗透技术的全自动污水净化设备，包括污水净化箱，所述污水净化箱的上方连通有进水管，所述污水净化箱的一侧下方连通有排水管，所述污水净化箱的内部两组侧壁上均焊接有固定板，所述固定板的上方竖直焊接有两组导向杆，所述固定板的上方设置有安装板，所述安装板与固定板之间连接有两组震动弹簧，两组所述安装板之间通过螺钉连接有粗过滤网，所述粗过滤网呈倒置的V型结构，且粗过滤网的底部通过螺钉固定有连接杆，所述连接杆的底部焊接有移动框，所述污水净化箱的内部设置有反渗透过滤膜。本实用新型污水净化处理效果较好，且可自动快速的将粗过滤网上的滤渣清除，避免粗过滤网堵塞，有效的提高过滤效率。
权利要求书

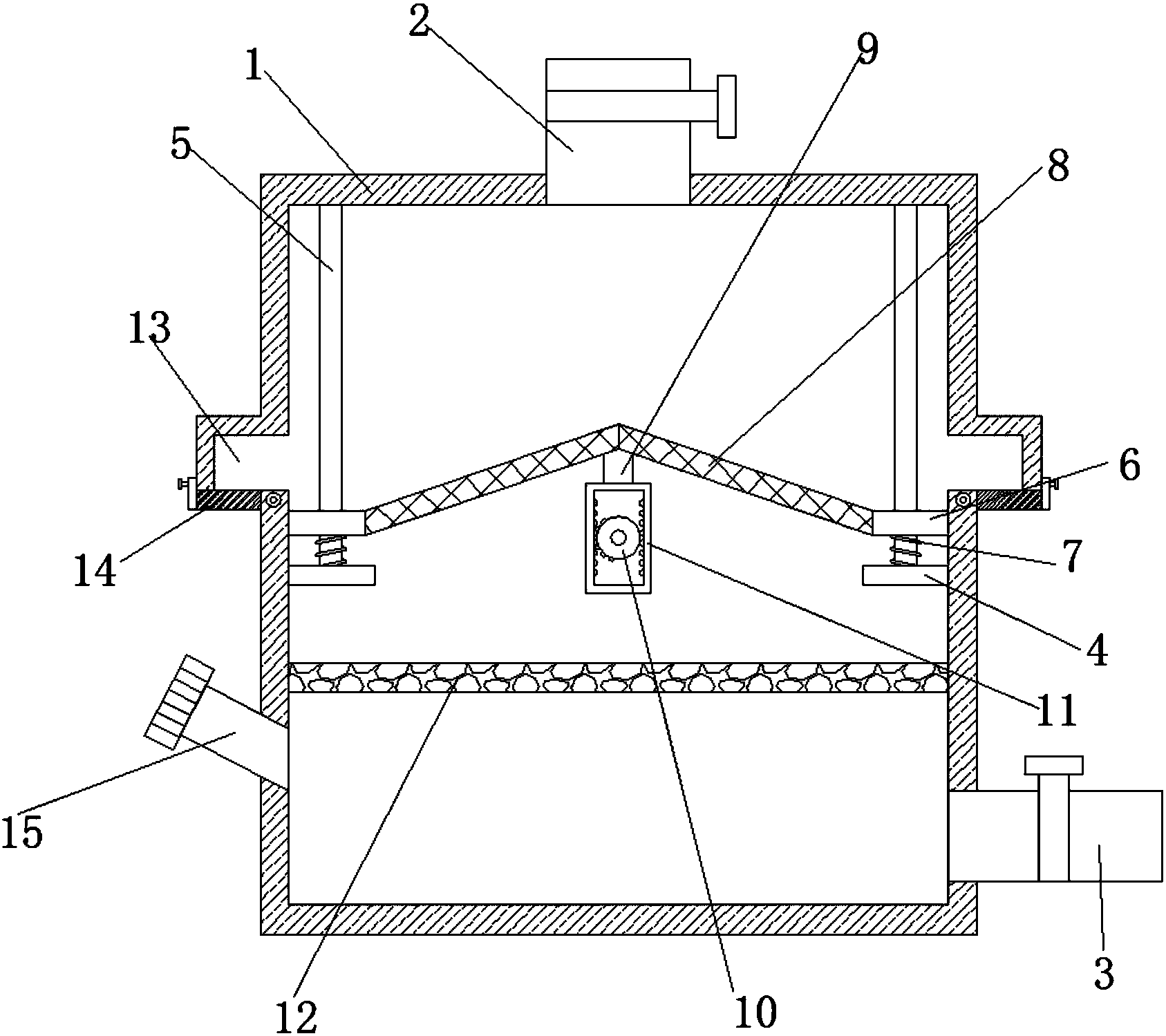

1.一种基于反渗透技术的全自动污水净化设备，包括污水净化箱(1)，其特征在于，所述污水净化箱(1)的上方连通有进水管(2)，所述污水净化箱(1)的一侧下方连通有排水管(3)，所述污水净化箱(1)的内部两组侧壁上均焊接有固定板(4)，所述固定板(4)的上方竖直焊接有两组导向杆(5)，所述固定板(4)的上方设置有安装板(6)，所述安装板(6)与固定板(4)之间连接有两组震动弹簧(7)，两组所述安装板(6)之间通过螺钉连接有粗过滤网(8)，所述粗过滤网(8)呈倒置的V型结构，且粗过滤网(8)的底部通过螺钉固定有连接杆(9)，所述连接杆(9)的底部焊接有移动框(11)，所述移动框(11)的内部设置有半齿轮(10)，所述污水净化箱(1)的内部设置有反渗透过滤膜(12)，所述反渗透过滤膜(12)设置在移动框(11)的下方，所述污水净化箱(1)的两组侧壁上均设置有废渣槽(13)，所述废渣槽(13)的底部开设有出渣口，且出渣口的底部设置有盖板(14)，所述污水净化箱(1)的一侧下方设置有投药口(15)，所述投药口(15)设置在反渗透过滤膜(12)的下方，所述污水净化箱(1)的一侧通过螺钉连接有支撑板(16)，所述支撑板(16)上通过螺钉固定有驱动电机(17)，所述驱动电机(17)的输出轴上连接有转动杆(18)，且转动杆(18)设置在污水净化箱(1)的内部并与半齿轮(10)连接。
2.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，所述进水管(2)与排水管(3)上均设置有流量调控阀。
3.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，两组所述导向杆(5)结构相同，对称设置在固定板(4)的两端，且导向杆(5)远离固定板(4)的一端分别焊接在污水净化箱(1)的顶部。
4.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，所述安装板(6)的两端对称开设有两组圆形孔，且安装板(6)通过两组圆形孔套接在固定板(4)上的两组导向杆(5)上。
5.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，所述震动弹簧(7)的两端分别与安装板(6)、固定板(4)焊接，且震动弹簧(7)套接在导向杆(5)上。
6.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，所述移动框(11)的两组侧壁内部均设置有移动齿条，且移动齿条与半齿轮(10)啮合。
7.根据权利要求1所述的一种基于反渗透技术的全自动污水净化设备，其特征在于，所述盖板(14)的一端与污水净化箱(1)的侧壁铰接，且远离污水净化箱(1)的一侧设置有固定卡销。
说明书
一种基于反渗透技术的全自动污水净化设备
技术领域
本实用新型涉及污水净化技术领域，尤其涉及一种基于反渗透技术的全自动污水净化设备。
背景技术
污水主要有生活污水、工业废水和初期雨水，通常来自生活和工业生产的排出水，含有各种有害杂质，对环境有一定污染性。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒重金属等污染物。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。
各种污水在处理过程中均需要进行过滤净化，但现有的污水净化过程在过滤过程中容易发生杂质堵塞现象与反渗透显现，影响连续的净化功能，进而影响污水过滤的效率，为此我们设计出一种基于反渗透技术的全自动污水净化设备来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种基于反渗透技术的全自动污水净化设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种基于反渗透技术的全自动污水净化设备，包括污水净化箱，所述污水净化箱的上方连通有进水管，所述污水净化箱的一侧下方连通有排水管，所述污水净化箱的内部两组侧壁上均焊接有固定板，所述固定板的上方竖直焊接有两组导向杆，所述固定板的上方设置有安装板，所述安装板与固定板之间连接有两组震动弹簧，两组所述安装板之间通过螺钉连接有粗过滤网，所述粗过滤网呈倒置的V型结构，且粗过滤网的底部通过螺钉固定有连接杆，所述连接杆的底部焊接有移动框，所述移动框的内部设置有半齿轮，所述污水净化箱的内部设置有反渗透过滤膜，所述反渗透过滤膜设置在移动框的下方，所述污水净化箱的两组侧壁上均设置有废渣槽，所述废渣槽的底部开设有出渣口，且出渣口的底部设置有盖板，所述污水净化箱的一侧下方设置有投药口，所述投药口设置在反渗透过滤膜的下方，所述污水净化箱的一侧通过螺钉连接有支撑板，所述支撑板上通过螺钉固定有驱动电机，所述驱动电机的输出轴上连接有转动杆，且转动杆设置在污水净化箱的内部并与半齿轮连接。
优选的，所述进水管与排水管上均设置有流量调控阀。
优选的，两组所述导向杆结构相同，对称设置在固定板的两端，且导向杆远离固定板的一端分别焊接在污水净化箱的顶部。
优选的，所述安装板的两端对称开设有两组圆形孔，且安装板通过两组圆形孔套接在固定板上的两组导向杆上。
优选的，所述震动弹簧的两端分别与安装板、固定板焊接，且震动弹簧套接在导向杆上。
优选的，所述移动框的两组侧壁内部均设置有移动齿条，且移动齿条与半齿轮啮合。
优选的，所述盖板的一端与污水净化箱的侧壁铰接，且远离污水净化箱的一侧设置有固定卡销。
与现有技术相比，本实用新型的有益效果是：本实用新型中，污水通过进液管进入污水净化箱中，通过污水净化箱中的粗过滤网对污水进行粗过滤预处理，在经过反渗透过滤膜对污水进行精过滤处理，污水净化效果较好，且通过去的电机驱动粗过滤网震动，将粗过滤网上的滤渣震落，避免粗过滤网堵塞，有效的提高过滤效率，此装置，污水净化处理效果较好，且可自动快速的将粗过滤网上的滤渣清除，避免粗过滤网堵塞，有效的提高过滤效率。
