申请日2018.02.06
公开(公告)日2018.07.20
IPC分类号C02F7/00; B01F13/02; B01F7/00
摘要
本发明公开了一种用于工业废水处理的曝气装置，包括池体、固定架、搅拌轴、曝气叶片、曝气板、进水管和排水管,所述池体的顶部固定连接有固定架,固定架的内部设有双向丝杆,双向丝杆的左右两端分别套设有滑块,滑块的顶部与固定架抵接，滑块与双向丝杆螺纹连接，滑块的下表面固定连接有搅拌电机,搅拌电机的轴伸端固定连接有搅拌轴,池体的底部设有曝气板,固定架的左侧壁固定连接有鼓风机,利用搅拌板搅动污水，使污水与气泡混合更为充分，在曝气的同时曝气板上下振动，防止淤泥在曝气板上堆积，避免曝气头被淤泥堵塞，利用曝气叶片扬起表层污水，使污水与空气充分接触，对表层污水进行曝气，利用搅拌杆搅动污水，使污水与气泡混合更加充分。
权利要求书

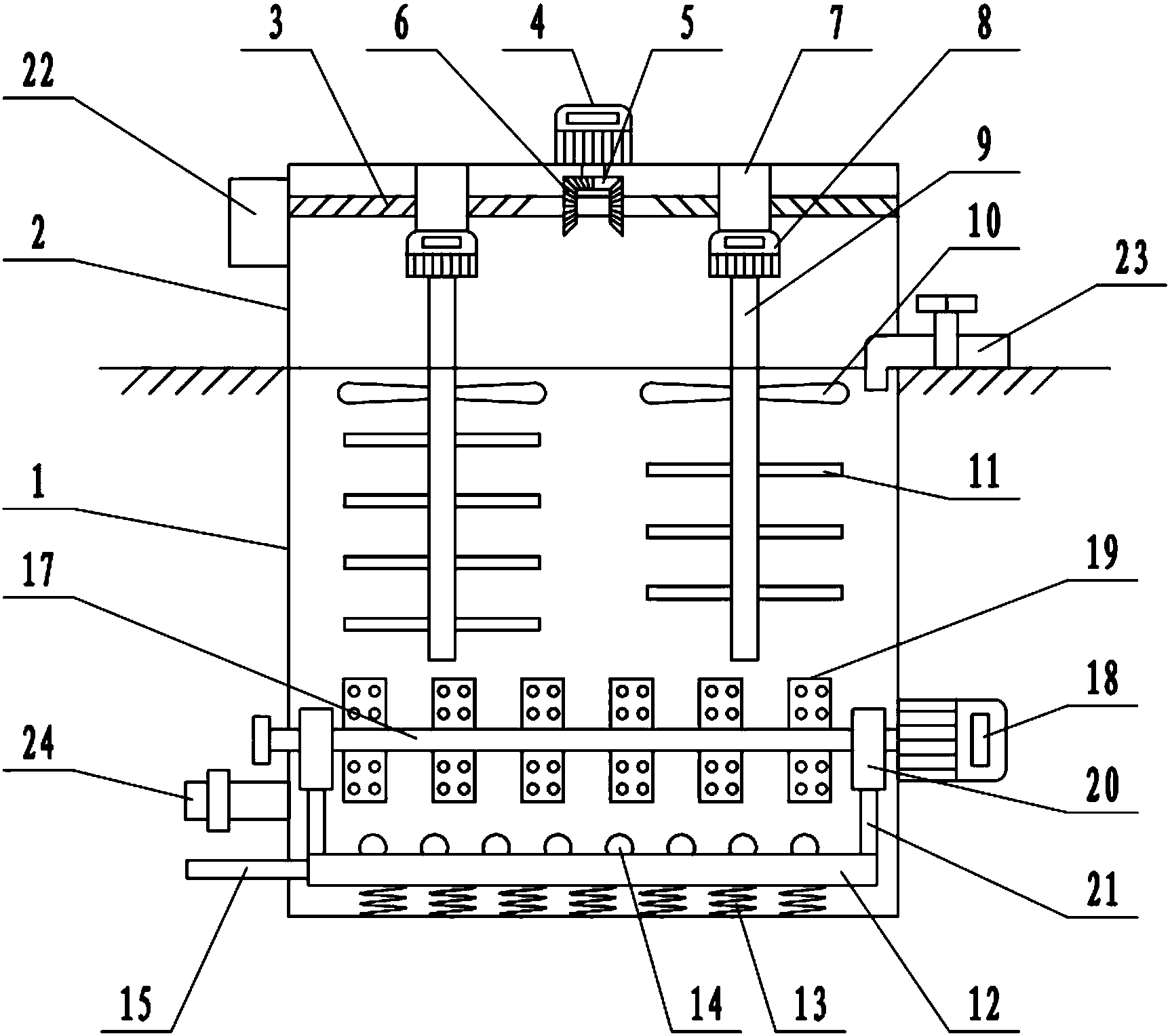

1.一种用于工业废水处理的曝气装置，包括池体(1)、固定架(2)、搅拌轴(9)、曝气叶片(10)、曝气板(12)、进水管(23)和排水管(24),其特征在于，所述池体(1)的顶部固定连接有固定架(2),固定架(2)的内部设有双向丝杆(3),双向丝杆(3)的左右两端分别与固定架(2)的内壁转动连接，固定架(2)的上表面固定连接有第一电机(4),第一电机(4)的轴伸端穿过固定架(2)延伸到固定架(2)的下方，第一电机(4)的轴伸端套设有半锥齿轮(5),半锥齿轮(5)的左右两侧分别设有从动锥齿轮(6),从动锥齿轮(6)套设在双向丝杆(3)上，半锥齿轮(5)分别与两个从动锥齿轮(6)间歇啮合，双向丝杆(3)的左右两端分别套设有滑块(7),滑块(7)的顶部与固定架(2)抵接，滑块(7)与双向丝杆(3)螺纹连接，滑块(7)的下表面固定连接有搅拌电机(8),搅拌电机(8)的轴伸端固定连接有搅拌轴(9),搅拌轴(9)伸入池体(1)内，搅拌轴(9)上固定连接有曝气叶片(10),搅拌轴(9)上还分布有若干搅拌杆(11),池体(1)的底部设有曝气板(12),池体(1)的底部设有输气管(15),输气管(15)通过伸缩软管(16)与曝气板(12)相连通，固定架(2)的左侧壁固定连接有鼓风机(22),鼓风机(22)的排气口通过软管与曝气轴(17)左端的旋通接头连通，鼓风机(22)的排气口还通过软管与输气管(15)的左端连通，曝气轴(17)的左右两端分别套设有凸轮(20),曝气板(12)的左右两端分别固定连接有连杆(21),连杆(21)的顶端与凸轮(20)抵接。
2.根据权利要求1所述的用于工业废水处理的曝气装置，其特征在于，所述曝气板(12)的上方设有曝气轴(17),曝气轴(17)的左右两端分别与池体(1)的侧壁转动连接，池体(1)的右侧壁固定连接有第二电机(18),第二电机(18)的轴伸端穿过池体(1)与曝气轴(17)固定连接，曝气轴(17)的表面分布有搅拌板(19),曝气轴(17)的左端穿过池体(1)的左侧壁延伸到池体(1)的左侧。
3.根据权利要求1所述的用于工业废水处理的曝气装置，其特征在于，所述曝气轴(17)、搅拌板(19)内部中空，曝气轴(17)与搅拌板(19)连通，搅拌板(19)的表面分布有曝气孔。
4.根据权利要求1所述的用于工业废水处理的曝气装置，其特征在于，所述曝气板(12)的下表面通过弹簧(13)与池体(1)的底部相连接，曝气板(12)内部中空，曝气板(12)的上表面分布有若干曝气头(14)。
5.根据权利要求2所述的用于工业废水处理的曝气装置，其特征在于，所述曝气轴(17)的左端安装有旋通接头。
6.根据权利要求1所述的用于工业废水处理的曝气装置，其特征在于，所述池体(1)的顶部安装有进水管(23),进水管(23)上安装有阀门。
7.根据权利要求1所述的用于工业废水处理的曝气装置，其特征在于，所述池体(1)的左侧壁下方安装有排水管(24),排水管(24)上安装有阀门。
说明书
一种用于工业废水处理的曝气装置
技术领域
本发明涉及一种污水处理设备，具体是一种用于工业废水处理的曝气装置。
背景技术
工业污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物， 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种用于工业废水处理的曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于工业废水处理的曝气装置，包括池体、固定架、搅拌轴、曝气叶片、曝气板、进水管和排水管,所述池体的顶部固定连接有固定架,固定架的内部设有双向丝杆,双向丝杆的左右两端分别与固定架的内壁转动连接，固定架的上表面固定连接有第一电机,第一电机的轴伸端穿过固定架延伸到固定架的下方，第一电机的轴伸端套设有半锥齿轮,半锥齿轮的左右两侧分别设有从动锥齿轮,从动锥齿轮套设在双向丝杆上，半锥齿轮分别与两个从动锥齿轮间歇啮合，双向丝杆的左右两端分别套设有滑块,滑块的顶部与固定架抵接，滑块与双向丝杆螺纹连接，滑块的下表面固定连接有搅拌电机,搅拌电机的轴伸端固定连接有搅拌轴,搅拌轴伸入池体内，搅拌轴上固定连接有曝气叶片,搅拌轴上还分布有若干搅拌杆,池体的底部设有曝气板,池体的底部设有输气管,输气管通过伸缩软管与曝气板相连通，固定架的左侧壁固定连接有鼓风机,鼓风机的排气口通过软管与曝气轴左端的旋通接头连通，鼓风机的排气口还通过软管与输气管的左端连通，曝气轴的左右两端分别套设有凸轮,曝气板的左右两端分别固定连接有连杆,连杆的顶端与凸轮抵接。
作为本发明进一步的方案：所述曝气板的上方设有曝气轴,曝气轴的左右两端分别与池体的侧壁转动连接，池体的右侧壁固定连接有第二电机,第二电机的轴伸端穿过池体与曝气轴固定连接，曝气轴的表面分布有搅拌板,曝气轴的左端穿过池体的左侧壁延伸到池体的左侧。
作为本发明再进一步的方案：所述曝气轴、搅拌板内部中空，曝气轴与搅拌板连通，搅拌板的表面分布有曝气孔。
作为本发明再进一步的方案：所述曝气板的下表面通过弹簧与池体的底部相连接，曝气板内部中空，曝气板的上表面分布有若干曝气头。
作为本发明再进一步的方案：所述曝气轴的左端安装有旋通接头。
作为本发明再进一步的方案：所述池体的顶部安装有进水管,进水管上安装有阀门。
作为本发明再进一步的方案：所述池体的左侧壁下方安装有排水管,排水管上安装有阀门。
与现有技术相比，本发明的有益效果是：利用鼓风机将空气输送至曝气板和曝气轴内，排入污水中，对底层污水进行曝气，利用搅拌板搅动污水，使污水与气泡混合更为充分，在曝气的同时曝气板上下振动，防止淤泥在曝气板上堆积，避免曝气头被淤泥堵塞，利用曝气叶片扬起表层污水，使污水与空气充分接触，对表层污水进行曝气，利用搅拌杆搅动污水，将污水中的气泡打散，使污水与气泡混合更加充分，进一步提升曝气效果，滑块左右移动，扩大了搅拌范围，进一步提高搅拌效果，使污水与气泡混合更加均匀。
