申请日2018.02.06
公开(公告)日2018.09.28
IPC分类号C02F9/06; C02F103/16
摘要

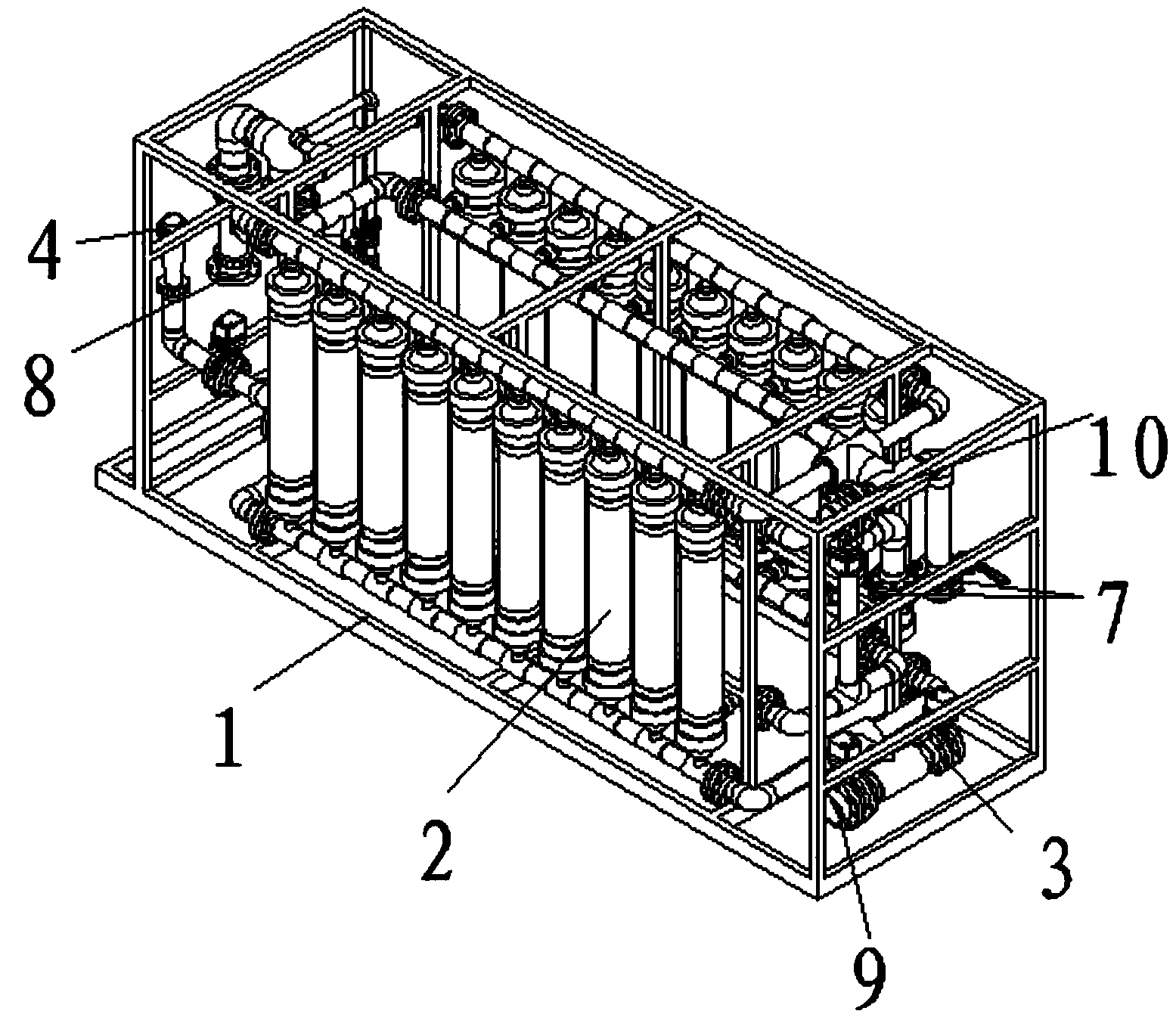

本实用新型涉及一种用于电镀废水回用处理的超滤装置，包括架体和设于架体上的多个并联的滤筒，所述滤筒包括由壳体围合成的滤腔和设于滤腔内的超滤膜，滤腔由超滤膜分隔成进水侧和出水侧，所述进水侧的下端连接有电镀液进口管道，上端连接有浓水出口管道，所述出水侧连接有产水管道;所述进水侧设有阴极棒和阳极棒，阴极棒和阳极棒位于远离超滤膜的位置，阴极棒和阳极棒连接有低压直流电源。本方案在滤筒内设置阴极棒和阳极棒，可降低超滤膜表面的离子浓度，从而提高超滤装置的产水率。
权利要求书
1.一种用于电镀废水回用处理的超滤装置，包括架体和设于架体上的多个并联的滤筒，其特征在于：所述滤筒包括由壳体围合成的滤腔和设于滤腔内的超滤膜，滤腔由超滤膜分隔成进水侧和出水侧，所述进水侧的下端连接有电镀液进口管道，上端连接有浓水出口管道，所述出水侧连接有产水管道;所述进水侧设有阴极棒和阳极棒，阴极棒和阳极棒位于远离超滤膜的位置，阴极棒和阳极棒连接有低压直流电源。
2.根据权利要求1所述的用于电镀废水回用处理的超滤装置，其特征在于：所述滤筒的进水侧下端还连接有化学清洗进水口，进水侧上端以及出水侧连接有化学清洗回流口。
3.根据权利要求1所述的用于电镀废水回用处理的超滤装置，其特征在于：所述滤筒的出水侧还连接有反洗进水口，滤筒的进水侧下端连接有反洗下排放口，进水侧上端连接有反洗上排放口。
4.根据权利要求1所述的用于电镀废水回用处理的超滤装置，其特征在于：所述滤筒内的超滤膜沿滤筒轴向设置，进水侧位于超滤膜的内侧，所述阳极棒和阴极棒设于轴心处，阳极棒和阴极棒由沿其长度方向设置的多个绝缘支架固定。
5.根据权利要求1所述的用于电镀废水回用处理的超滤装置，其特征在于：所述阳极棒和阴极棒均为石墨电极棒。
说明书
一种用于电镀废水回用处理的超滤装置
技术领域
本实用新型涉及一种用于电镀废水回用处理的超滤装置，属于电镀水净化设备技术领域。
背景技术
目前，电镀工业生产过程会排放大量的清洗废水，其中含有铬、镍、铜、锌等重金属离子、氢化物和各种有机物等有毒有害物质。含有毒有害物质的电镀废水如未进行妥善处置而直接排放，将会严重污染环境和水生生物的生存。常规的电镀清洗废水主要包括化学沉淀法、离子交换法、膜分离法等，虽然化学沉淀法能够有效去除电镀清洗废水中重金属离子，但仍会产生大量污泥，需要进一步专业处理，且未实现重金属资源的回收。
电镀生产过程中的高用水量以及排放出的重金属对水环境的污染极大的制约了电镀工业的可持续发展。因此，电镀清洗废水的治理在国内外普遍受到重视，提出多种治理方法，通过将有毒治理为无毒、有害转化为无害、回收贵重金属、水循环使用等措施消除和减少重金属的排放量。随着电镀工业的快速发展和环保要求的日益提高，目前电镀废水的回收利用已经进入循环经济整合阶段，资源回收利用是发展的主流方向。
传统电镀清洗废水在线回收方法存在多种问题，水无法循环利用，水费和污水处理费占总生产成本的15-20%;一些重金属排到水体中无法回收，变成永远性污染物，在生物链中转移和积累，最终危害人类健康。
由于反渗透技术的逐渐成熟，在废水处理过程中可回收大部分水，且回收率高，因此反渗透技术的广泛应用将会带来良好的环境效益和经济效益。
反渗透膜超滤装置在进行废水处理时，产水率与废水的盐浓度存在很大关系，由于电镀废水的盐浓度比较高，超滤装置的产水率一般较低。另外，在处理过程中，废水中的一部分盐会在膜表面吸附形成胶体，进一步阻碍膜的渗透性，导致产水率降低。
实用新型内容
本实用新型的目的在于提供一种用于电镀废水回用处理的超滤装置，具体方案为：
一种用于电镀废水回用处理的超滤装置，包括架体和设于架体上的多个并联的滤筒，所述滤筒包括由壳体围合成的滤腔和设于滤腔内的超滤膜，滤腔由超滤膜分隔成进水侧和出水侧，所述进水侧的下端连接有电镀液进口管道，上端连接有浓水出口管道，所述出水侧连接有产水管道;所述进水侧设有阴极棒和阳极棒，阴极棒和阳极棒位于远离超滤膜的位置，阴极棒和阳极棒连接有低压直流电源。
进一步的，所述滤筒的进水侧下端还连接有化学清洗进水口，进水侧上端以及出水侧连接有化学清洗回流口。
进一步的，所述滤筒的出水侧还连接有反洗进水口，滤筒的进水侧下端连接有反洗下排放口，进水侧上端连接有反洗上排放口。
进一步的，所述滤筒内的超滤膜沿滤筒轴向设置，进水侧位于超滤膜的内侧，所述阳极棒和阴极棒设于轴心处，阳极棒和阴极棒由沿其长度方向设置的多个绝缘支架固定。
进一步的，所述阳极棒和阴极棒均为石墨电极棒。
本实用新型的有益点在于：本方案针对超滤装置在对电镀废水处理时产水率低的问题，在滤腔内设置阴极棒和阳极棒，阴极棒和阳极棒在连接低压直流电源后，可在远离超滤膜的位置形成电场，电场的存在可在滤腔中的溶液中引起浓度差，使阴阳离子聚集于电场中，而降低超滤膜表面的离子浓度，从而提高超滤装置的产水率。
