申请日2018.04.30
公开(公告)日2018.11.13
IPC分类号C02F1/00
摘要
本发明涉及一种投放器，尤其涉及一种用于城镇污水处理的净化剂投放器。本发明要解决的技术问题是提供一种能够便捷均匀投放净化剂的用于城镇污水处理的净化剂投放器。为了解决上述技术问题，本发明提供了这样一种用于城镇污水处理的净化剂投放器，包括有第一安装板、第二安装板、第三安装板、左右调节机构、固定机构、驱动机构、防堵机构、投放机构、进料斗、存放箱和出料管;第一安装板沿竖直方向固接于污水处理池侧部。本发明达到了能够便捷均匀投放净化剂的效果。
权利要求书

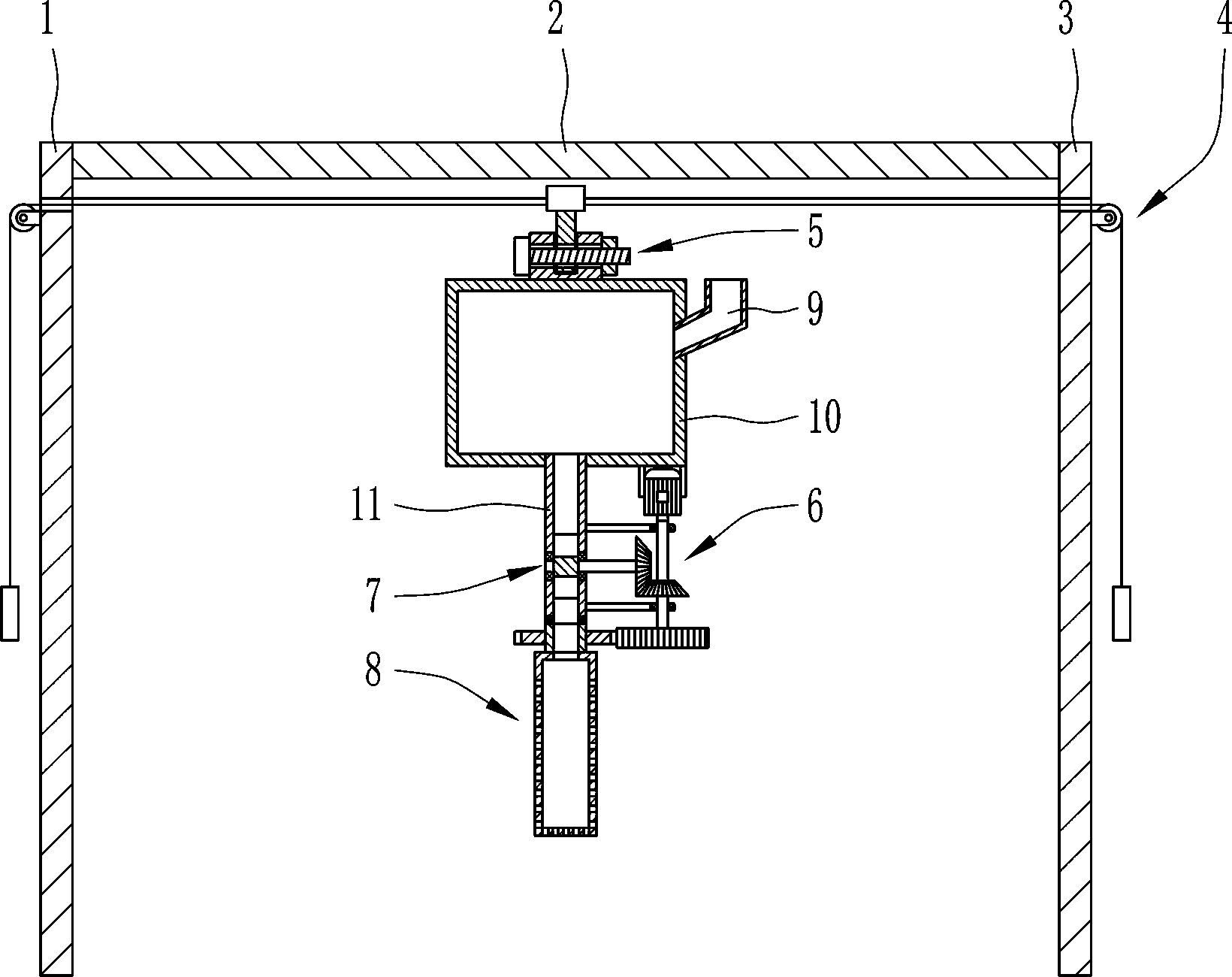

1.一种用于城镇污水处理的净化剂投放器，其特征在于，包括有第一安装板(1)、第二安装板(2)、第三安装板(3)、左右调节机构(4)、固定机构(5)、驱动机构(6)、防堵机构(7)、投放机构(8)、进料斗(9)、存放箱(10)和出料管(11);第一安装板(1)沿竖直方向固接于污水处理池侧部，第三安装板(3)沿竖直方向固接于污水处理池远离第一安装板(1)的侧部;第二安装板(2)沿水平方向一端固接于第一安装板(1)靠近第二安装板(2)的侧部，另一端固接于第二安装板(2)靠近第一安装板(1)的侧部;左右调节机构(4)固接于第二安装板(2)底部;固定机构(5)固接于存放箱(10)顶部，且固定机构(5)与左右调节机构(4)输出端固接;进料斗(9)固接于存放箱(10)侧部上方，且进料斗(9)与存放箱(10)内连通;出料管(11)沿竖直方向固接于存放箱(10)底部，且与存放箱(10)内连通;驱动机构(6)固接于存放箱(10)底部及出料管(11)外侧部;防堵机构(7)固接于出料管(11)内侧壁，且贯穿出料管(11)与驱动机构(6)传动连接;投放机构(8)固接于出料管(11)底部，且与驱动机构(6)传动连接。
2.根据权利要求1所述的一种用于城镇污水处理的净化剂投放器，其特征在于，左右调节机构(4)包括有第一圆环(41)、第一拉线(42)、第一定滑轮(44)、第一滑块(45)、第一滑轨(46)、第二定滑轮(47)、第二拉线(49)和第二圆环(410);第一滑轨(46)沿水平方向固接于第二安装板(2)底部，第一滑块(45)与第一滑轨(46)滑动连接，第一安装板(1)侧部开设有第一通孔(43)，第三安装板(3)侧部开设有第二通孔(48);第一定滑轮(44)固接于第一安装板(1)远离第二安装板(2)的侧部，且紧靠第一通孔(43);第一拉线(42)一端固接于第一圆环(41)顶部，另一端绕过第一定滑轮(44)并穿过第一通孔(43)固接于第一滑块(45)靠近第一安装板(1)的侧部;第二定滑轮(47)固接于第三安装板(3)远离第二安装板(2)的侧部，且紧靠第二通孔(48);第二拉线(49)一端固接于第二圆环(410)顶部，另一端绕过第二定滑轮(47)并穿过第二通孔(48)固接于第一滑块(45)靠近第三安装板(3)的侧部。
3.根据权利要求2所述的一种用于城镇污水处理的净化剂投放器，其特征在于，固定机构(5)包括有第二螺栓(51)、安装块(52)、第一固定杆(55)和螺母(58);安装块(52)固接于存放箱(10)顶部，第一固定杆(55)沿竖直方向固接于第一滑块(45)底部，安装块(52)顶部开设有供第一固定杆(55)插入的第一凹槽(56);第一凹槽(56)一内侧壁开设有第三通孔(53)，另一内侧壁开设有第五通孔(57);第一固定杆(55)侧部开设有第四通孔(54)，第二螺栓(51)依次穿过第三通孔(53)、第四通孔(54)、第五通孔(57)与螺母(58)螺接。
4.根据权利要求3所述的一种用于城镇污水处理的净化剂投放器，其特征在于，驱动机构(6)包括有第二固定杆(61)、第三固定杆(62)、第一连接杆(63)、第二连接杆(64)、电机(65)、第一轴承座(66)、第一转轴(67)、第一锥齿轮(68)、第二轴承座(69)和第一圆柱齿轮(610);第一连接杆(63)沿竖直方向固接于存放箱(10)外底部，第二连接杆(64)沿竖直方向固接于存放箱(10)外底部，电机(65)固接于第一连接杆(63)与第二连接杆(64)之间，第三固定杆(62)沿水平方向固接于存放箱(10)靠近电机(65)的侧部，第二固定杆(61)沿水平方向固接于存放箱(10)靠近电机(65)的侧部，第三固定杆(62)位于第二固定杆(61)上方，第一轴承座(66)固接于第三固定杆(62)端部，第二轴承座(69)固接于第二固定杆(61)端部;第一转轴(67)一端与第一轴承座(66)枢接并贯穿第一轴承座(66)与电机(65)输出端固接，另一端与第二轴承座(69)枢接并贯穿第二轴承座(69)与第一圆柱齿轮(610)固接;第一圆柱齿轮(610)与投放机构(8)传动连接;第一锥齿轮(68)固接于第一转轴(67)，且位于第一轴承座(66)与第二轴承座(69)之间;第一锥齿轮(68)与防堵机构(7)传动连接。
5.根据权利要求4所述的一种用于城镇污水处理的净化剂投放器，其特征在于，防堵机构(7)包括有连接板(71)、第三轴承座(72)、转筒(73)、第四轴承座(74)、第二转轴(75)和第二锥齿轮(76);第三轴承座(72)嵌于出料管(11)远离电机(65)的侧部，第四轴承座(74)嵌于出料管(11)靠近电机(65)的侧部;第二转轴(75)一端与第三轴承座(72)枢接，另一端与第四轴承座(74)枢接并贯穿第四轴承座(74)与第二锥齿轮(76)固接;转筒(73)固接于第二转轴(75)上，且位于出料管(11)内;多个连接板(71)沿转筒(73)的周向等间距固接于转筒(73)周部，第二锥齿轮(76)与第一锥齿轮(68)啮合。
6.根据权利要求5所述的一种用于城镇污水处理的净化剂投放器，其特征在于，投放机构(8)包括有投放箱(83)、第二圆柱齿轮(84)、第二滑块(86)、环形滑轨(87)、第三滑块(89)和圆管(810);存放箱(10)底部开设有环形凹槽(85)，环形滑轨(87)固接于环形凹槽(85)内顶部，第二滑块(86)、第三滑块(89)与环形滑轨(87)滑动连接，圆管(810)固接于第二滑块(86)、第三滑块(89)端部，第二圆柱齿轮(84)固接于圆管(810)，第二圆柱齿轮(84)与第一圆柱齿轮(610)啮合，投放箱(83)沿竖直方向固接于圆管(810)底部，投放箱(83)顶部开设有第六通孔(88);投放箱(83)一侧开设有第二投放孔(82)，另一侧开设有第三投放孔(811);投放箱(83)底部开设有第一投放孔(81)。
7.根据权利要求6所述的一种用于城镇污水处理的净化剂投放器，其特征在于，该用于城镇污水处理的净化剂投放器还包括有第一固定板(13)、第二固定板(14)、第一螺栓(16)和盖板(17);盖板(17)与进料斗(9)顶部铰接，第一固定板(13)沿水平方向固接于进料斗(9)远离存放箱(10)的侧部，第一固定板(13)开设有第一螺纹孔(12)，第二固定板(14)沿水平方向固接于盖板(17)靠近第一固定板(13)的侧部，第二固定板(14)开设有第二螺纹孔(15)，第一螺栓(16)与第一螺纹孔(12)、第二螺纹孔(15)螺接。
8.根据权利要求7所述的一种用于城镇污水处理的净化剂投放器，其特征在于，该用于城镇污水处理的净化剂投放器还包括有第一楔形块(18)和第二楔形块(19);第一楔形块(18)、第二楔形块(19)固接于存放箱(10)内底部，且第一楔形块(18)、第二楔形块(19)关于存放箱(10)竖直中轴线成轴对称。
说明书
一种用于城镇污水处理的净化剂投放器
技术领域
本发明涉及一种投放器，尤其涉及一种用于城镇污水处理的净化剂投放器。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程;污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在净化剂投放在污水内的过程中存在很多的问题，如现有的一些净化剂在投放过程中，由于净化剂的量投放不定，导致污水内的净化剂分布不均，一方面影响污水的处理净化过程，另一方面影响净化剂的净化效率，降低净化剂的使用效果，因此亟需研发一种能够便捷均匀投放净化剂的用于城镇污水处理的净化剂投放器。
发明内容
(1)要解决的技术问题
本发明为了克服现有的一些净化剂在投放过程中，由于净化剂的量投放不定，导致污水内的净化剂分布不均，一方面影响污水的处理净化过程，另一方面影响净化剂的净化效率，降低净化剂的使用效果的缺点，本发明要解决的技术问题是提供一种能够便捷均匀投放净化剂的用于城镇污水处理的净化剂投放器。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种用于城镇污水处理的净化剂投放器，包括有第一安装板、第二安装板、第三安装板、左右调节机构、固定机构、驱动机构、防堵机构、投放机构、进料斗、存放箱和出料管;第一安装板沿竖直方向固接于污水处理池侧部，第三安装板沿竖直方向固接于污水处理池远离第一安装板的侧部;第二安装板沿水平方向一端固接于第一安装板靠近第二安装板的侧部，另一端固接于第二安装板靠近第一安装板的侧部;左右调节机构固接于第二安装板底部;固定机构固接于存放箱顶部，且固定机构与左右调节机构输出端固接;进料斗固接于存放箱侧部上方，且进料斗与存放箱内连通;出料管沿竖直方向固接于存放箱底部，且与存放箱内连通;驱动机构固接于存放箱底部及出料管外侧部;防堵机构固接于出料管内侧壁，且贯穿出料管与驱动机构传动连接;投放机构固接于出料管底部，且与驱动机构传动连接。
优选地，左右调节机构包括有第一圆环、第一拉线、第一定滑轮、第一滑块、第一滑轨、第二定滑轮、第二拉线和第二圆环;第一滑轨沿水平方向固接于第二安装板底部，第一滑块与第一滑轨滑动连接，第一安装板侧部开设有第一通孔，第三安装板侧部开设有第二通孔;第一定滑轮固接于第一安装板远离第二安装板的侧部，且紧靠第一通孔;第一拉线一端固接于第一圆环顶部，另一端绕过第一定滑轮并穿过第一通孔固接于第一滑块靠近第一安装板的侧部;第二定滑轮固接于第三安装板远离第二安装板的侧部，且紧靠第二通孔;第二拉线一端固接于第二圆环顶部，另一端绕过第二定滑轮并穿过第二通孔固接于第一滑块靠近第三安装板的侧部。
优选地，固定机构包括有第二螺栓、安装块、第一固定杆和螺母;安装块固接于存放箱顶部，第一固定杆沿竖直方向固接于第一滑块底部，安装块顶部开设有供第一固定杆插入的第一凹槽;第一凹槽一内侧壁开设有第三通孔，另一内侧壁开设有第五通孔;第一固定杆侧部开设有第四通孔，第二螺栓依次穿过第三通孔、第四通孔、第五通孔与螺母螺接。
优选地，驱动机构包括有第二固定杆、第三固定杆、第一连接杆、第二连接杆、电机、第一轴承座、第一转轴、第一锥齿轮、第二轴承座和第一圆柱齿轮;第一连接杆沿竖直方向固接于存放箱外底部，第二连接杆沿竖直方向固接于存放箱外底部，电机固接于第一连接杆与第二连接杆之间，第三固定杆沿水平方向固接于存放箱靠近电机的侧部，第二固定杆沿水平方向固接于存放箱靠近电机的侧部，第三固定杆位于第二固定杆上方，第一轴承座固接于第三固定杆端部，第二轴承座固接于第二固定杆端部;第一转轴一端与第一轴承座枢接并贯穿第一轴承座与电机输出端固接，另一端与第二轴承座枢接并贯穿第二轴承座与第一圆柱齿轮固接;第一圆柱齿轮与投放机构传动连接;第一锥齿轮固接于第一转轴，且位于第一轴承座与第二轴承座之间;第一锥齿轮与防堵机构传动连接。
优选地，防堵机构包括有连接板、第三轴承座、转筒、第四轴承座、第二转轴和第二锥齿轮;第三轴承座嵌于出料管远离电机的侧部，第四轴承座嵌于出料管靠近电机的侧部;第二转轴一端与第三轴承座枢接，另一端与第四轴承座枢接并贯穿第四轴承座与第二锥齿轮固接;转筒固接于第二转轴上，且位于出料管内;多个连接板沿转筒的周向等间距固接于转筒周部，第二锥齿轮与第一锥齿轮啮合。
优选地，投放机构包括有投放箱、第二圆柱齿轮、第二滑块、环形滑轨、第三滑块和圆管;存放箱底部开设有环形凹槽，环形滑轨固接于环形凹槽内顶部，第二滑块、第三滑块与环形滑轨滑动连接，圆管固接于第二滑块、第三滑块端部，第二圆柱齿轮固接于圆管，第二圆柱齿轮与第一圆柱齿轮啮合，投放箱沿竖直方向固接于圆管底部，投放箱顶部开设有第六通孔;投放箱一侧开设有第二投放孔，另一侧开设有第三投放孔;投放箱底部开设有第一投放孔。
优选地，该用于城镇污水处理的净化剂投放器还包括有第一固定板、第二固定板、第一螺栓和盖板;盖板与进料斗顶部铰接，第一固定板沿水平方向固接于进料斗远离存放箱的侧部，第一固定板开设有第一螺纹孔，第二固定板沿水平方向固接于盖板靠近第一固定板的侧部，第二固定板开设有第二螺纹孔，第一螺栓与第一螺纹孔、第二螺纹孔螺接。
优选地，该用于城镇污水处理的净化剂投放器还包括有第一楔形块和第二楔形块;第一楔形块、第二楔形块固接于存放箱内底部，且第一楔形块、第二楔形块关于存放箱竖直中轴线成轴对称。
(3)有益效果
本发明通过左右调节机构能够便捷地控制存放箱移动;通过固定机构能够便捷地装上、取下存放箱;通过驱动机构能够同时带动防堵机构、投放机构运转，进而达到节约能源的效果;通过防堵机构能够搅动出料管内的净化剂，如此能够防止净化剂堵住，进而影响投放;通过投放机构能够便捷均匀地把净化剂投进污水处理池内;本发明能够便捷均匀地往污水处理池投放净化剂，从而达到了加快投放速度的效果。
