申请日2018.02.01
公开(公告)日2018.09.18
IPC分类号B28B17/00; B28C5/16; B28C7/06; B28C7/12
摘要
本实用新型公开了一种加气块生产废料废水回收装置，包括设置在加气块生产区域内的废料搅拌槽、废渣回收渠和废水回收渠，废料搅拌槽为地坑式结构，其内设置有电动搅拌器和连接加气块原料搅拌釜的输料管，输料管上设有真空泵，能将废料搅拌槽内的料浆输送至原料搅拌釜;废渣回收渠和废水回收渠为设置在地面上的沟渠，废水回收渠一端与蒸压釜的排水口连接，另一端与废料搅拌槽连接，废渣回收渠贯穿加气块切割、转运生产区并与废料搅拌槽连接。通过在加气块生产区域设置废料废水回收装置，能将加气块切割工序以及转运工序中产生的破损碎渣，及蒸压废水回收投入再生产，降低了原料浪费和生产成本，同时避免碎渣粉末化后恶化加工环境、影响人员健康。
权利要求书

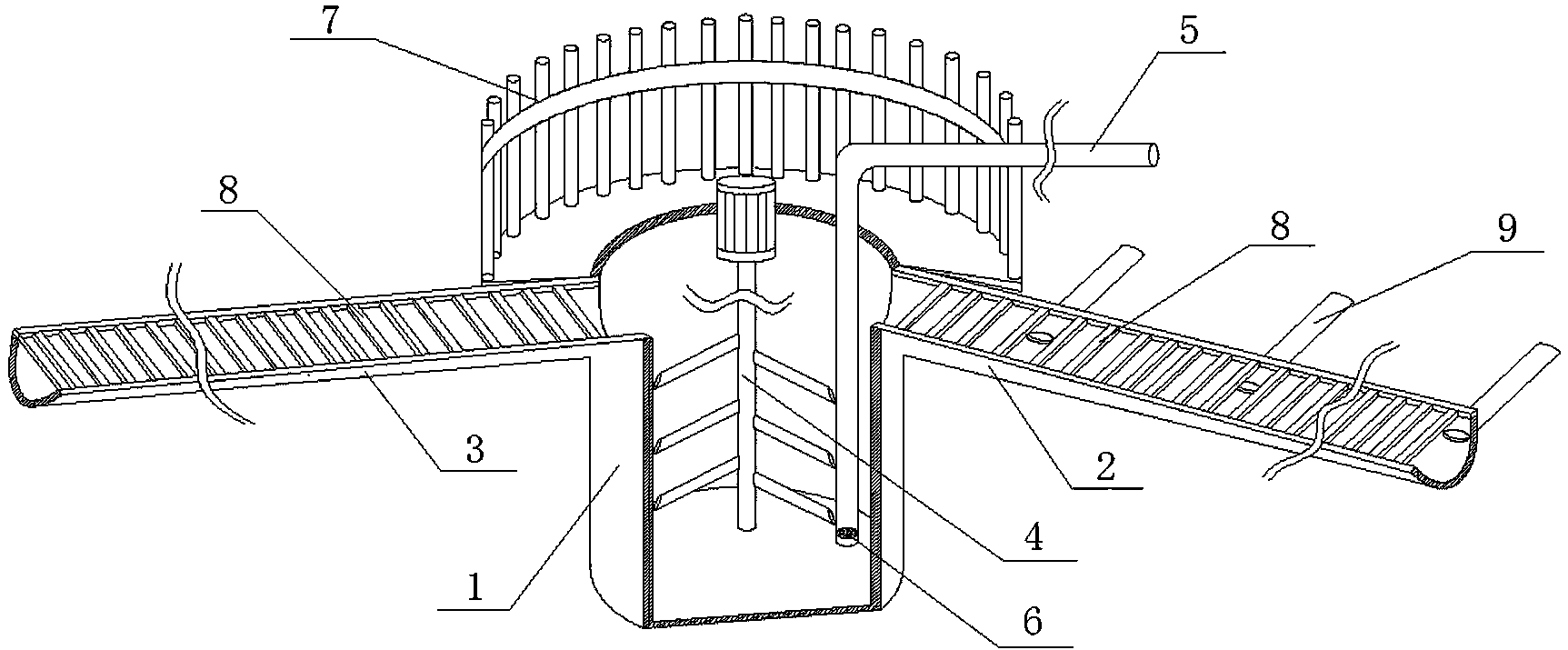

1.一种加气块生产废料废水回收装置，其特征在于：包括设置在加气块生产区域内的废料搅拌槽(1)、废渣回收渠(2)和废水回收渠(3)，所述废料搅拌槽(1)为地坑式结构，其内设置有电动搅拌器(4)和连接加气块原料搅拌釜的输料管(5)，输料管(5)上设有真空泵，能将废料搅拌槽(1)内的料浆输送至原料搅拌釜;所述废渣回收渠(2)和废水回收渠(3)为设置在地面上的沟渠，其中，废水回收渠(3)一端与蒸压釜的排水口连接，另一端与废料搅拌槽(1)连接，废渣回收渠(2)贯穿加气块切割、转运生产区并与废料搅拌槽(1)连接。
2.根据权利要求1所述的加气块生产废料废水回收装置，其特征在于：所述废料搅拌槽(1)上方的地面四周设有栅栏围挡(7)。
3.根据权利要求1所述的加气块生产废料废水回收装置，其特征在于：所述废渣回收渠(2)和废水回收渠(3)上方架设有与地面平齐的地漏板(8)。
4.根据权利要求1-3任一所述的加气块生产废料废水回收装置，其特征在于：所述废渣回收渠(2)内间隔设有进水管(9)。
5.根据权利要求1-3任一所述的加气块生产废料废水回收装置，其特征在于：所述废料搅拌槽(1)内的输料管(5)管端设有过滤筛网(6)。
说明书
加气块生产废料废水回收装置
技术领域
本实用新型属于建材机械技术领域，涉及加气块生产设备，具体指一种加气块生产中的废料废水回收处理装置。
背景技术
加气块是一种轻质多孔的建筑材料，具有容重轻，保温、隔音效果好和可加工性强等优势性能，可以制作成墙砌块，保温块、压面板、楼板、墙板和保温管等制品，已经成为新型建筑材料中重要的组成部分。在加气块生产加工过程中，由于其轻质、疏松、易损，在切割工序以及各工序间的转运过程中均会造成加气块破损，破损的碎渣未能进行合理的回收利用，一方面造成原料浪费，增加生产成本;另一方面，掉落在地面上的产品碎渣被踩踏或碾压成粉末后，会在加工区域飞散，恶化加工环境，影响人员健康。
实用新型内容
针对上述技术问题，本实用新型提供了一种加气块生产废料废水回收装置，能将破损的加气块碎渣及生产中的废水回收再利用，减少了原料浪费，降低了生产成本，保障了生产环境。
本实用新型通过以下技术方案来实现：
一种加气块生产废料废水回收装置，包括设置在加气块生产区域内的废料搅拌槽、废渣回收渠和废水回收渠，所述废料搅拌槽为地坑式结构，其内设置有电动搅拌器和连接加气块原料搅拌釜的输料管，输料管上设有真空泵，能将废料搅拌槽内的料浆输送至原料搅拌釜;所述废渣回收渠和废水回收渠为设置在地面上的沟渠，其中，废水回收渠一端与蒸压釜的排水口连接，另一端与废料搅拌槽连接，废渣回收渠贯穿加气块切割、转运生产区并与废料搅拌槽连接。
作为本案的优化方案，所述废料搅拌槽上方的地面四周设有栅栏围挡。
作为本案的优化方案，所述废渣回收渠和废水回收渠上方架设有与地面平齐的地漏板。
作为本案的优化方案，所述废渣回收渠内间隔设有进水管。
作为本案的优化方案，所述废料搅拌槽内的输料管管端设有过滤筛网。
本实用新型的有益效果是：通过在加气块生产区域设置废料废水回收装置，能将加气块切割工序以及转运工序中产生的破损碎渣，及蒸压废水回收后投入再生产，避免了原料浪费，降低了生产成本;同时，避免碎渣粉末化后恶化加工环境、影响人员健康;结构合理，适于推广应用。
