申请日2018.04.28
公开(公告)日2018.11.02
IPC分类号A23N12/06; B01D29/50
摘要
本实用新型公开了一种洗菜机分区控制废水循环再利用装置，包括一区、二区、三区、四区，共四个分区;所述一区为分拣晾晒泡洗区，二区为除毛去沙喷淋区，三区这分拣切菜清洗区，四区为精细除毛清洗区;本废水循环再利用装置采用分区进水、排水控制，控制顺序与洗菜机的工作流程相反，产生的废水实现三次循环再利用，最大成效减少水资源浪费，节约工业用水。本实用新型具有控制简单、高效节水、经济节约的极大优点。
权利要求书
1.一种洗菜机分区控制废水循环再利用装置，包括一区(A1)、二区(A2)、三区(A3)、四区(A4)，共四个分区;其特征在于：
所述一区(A1)为分拣晾晒泡洗区，所述二区(A2)为除毛去沙喷淋区，所述三区(A3)这分拣切菜清洗区，所述四区(A4)为精细除毛清洗区;
所述四区(A4)作为第一进水管(101)直接接入清洁的工业用水，产生的废水经处理后，由四区(A4)的第五阀门(9)控制作为三区(A3)、二区(A2)的接入用水;
所述三区(A3)作为第二进水管(201)接四区(A4)的第一出水管(102)，产生的废水经处理后由三区(A3)的第六阀门(13)控制作为二区(A2)的接入用水;
所述二区(A2)作为第三进水管(301)接三区(A3)的第二出水管(202)，产生的废水经处理后由二区(A2)的第七阀门(17)控制作为一区(A1)的接入用水;
所述一区(A1)作为第四进水管(401)接二区(A2)的第三出水管(302)，产生的废水经处理后由一区(A1)的第八阀门(21)控制排入污水处理池。
2.如权利要求1所述的洗菜机分区控制废水循环再利用装置，其特征在于：
所述分区控制废水循环再利用装置，采用串口、并口控制方式，产生的废水实现三次循环再利用。
3.如权利要求1所述的洗菜机分区控制废水循环再利用装置，其特征在于：
所述废水循环再利用系统采用分区进水、排水控制，控制顺序与洗菜机的工作流程相反。
说明书
一种洗菜机分区控制废水循环再利用装置
技术领域
本实用新型涉及废水循环再利用装置技术领域，尤其涉及一种用于洗菜机的分区控制废水循环再利用装置。
背景技术
在食品加工行业中，很多蔬菜类腌制品的处理工序包括除毛、除草、去土、去沙和清洗等工序，这个过程需要消耗大量清水，并产生大量污水。如果这些污水直接排放，不但会造成资源浪费，增加用水成本，而且还会造成工业污染。为了解决这个技术问题，需要设计一种具有分区控制水循环再利用装置，来提高洗菜机实用性。
发明内容
为解决上述技术问题，本实用新型的目的是提供一种洗菜机分区控制废水循环再利用装置，具备水资源二次利用和污水废水回收的功能，解决了洗菜机在清洗的过程中有浪费资源的问题。
本实用新型的目的通过以下的技术方案来实现：一种用于洗菜机的分区控制废水循环再利用装置，包括四个分区：一区、二区、三区、四区;所述一区为分拣晾晒泡洗区，所述二区为除毛去沙喷淋区，所述三区这分拣切菜清洗区，所述四区为精细除毛清洗区。

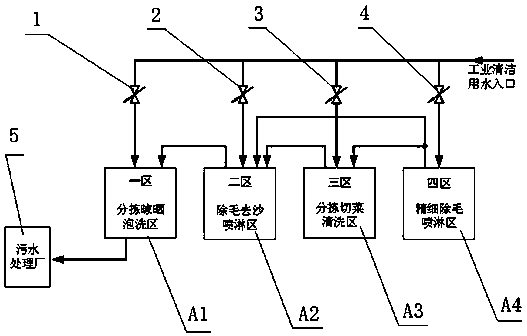

所述分区控制废水循环再利用装置的实现方法为：所述四区通过第第四阀门直接接入清洁工业用水，所述四区的废水经处理后作为三区和二区的接入用水，所述三区的废水经处理后作为二区的接入用水，所述二区的废水经处理后作为一区的接入用水，所述一区的废水经处理后排入污水处理池。
进一步的，所述四区为精细除毛喷淋工序，是洗菜机的后期清洗工序，已基本没有污染和杂物，产生的废水仍比较清洁，采用简单的过滤处理后，作为三区和二区的清洗用水，实现废水的第一次利用。
进一步的，所述三区为分拣切菜清洗工序，产生的废水主要含有少量微沙和切菜产生的碎叶杂物，采用简单的过滤处理后，作为二区的清洗用水，实现废水的第二次利用。
进一步的，所述二区为除毛喷淋工序、去沙清洗工序，产生的废水主要是含有大量泥沙和少量农药污染，通过过滤处理后作为一区的泡洗用水，实现废水的第三次利用。
进一步的，所述一区为分拣晾洗泡洗工序，产生的废水含有大量泥沙和部分农药污染，通过过滤处理后，排入污水处理厂。
进一步的，所述一区、二区、三区的用水量不够时，可分别通过第一阀门、第二阀门、第三阀门直接接入工业清洁用水。
优选的，所述分区控制废水循环再利用系统的实现方法，采用串口、并口用水方式，产生的废水实现三次循环再利用，可有效节约工业用水50-70%。
更加优选的，所述废水循环再利用系统的实现方法采用分区进水、排水控制方式，控制顺序与洗菜机的工作流程相反，可有效实现废水的充分利用，最大可能降低经济成本。
与现有技术相比，本实用新型的一个或多个实施例可以具有如下优点：(1)本实用新型采用分区串口、并口控制，且控制顺序与洗菜机的工作流程相反，实现废水的充分利用;(2)本实用新型实现废水的三次循环再利用，可有效节约工业用水50-70%。
