申请日2018.05.31
公开(公告)日2018.09.21
IPC分类号C02F7/00
摘要
本发明公开了一种往复式污水处理用曝气装置，包括池体、固定架、曝气盘、鼓风机、进水管和排水管，所述池体的顶部固定连接有固定架,固定架的上表面固定连接有电机,固定架的中部贯穿有转轴,转轴上分布有若干曝气杆,曝气杆内部中空，曝气杆与转轴连通，转轴的顶端安装有旋通接头,固定架的右侧壁固定连接有鼓风机,利用鼓风机将空气输送至转轴内，最终通过曝气杆表面的排气孔注入污水中，对中层污水进行曝气，利用曝气叶片扬起表层污水，使污水与空气充分接触，对表层污水进行曝气，利用曝气杆搅动污水，将污水中的气泡打散，使污水与空气混合更加充分，大大提高了曝气效果，在曝气的同时曝气盘左右移动，扩大了曝气范围。
翻译权利要求书

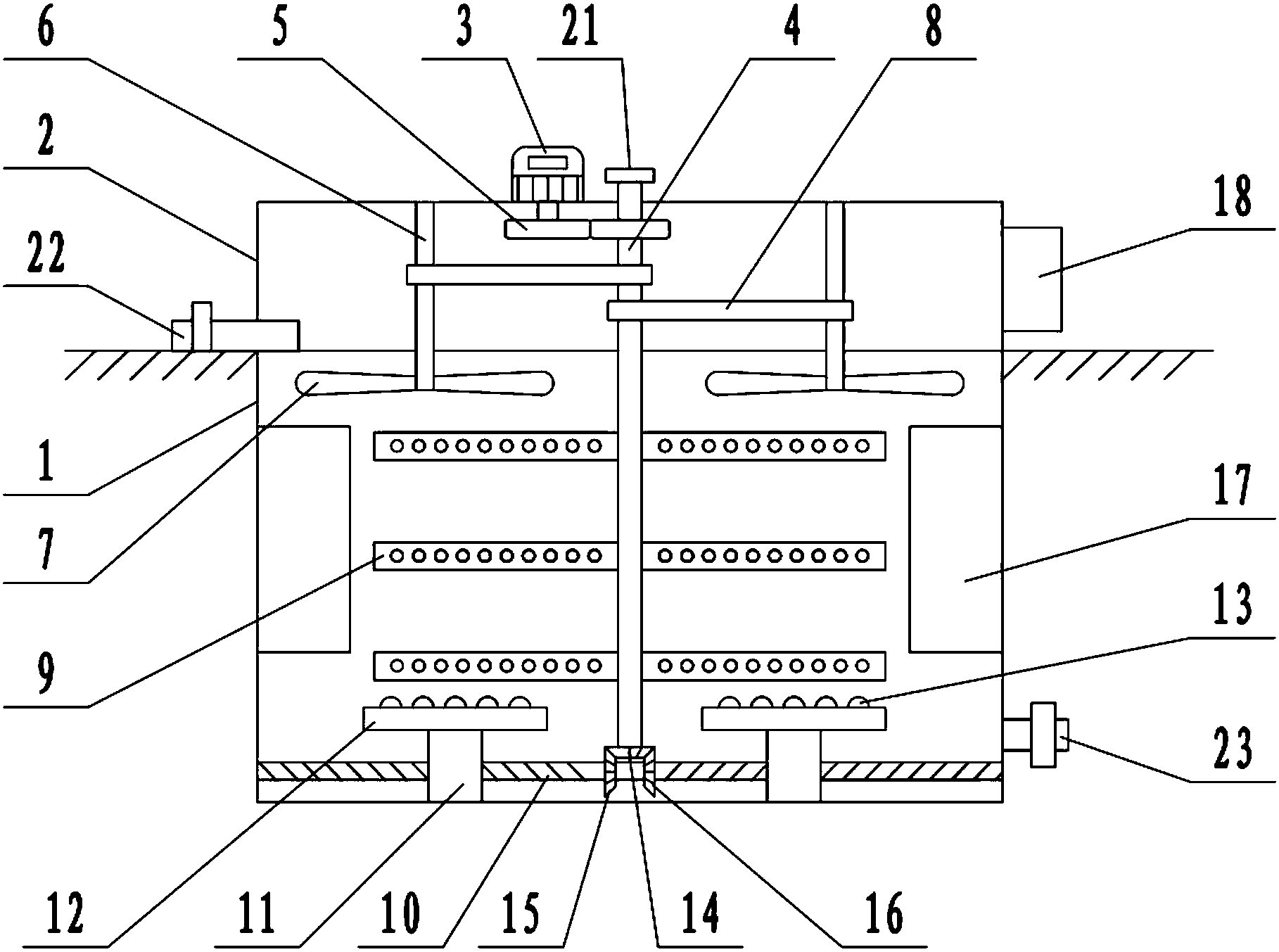

1.一种往复式污水处理用曝气装置，包括池体(1)、固定架(2)、曝气盘(12)、鼓风机(18)、进水管(22)和排水管(23),其特征在于，所述池体(1)的顶部固定连接有固定架(2),固定架(2)的上表面固定连接有电机(3),固定架(2)的中部贯穿有转轴(4),转轴(4)与固定架(2)转动连接，电机(3)的轴伸端通过齿轮组(5)与转轴(4)相连接，转轴(4)内部中空，转轴(4)的下端伸入池体(1)内，转轴(4)上分布有若干曝气杆(9),曝气杆(9)内部中空，曝气杆(9)与转轴(4)连通，曝气杆(9)上分布有排气孔，转轴(4)的顶端安装有旋通接头(21),固定架(2)的右侧壁固定连接有鼓风机(18),鼓风机(18)的排气口通过橡胶管与旋通接头(21)连通，转轴(4)的下方设有双向丝杆(10),双向丝杆(10)的左右两端分别与池体(1)的侧壁转动连接，转轴(4)的下端固定连接有半锥齿轮(14),双向丝杆(10)上套设有左锥齿轮(15)、右锥齿轮(16),左锥齿轮(15)、右锥齿轮(16)分别位于半锥齿轮(14)的左右两侧，且半锥齿轮(14)分别与左锥齿轮(15)、右锥齿轮(16)间歇啮合，双向丝杆(10)的左右两端分别套设有滑块(11),滑块(11)与双向丝杆(10)螺纹连接，滑块(11)的下表面与池体(1)的底部抵接，滑块(11)的上表面固定连接有曝气盘(12),曝气盘(12)内部中空，池体(1)的底部安装有输气管(19),输气管(19)通过软管(20)与曝气盘(12)连通，鼓风机(18)的排气口通过橡胶管与输气管(19)连通。
2.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述转轴(4)的左右两侧分别设有从动轴(6)，从动轴(6)的顶端与固定架(2)转动连接，从动轴(6)通过传动机构(8)与转轴(4)相连接，从动轴(6)的下端伸入池体(1)内，从动轴(6)的下端固定连接有曝气叶片(7)。
3.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述曝气盘(12)的上表面分布有若干曝气头(13)。
4.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述池体(1)的侧壁设有防旋流板(17),防旋流板(17)呈弧形。
5.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述传动机构(8)为传动带。
6.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述池体(1)的顶部安装有进水管(22),进水管(22)上安装有阀门。
7.根据权利要求1所述的往复式污水处理用曝气装置，其特征在于，所述池体(1)的右侧壁下方安装有排水管(23),排水管(23)上安装有阀门。
说明书
一种往复式污水处理用曝气装置
技术领域
本发明涉及一种污水处理设备，具体是一种往复式污水处理用曝气装置。
背景技术
生活污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物， 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种往复式污水处理用曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种往复式污水处理用曝气装置，包括池体、固定架、曝气盘、鼓风机、进水管和排水管，所述池体的顶部固定连接有固定架,固定架的上表面固定连接有电机,固定架的中部贯穿有转轴,转轴与固定架转动连接，电机的轴伸端通过齿轮组与转轴相连接，转轴内部中空，转轴的下端伸入池体内，转轴上分布有若干曝气杆,曝气杆内部中空，曝气杆与转轴连通，曝气杆上分布有排气孔，转轴的顶端安装有旋通接头,固定架的右侧壁固定连接有鼓风机,鼓风机的排气口通过橡胶管与旋通接头连通，转轴的下方设有双向丝杆,双向丝杆的左右两端分别与池体的侧壁转动连接，转轴的下端固定连接有半锥齿轮,双向丝杆上套设有左锥齿轮、右锥齿轮,左锥齿轮、右锥齿轮分别位于半锥齿轮的左右两侧，且半锥齿轮分别与左锥齿轮、右锥齿轮间歇啮合，双向丝杆的左右两端分别套设有滑块,滑块与双向丝杆螺纹连接，滑块的下表面与池体的底部抵接，滑块的上表面固定连接有曝气盘,曝气盘内部中空，池体的底部安装有输气管,输气管通过软管与曝气盘连通，鼓风机的排气口通过橡胶管与输气管连通。
作为本发明进一步的方案：所述转轴的左右两侧分别设有从动轴，从动轴的顶端与固定架转动连接，从动轴通过传动机构与转轴相连接，从动轴的下端伸入池体内，从动轴的下端固定连接有曝气叶片。
作为本发明再进一步的方案：所述曝气盘的上表面分布有若干曝气头。
作为本发明再进一步的方案：所述池体的侧壁设有防旋流板,防旋流板呈弧形。
作为本发明再进一步的方案：所述传动机构为传动带。
作为本发明再进一步的方案：所述池体的顶部安装有进水管,进水管上安装有阀门。
作为本发明再进一步的方案：所述池体的右侧壁下方安装有排水管,排水管上安装有阀门。
与现有技术相比，本发明的有益效果是：利用鼓风机将空气输送至转轴内，最终通过曝气杆表面的排气孔注入污水中，对中层污水进行曝气，同时将空气输送至曝气盘内，最终通过曝气头排入底层污水中，对底层污水进行曝气，利用曝气叶片扬起表层污水，使污水与空气充分接触，对表层污水进行曝气，利用曝气杆搅动污水，将污水中的气泡打散，使污水与空气混合更加充分，大大提高了曝气效果，通过设置防旋流板,防止污水产生旋流，使污水与气泡混合更加均匀，在曝气的同时曝气盘左右往复移动，扩大了曝气范围，使曝气更加均匀，进一步提高曝气效率，本装置可以同时对底层、中层和表层的污水进行曝气，大大提高了曝气效率，使曝气更加彻底。
