申请日2018.04.27
公开(公告)日2018.09.07
IPC分类号B01D29/58; B01D29/01; B01D29/03; B01D29/075; C02F1/00
摘要
本发明公开了一种污水多级高效处理罐，包括主罐体、一级过滤网、二级过滤板以及副罐体，所述主罐体的下侧罐体上开有污水入口，所述污水入口连通污水进水管，污水进水管靠近污水入口处设有进水阀，所述一级过滤网以及二级过滤板上下相对的固定在主罐体内且水平设置，所述主罐体的上端设有溢水口，所述溢水口连接出水管，所述出水管的管口朝向副罐体的罐口，所述主罐体的罐体底部设有漏斗状的排渣口，所述排渣口上设有可调节排渣口开关的阀门。所述污水多级高效处理罐整体结构简单，安装制作以及操作方便，能有效提高过滤效果和处理效率，而且能减少维护清理次数，节约人工，降低后期维护成本，实用性高。
权利要求书
1.一种污水多级高效处理罐，其特征在于：包括主罐体、一级过滤网、二级过滤板以及副罐体，所述主罐体的下侧罐体上开有污水入口，所述污水入口连通污水进水管，污水进水管靠近污水入口处设有进水阀，所述一级过滤网以及二级过滤板上下相对的固定在主罐体内且水平设置，所述主罐体的上端设有溢水口，所述溢水口连接出水管，所述出水管的管口朝向副罐体的罐口，所述主罐体的罐体底部设有漏斗状的排渣口，所述排渣口上设有可调节排渣口开关的阀门。
2.根据权利要求1所述的一种污水多级高效处理罐，其特征在于：所述一级过滤网的下方设有搅拌装置。
3.根据权利要求2所述的一种污水多级高效处理罐，其特征在于：所述搅拌装置包括搅拌桨以及驱动搅拌桨转动的驱动机构。
4.根据权利要求3所述的一种污水多级高效处理罐，其特征在于：所述驱动机构包括驱动轴以及驱动驱动轴转动的驱动电机。
5.根据权利要求4所述的一种污水多级高效处理罐，其特征在于：所述驱动轴的与驱动电机的转轴之间通过蜗轮蜗杆机构传动连接。
6.根据权利要求3所述的一种污水多级高效处理罐，其特征在于：所述驱动电机固定于主罐体的外部。
说明书
一种污水多级高效处理罐
技术领域：
本发明涉及一种污水多级高效处理罐，涉及污水处理设备技术领域。
背景技术：
污水处理 为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而污水处理一般都会用到污水处理设备，尤其是污水处理罐，然而目前很多的污水处理罐的前期处理过程的过滤效果并不好，由于残渣较多，经常堵塞过滤板，因而需要经常清理维护，增加人力成本和人工强度。
发明内容：
本发明所要解决的技术问题是：提供一种结构简单，使用方便且能有效提高污水处理效率和处理效果的污水多级高效处理罐。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

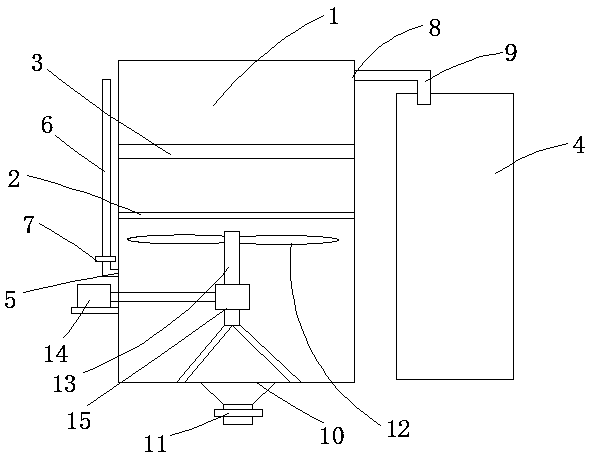

一种污水多级高效处理罐，包括主罐体、一级过滤网、二级过滤板以及副罐体，所述主罐体的下侧罐体上开有污水入口，所述污水入口连通污水进水管，污水进水管靠近污水入口处设有进水阀，所述一级过滤网以及二级过滤板上下相对的固定在主罐体内且水平设置，所述主罐体的上端设有溢水口，所述溢水口连接出水管，所述出水管的管口朝向副罐体的罐口，所述主罐体的罐体底部设有漏斗状的排渣口，所述排渣口上设有可调节排渣口开关的阀门。
作为优选，所述一级过滤网的下方设有搅拌装置。
作为优选，所述搅拌装置包括搅拌桨以及驱动搅拌桨转动的驱动机构。
作为优选，所述驱动机构包括驱动轴以及驱动驱动轴转动的驱动电机。
作为优选，所述驱动轴的与驱动电机的转轴之间通过蜗轮蜗杆机构传动连接。
作为优选，所述驱动电机固定于主罐体的外部。
与现有技术相比，本发明的有益之处是：所述污水多级高效处理罐整体结构简单，安装制作以及操作方便，能有效提高过滤效果和处理效率，而且能减少维护清理次数，节约人工，降低后期维护成本，因而实用性高和经济效益高，适合推广应用。
