申请日2018.03.23
公开(公告)日2018.07.27
IPC分类号C02F9/02; C02F103/04
摘要
一种自动冲洗的微废水净水器，包括进水阀、前PP过滤器、低压开关、活性炭过滤器、后PP过滤器、增压泵、进水开关、RO过滤器、废水比例器、冲洗电磁阀、高压开关、压力储水罐、后置活性炭过滤器和水龙头，还包括净水逆止阀、冲洗逆止阀和冲洗进水开关，净水逆止阀设在所述高压开关和RO过滤器之间的管路上;冲洗逆止阀和冲洗进水开关串联，冲洗逆止阀与高压开关和后置活性炭过滤器之间的管路连通，冲洗进水开关的出水端与RO过滤器和所述进水开关之间的管路连通。压力储水罐储满水，达到额定的压力，冲洗进水开关和冲洗电磁阀同时自动导通，对RO过滤器进行冲洗，达到设定时间，冲洗进水开关和冲洗电磁阀自动关闭;有效地延长RO过滤器的使用寿命，实现微量废水排放。
权利要求书
1.一种自动冲洗的微废水净水器，包括进水阀、前PP过滤器、低压开关、活性炭过滤器、后PP过滤器、增压泵、进水开关、RO过滤器、废水比例器、冲洗电磁阀、高压开关、压力储水罐、后置活性炭过滤器和水龙头，进水阀、前PP过滤器、低压开关、活性炭过滤器、后PP过滤器、增压泵、进水开关和RO过滤器的进水端依次连通，RO过滤器的净水出水接口与高压开关、压力储水罐、后置活性过滤器及水龙头依次连通，RO过滤器的废水出水接口与冲洗电磁阀和废水比例器的并联水路连通;其特征在于：还包括净水逆止阀、冲洗逆止阀和冲洗进水开关，
净水逆止阀设在所述高压开关和RO过滤器之间的管路上;
冲洗逆止阀和冲洗进水开关串联，冲洗逆止阀与高压开关和后置活性炭过滤器之间的管路连通，冲洗进水开关的出水端与RO过滤器和所述进水开关之间的管路连通。
2.根据权利要求1所述的一种自动冲洗的微废水净水器，其特征在于：所述冲洗逆止阀的进水端与所述压力储水罐和所述后置活性炭过滤器之间的管路连通。
3.根据权利要求1或2所述的一种自动冲洗的微废水净水器，其特征在于：冲洗时，水流路径为压力储水罐、冲洗逆止阀、冲洗开关、RO过滤器和冲洗电磁阀。
4.根据权利要求1或2所述的一种自动冲洗的微废水 净水器，其特征在于：还包括一个次净水逆止阀,所述次净水逆止阀设置在增压泵与RO过滤器之间管路段上，所述冲洗进水开关的出水端与次净水逆止阀和RO过滤器之间的管路连通;防止冲洗RO过滤器的净水倒流入增压泵。
说明书
一种自动冲洗的微废水净水器
技术领域
本发明涉及一种水过滤净化设备的技术领域，特别是一种具有自动冲洗RO过滤器的达到微量排放废水的净水器。
背景技术
净水器废水比是指单位时间内净水器内排放的废水与产生的纯水的体积比，现有的净水器废水比主要控制在3/1至1/3之间的数值，如果设置的废水比越小，即排放废水量会少，则对RO过滤器的RO膜伤害就越大，RO膜的寿命就越短，净水质量变差。而且RO过滤器是净水器的核心部件，更换成本较贵，为了延长RO过滤器的使用寿命，现有设计采用原水对RO过滤器进行冲洗，由于原水只是通过前置过滤器的简单过滤，原水的水质较差，导致根本冲洗RO过滤器的RO膜不干净，存在有污垢，效果差;经过使用一段时间后，RO膜上的污垢会结晶黏附在RO膜的过滤孔上，堵塞RO膜上的过滤孔，导致RO过滤器变差，RO过滤器的使用寿命减少。
发明内容
本发明的目的是：提供一种自动冲洗的微废水净水器，它具有自动采用净化水清洗RO过滤器的功能，能延长RO过滤器的使用寿命，保证净化水的质量同时有效降低废水比，达到微量排放废水;同时能防止因压力储水罐水压过高而导致出现爆破的事故。

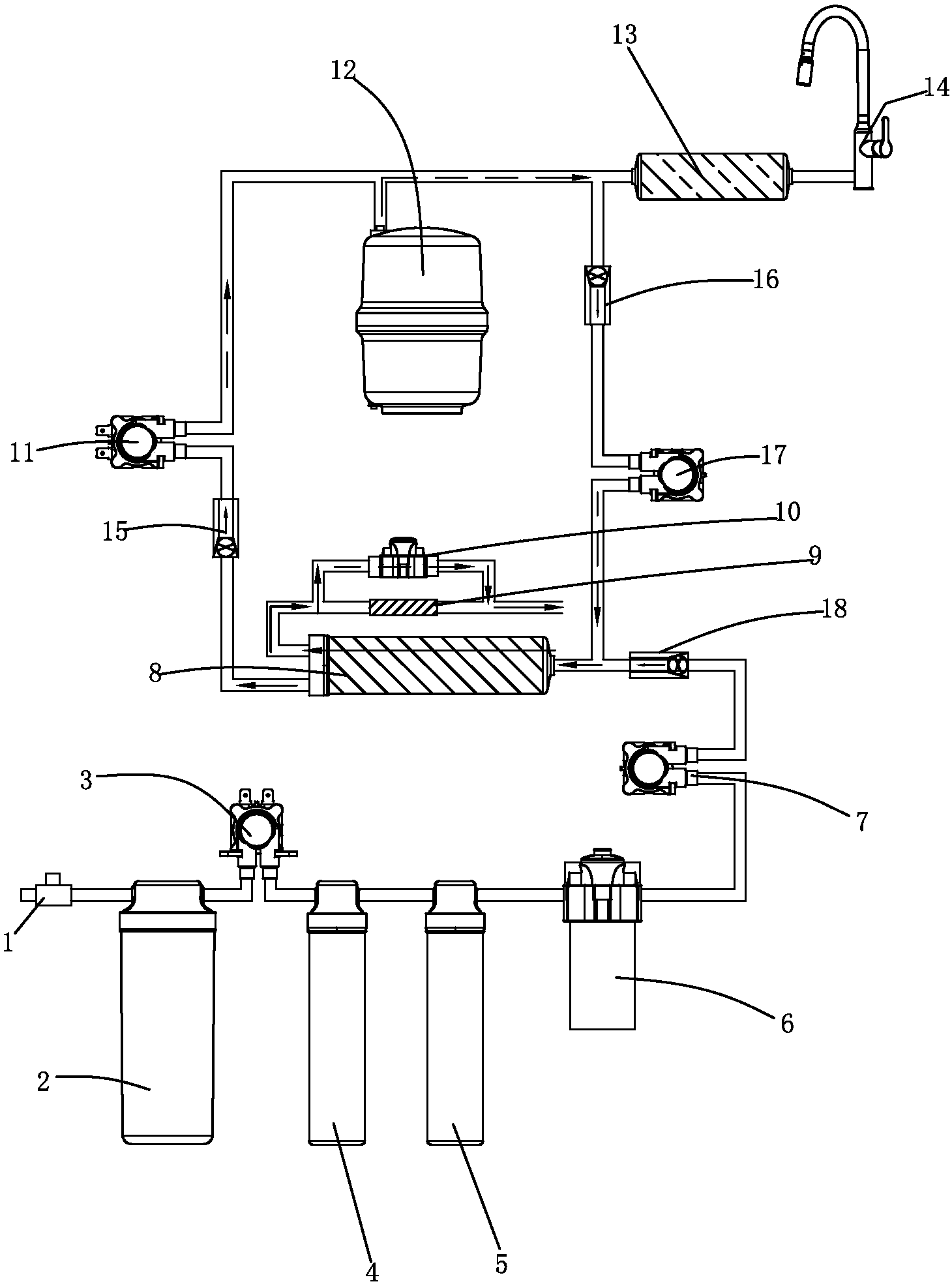

本发明是这样实现的：一种自动冲洗的微废水净水器，包括进水阀、前PP过滤器、低压开关、活性炭过滤器、后PP过滤器、增压泵、进水开关、RO过滤器、废水比例器、冲洗电磁阀、高压开关、压力储水罐、后置活性炭过滤器和水龙头，进水阀、前PP过滤器、低压开关、活性炭过滤器、后PP过滤器、增压泵、进水开关和RO过滤器的进水端依次连通，RO过滤器的净水出水接口与高压开关、压力储水罐、后置活性过滤器及水龙头依次连通，RO过滤器的废水出水接口与冲洗电磁阀和废水比例器的并联水路连通;其特征在于：还包括净水逆止阀、冲洗逆止阀和冲洗进水开关，
净水逆止阀设在所述高压开关和RO过滤器之间的管路上;
冲洗逆止阀和冲洗进水开关串联，冲洗逆止阀与高压开关和后置活性炭过滤器之间的管路连通，冲洗进水开关的出水端与RO过滤器和所述进水开关之间的管路连通。
所述的一种自动冲洗的微废水净水器，其特征在于：所述冲洗逆止阀的进水端与所述压力储水罐和所述后置活性炭过滤器之间的管路连通。
所述的一种自动冲洗的微废水净水器，其特征在于：冲洗时，水流路径为压力储水罐、冲洗逆止阀、冲洗开关、RO过滤器和冲洗电磁阀。
所述的一种自动冲洗的微废水净水器，其特征在于：还包括一个次净水逆止阀,所述次净水逆止阀设置在增压泵与RO过滤器之间管路段上，所述冲洗进水开关的出水端与次净水逆止阀和RO过滤器之间的管路连通;防止冲洗RO过滤器的净水倒流入增压泵。
本发明一种自动冲洗的微废水净水器，由于采用这样的结构，压力储水罐储满水，达到额定的压力，冲洗进水开关和冲洗电磁阀同时自动导通，压力储水罐内的纯净水高压流入RO过滤器，对RO过滤器的RO膜进行冲洗，达到设定时间，优先设定为5-20秒，冲洗进水开关和冲洗电磁阀同时自动关闭;实现了净水器每一次制水完成后，都会自动采用纯净水对RO过滤器进行清洗，因纯净水的酸碱度为中性，其PH值约为7，能有效溶解RO膜上的杂质，防止杂质结晶堵塞RO膜的过滤孔，有效延长RO过滤器的使用寿命，保证净化水的质量，实现废水排放量少，达到微废水效果;同时降低压力储水罐的水压，避免因水压过高而导致受损或者爆炸的事故，延长储水压力罐的使用寿命。
