申请日2018.04.25
公开(公告)日2018.08.24
IPC分类号B01D29/03; B01D29/58; B01D29/96; B01D35/18
摘要
本发明公开一种设有过滤板拆卸装置的污水处理器，包括污水进水管，在污水进水管下设有污水处理箱，其特征在于在污水处理箱外左右两边分别设有齿轮箱，在污水处理箱内设有过滤系统，所述过滤系统下方设有加热系统，在过滤系统的前方设有切换拉出机构，所述切换拉出机构和过滤系统之间设有拆卸装置。本发明结构简单，使用方便，通过机关提手的转动，提手扣件扣住提手通孔，把拉出板拉出，从而达到过滤板选择性拉出的目的，当其中一块或多块过滤板拉出时，污水处理设备可以持续工作，拉出的过滤板前方的拆卸装置启动时，过滤板弹出过滤板框承，从而使污水处理器更具有方便性、持续性。
权利要求书
1.一种设有过滤板拆卸装置的污水处理器，包括污水进水管(1)，在污水进水管(1)下设有污水处理箱(2)，其特征在于：在污水处理箱(2)外左右两边分别设有齿轮箱(6)，在污水处理箱(2)内设有过滤系统(5)，所述过滤系统(5)下方设有加热系统(3)，在过滤系统(5)的前方设有切换拉出机构(4)，所述切换拉出机构(4)和过滤系统(5)之间设有拆卸装置(7)。
2.根据权利要求1所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述的污水处理箱(2)包括设置在污水处理箱(2)内上部分的污水处理上层(21)，所述污水处理箱(2)内下部分设有污水处理下层(22)，所述污水处理箱(2)外后表面设有输送管(25)，所述输送管(25)两端分别连接污水处理上层(21)和污水处理下层(22)，在污水处理箱(2)外侧前端上方设有多个均匀布置的过滤板插孔(23)，在污水处理箱(2)内侧左右两面分别设有多个均匀布置的过滤板插轨(24)。
3.根据权利要求1或2所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述的加热系统(3)包括有设置在污水处理下层(22)底部的加热腔体(33)，所述加热腔体(33)表面设有加热器(34)，所述加热器(34)上方设置有污水加热腔(31)，所述污水加热腔(31)前端设有出水管(32)。
4.根据权利要求1所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述污水处理箱(2)外表左右两侧分别设有齿轮箱(6)，所述齿轮箱(6)内设有齿轮箱内腔(62)，所述齿轮箱内腔(62)前方设有齿轮(61)。

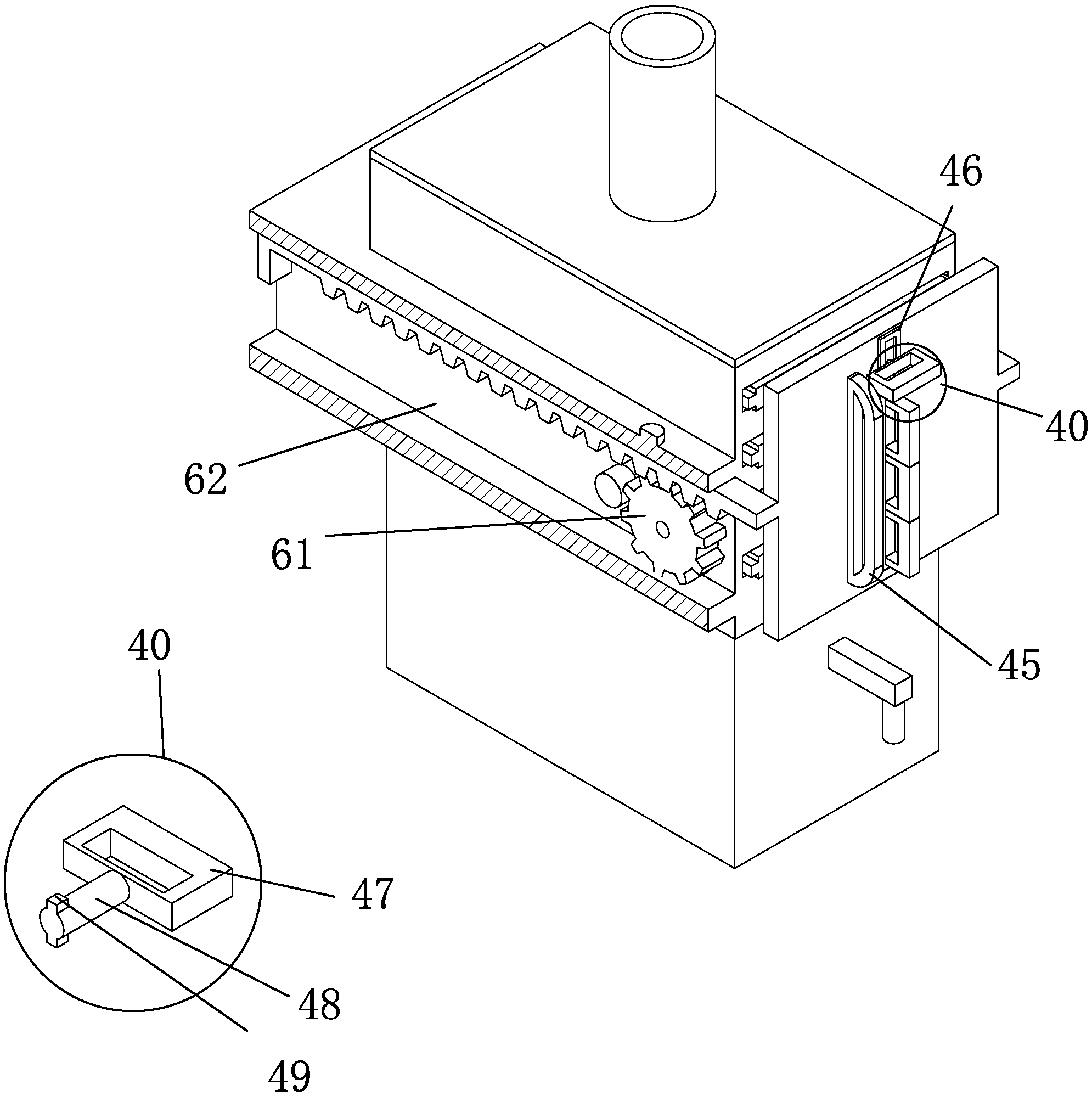

5.根据权利要求1所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述切换拉出机构(4)包括有拉出板(41)，所述拉出板(41)前表面设有提手凹槽(46)，在提手凹槽(46)内设有多个均匀分布的通孔，所述提手凹槽(46)内的通孔连接有机关提手(40),所述机关提手(40)包括有提手柄(47)，所述提手柄(47)后侧设有连接柱(48)，所述连接柱(48)后端两侧设有提手扣件(49)，在提手凹槽(46)左侧设有拉出板手柄(45)，在拉出板(41)两侧中间分别设有齿轮箱齿条(42)，所述齿轮箱齿条(42)后端部设有限位柱(43)，所述齿轮箱齿条(42)和齿轮(61)传动连接。
6.根据权利要求1所述的一种设有过滤板拆卸装置的污水处理器，其特征在于在所述的过滤系统(5)包括有过滤板框承(51)，所述过滤板框承(51)左右两侧设有过滤板导轨(52)，所述过滤板框承(51)内设有过滤板(56)，在过滤板框承(51)前侧设有提框(53)，所述提框(53)中间设有提手通孔(54)，在提框(53)右侧设有小拉杆通孔(55)。
7.根据权利要求1或6所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述拆卸装置(7)包括有设在过滤板(56)下的过滤板顶件(74)，所述过滤板顶件(74)前侧设有连接杆(75)，所述连接杆(75)前端设有小齿轮(76)，在所述提手通孔(54)内设有小齿条(73)，所述小齿条(73)右侧设有中间杆件(72)，在中间杆件(72)右端连接有手柄(71)，所述小齿条(73)和小齿轮(76)互相齿轮传动。
说明书
一种设有过滤板拆卸装置的污水处理器
技术领域
本发明涉及污水处理器领域，特别涉及一种设有过滤板拆卸装置的污水处理器。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，现有的污水处理设备在对过滤板的更替上不够完善，当过滤板需要更换的或清洗的时候只能把污水处理设备停止工作，再施行过滤板的替换，缺少方便性、持续性。
故此，现有的污水处理器需要进一步改善。
发明内容
本发明的目的是为了克服现有技术中的不足之处，提供一种设有过滤板拆卸装置的污水处理器。
为了达到上述目的，本发明采用以下方案：
一种设有过滤板拆卸装置的污水处理器，包括污水进水管，在污水进水管下设有污水处理箱，其特征在于：在污水处理箱外左右两边分别设有齿轮箱，在污水处理箱内设有过滤系统，所述过滤系统下方设有加热系统，在过滤系统的前方设有切换拉出机构，所述切换拉出机构和过滤系统之间设有拆卸装置。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述的污水处理箱包括设置在污水处理箱内上部分的污水处理上层，所述污水处理箱内下部分设有污水处理下层，所述污水处理箱外后表面设有输送管，所述输送管两端分别连接污水处理上层和污水处理下层，在污水处理箱外侧前端上方设有多个均匀布置的过滤板插孔，在污水处理箱内侧左右两面分别设有多个均匀布置的过滤板插轨。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述的加热系统包括有设置在污水处理下层底部的加热腔体，所述加热腔体表面设有加热器，所述加热器上方设置有污水加热腔，所述污水加热腔前端设有出水管。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述污水处理箱外表左右两侧分别设有齿轮箱，所述齿轮箱内设有齿轮箱内腔，所述齿轮箱内腔前方设有齿轮。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述切换拉出机构包括有拉出板，所述拉出板前表面设有提手凹槽，在提手凹槽内设有多个均匀分布的通孔，所述提手凹槽内的通孔连接有机关提手,所述机关提手包括有提手柄，所述提手柄后侧设有连接柱，所述连接柱后端两侧设有提手扣件，在提手凹槽左侧设有拉出板手柄，在拉出板两侧中间分别设有齿轮箱齿条，所述齿轮箱齿条后端部设有限位柱，所述齿轮箱齿条和齿轮传动连接。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于在所述的过滤系统包括有过滤板框承，所述过滤板框承左右两侧设有过滤板导轨，所述过滤板框承内设有过滤板，在过滤板框承前侧设有提框，所述提框中间设有提手通孔，在提框右侧设有小拉杆通孔。
如上所述的一种设有过滤板拆卸装置的污水处理器，其特征在于所述拆卸装置包括有设在过滤板下的过滤板顶件，所述过滤板顶件前侧设有连接杆，所述连接杆前端设有小齿轮，在所述提手通孔内设有小齿条，所述小齿条右侧设有中间杆件，在中间杆件右端连接有手柄，所述小齿条和小齿轮互相齿轮传动。
综上所述，本发明相对于现有技术其有益效果是：
本发明结构简单，使用方便，通过机关提手的转动，提手扣件扣住提手通孔，把拉出板拉出，从而达到过滤板选择性拉出的目的，当其中一块或多块过滤板拉出时，污水处理设备可以持续工作，拉出的过滤板前方的拆卸装置启动时，过滤板弹出过滤板框承，从而使污水处理器更具有方便性、持续性。
