申请日2018.04.25
公开(公告)日2018.08.24
IPC分类号C02F9/10; C02F11/04; C10L3/08
摘要
本发明公开了一种农村厕所污水处理系统，包括污水收集池，所述污水收集池通过水管连通有固液分离池，所述固液分离池通过水管连通有氧化塔，固液分离池的底部设有污泥出口，所述污泥出口与发酵池相连，所述氧化塔通过水管连通有脱色除臭池，所述脱色除臭池的底部通过连接管连通有消毒池，所述消毒池的顶部设有与消毒剂供应箱相连的管道，消毒池的内部设有与储水箱相连的供水管。本发明通过设置固液分离池、氧化塔、发酵池、脱色除臭池和消毒池分别对厕所污水进行固液分离、高温高压氧化、发酵、脱色除臭和消毒五个工序的处理，达到污水排放标准，实现水资源的循环利用。
权利要求书
1.一种农村厕所污水处理系统，包括污水收集池，其特征在于：所述污水收集池通过水管连通有固液分离池，所述固液分离池通过水管连通有氧化塔，固液分离池的底部设有污泥出口，所述污泥出口与发酵池相连，所述氧化塔通过水管连通有脱色除臭池，所述脱色除臭池的底部通过连接管连通有消毒池，所述消毒池的顶部设有与消毒剂供应箱相连的管道，消毒池的内部设有与储水箱相连的供水管。
2.根据权利要求1所述的一种农村厕所污水处理系统，其特征在于：所述固液分离池包括分离池体，所述分离池体内竖直设有滤网。
3.根据权利要求1所述的一种农村厕所污水处理系统，其特征在于：所述氧化塔包括塔体，所述塔体内位于底部处设有凹型加热腔，所述凹型加热腔内设有加热机构。
4.根据权利要求1所述的一种农村厕所污水处理系统，其特征在于：所述发酵池包括发酵池体，所述发酵池体的顶部设有盖体和与燃气输送网相连的甲烷排出管。
5.根据权利要求4所述的一种农村厕所污水处理系统，其特征在于：所述发酵池体的顶部设有与污泥出口相衔接的进料机构，所述进料机构包括设有进料口的输料仓，所述输料仓内水平设有由电机驱动的螺旋推进器，输料仓的末端设有位于发酵池体内的出料口。
6.根据权利要求1所述的一种农村厕所污水处理系统，其特征在于：所述脱色除臭池包括池体，所述池体内设有承托架，所述承托架上设有填料层，所述填料层的顶部设有生物膜，池体内竖直设有贯穿至承托架下方的排气管，池体的顶部设有进气口。
7.根据权利要求1所述的一种农村厕所污水处理系统，其特征在于：所述水管和供水管上均设有高压水泵，所述连接管和甲烷排出管上设有电磁阀，所述污泥出口上设有污泥挡板。
8.一种农村厕所污水的处理方法，使用权利要求1～7所述的污水处理系统，其特征在于方法如下：
(1)收集在污水收集池内的厕所污水在高压水泵的作用下由水管输送至固液分离池内，在滤网的作用下进行固液分离，污泥由污泥出口进入进料机构，液体在高压水泵的作用下由水管输送至氧化塔;
(2)污泥在螺旋推进器的作用下进入发酵池内发酵10～12h，在污泥输送至发酵池内的过程中从进料口处向输料仓内加入木屑和生物菌种，液体在氧化塔内进行分解氧化;
(3)分解氧化后的液体进脱色除臭池，在脱色除臭池内经过填料层和生物膜进行脱色除臭处理;
(4)脱色除臭后液体由连接管进入消毒池内，通过添加消毒剂进行消毒;
(5)消毒后的污水由供水管进入储水箱内待用，实现水资源的循环利用。
9.根据权利要求8所述的一种农村厕所污水的处理方法，其特征在于：所述填料层为三层，由上至下依次为多孔矿石粉层、活性炭层和细沙层。
10.根据权利要求8所述的一种农村厕所污水的处理方法，其特征在于：所述发酵池内的温度为25℃，所述氧化塔内的温度为150℃，压强为3.2MPa。
说明书
一种农村厕所污水处理系统及处理方法
技术领域
本发明涉及一种农村厕所污水处理系统及处理方法，属于污水处理技术领域。
背景技术
在农村里，每户人家至少有一个厕所，随着生活条件的提高，农村的厕所也都采用水冲式的厕所，这就导致了厕所污水只靠灌溉农作物消耗不掉，如果不及时处理掉，就会溢流出来造成环境的污染，并且也会造成水资源的浪费。为此，我们提出一种农村厕所污水处理系统及处理方法。
发明内容
本发明的主要目的在于提供一种农村厕所污水处理系统及处理方法，通过固液分离、高温高压氧化、发酵、脱色除臭和消毒五个工序对厕所污水进行处理，达到污水排放标准，实现水资源的循环利用，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：

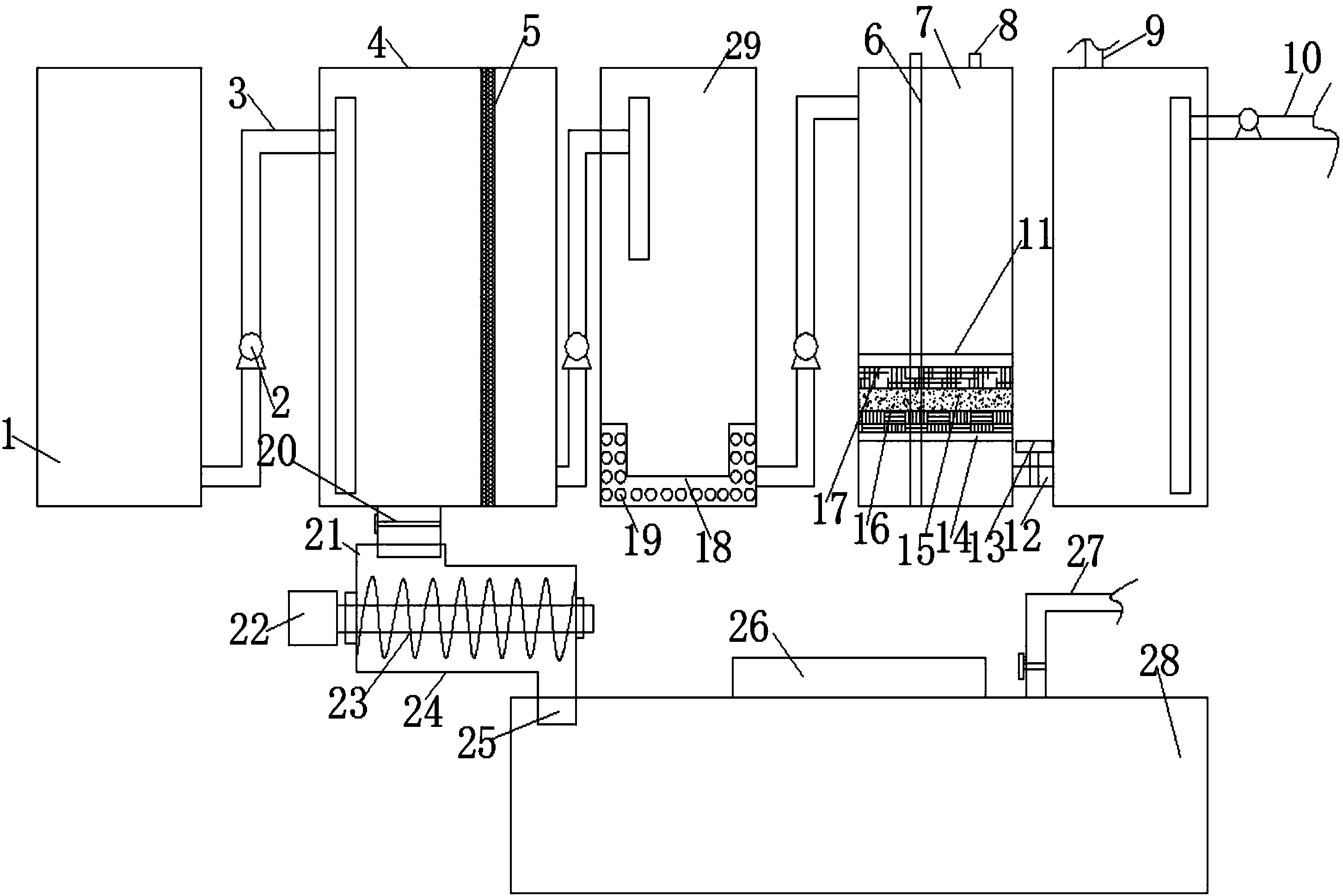

一种农村厕所污水处理系统，包括污水收集池，所述污水收集池通过水管连通有固液分离池，所述固液分离池通过水管连通有氧化塔，固液分离池的底部设有污泥出口，所述污泥出口与发酵池相连，所述氧化塔通过水管连通有脱色除臭池，所述脱色除臭池的底部通过连接管连通有消毒池，所述消毒池的顶部设有与消毒剂供应箱相连的管道，消毒池的内部设有与储水箱相连的供水管。
进一步的，所述固液分离池包括分离池体，所述分离池体内竖直设有滤网。
进一步的，所述氧化塔包括塔体，所述塔体内位于底部处设有凹型加热腔，所述凹型加热腔内设有加热机构。
进一步的，所述发酵池包括发酵池体，所述发酵池体的顶部设有盖体和与燃气输送网相连的甲烷排出管。
进一步的，所述发酵池体的顶部设有与污泥出口相衔接的进料机构，所述进料机构包括设有进料口的输料仓，所述输料仓内水平设有由电机驱动的螺旋推进器，输料仓的末端设有位于发酵池体内的出料口。
进一步的，所述脱色除臭池包括池体，所述池体内设有承托架，所述承托架上设有填料层，所述填料层的顶部设有生物膜，池体内竖直设有贯穿至承托架下方的排气管，池体的顶部设有进气口。
进一步的，所述水管和供水管上均设有高压水泵，所述连接管和甲烷排出管上设有电磁阀，所述污泥出口上设有污泥挡板。
本发明还提供一种农村厕所污水的处理方法，方法如下：
(1)收集在污水收集池内的厕所污水在高压水泵的作用下由水管输送至固液分离池内，在滤网的作用下进行固液分离，污泥由污泥出口进入进料机构，液体在高压水泵的作用下由水管输送至氧化塔;
(2)污泥在螺旋推进器的作用下进入发酵池内发酵10～12h，在污泥输送至发酵池内的过程中从进料口处向输料仓内加入木屑和生物菌种，液体在氧化塔内进行分解氧化;
(3)分解氧化后的液体进脱色除臭池，在脱色除臭池内经过填料层和生物膜进行脱色除臭处理;
(4)脱色除臭后液体由连接管进入消毒池内，通过添加消毒剂进行消毒;
(5)消毒后的污水由供水管进入储水箱内待用，实现水资源的循环利用。
进一步的，所述填料层为三层，由上至下依次为多孔矿石粉层、活性炭层和细沙层。
进一步的，所述发酵池内的温度为25℃，所述氧化塔内的温度为150℃，压强为3.2MPa。
本发明通过设置固液分离池、氧化塔、发酵池、脱色除臭池和消毒池分别对厕所污水进行固液分离、高温高压氧化、发酵、脱色除臭和消毒五个工序的处理，达到污水排放标准，实现水资源的循环利用。
