申请日2018.04.23
公开(公告)日2018.12.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种方便维护的洗涤废水处理装置，包括第一处理器、第二处理器、第三处理器、第四处理器和第五处理器，所述第一处理器、第二处理器、第三处理器、第四处理器和第五处理器的一侧分别通过主支撑架固定于安装底座上，第一处理器的底部和第二处理器的顶部之间、第二处理器的底部和第三处理器的顶部之间、第三处理器的底部和第四处理器的顶部之间与第四处理器的底部和第五处理器的顶部之间分别通过输水管连接导通，且输水管上还设有输送泵。本实用新型结构设置合理，方便拆装维护，多级水处理装置，达到对洗涤废水较佳的处理效果，利于推广应用。
权利要求书

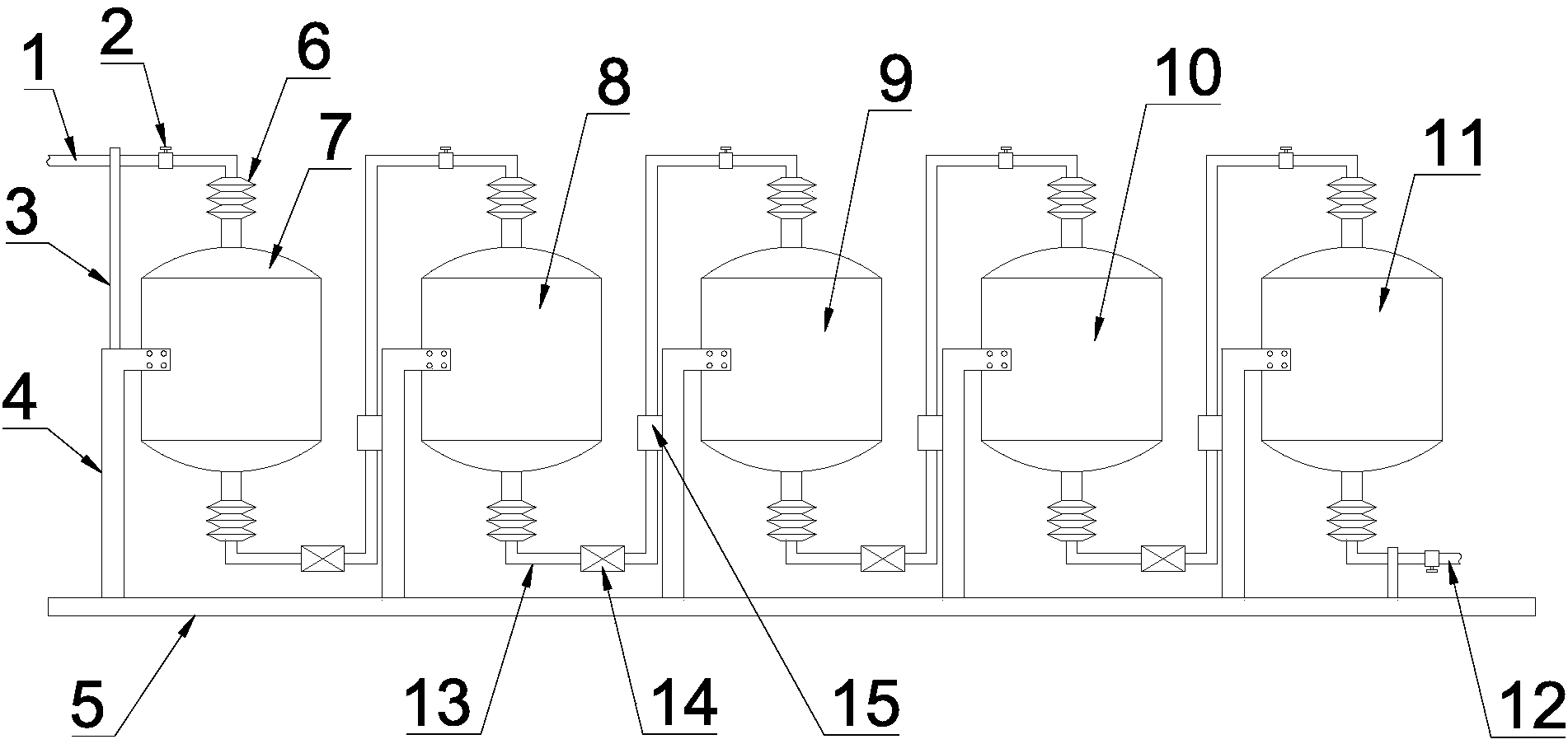

1.一种方便维护的洗涤废水处理装置，包括第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)，其特征在于，所述第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)依次排布，第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)的一侧分别安装固定有主支撑架(4)，主支撑架(4)的下端固定于安装底座(5)上，所述第一处理器(7)的底部和第二处理器(8)的顶部之间、第二处理器(8)的底部和第三处理器(9)的顶部之间、第三处理器(9)的底部和第四处理器(10)的顶部之间与第四处理器(10)的底部和第五处理器(11)的顶部之间分别通过输水管(13)连接导通，且输水管(13)上还设有输送泵(14)，所述主支撑架(4)上还设有用于对各个输水管(13)卡位固定的管箍(15)，所述第一处理器(7)的顶部还连接导通设有废水进管(1)，第五处理器(11)的底部还连接导通设有净水出管(12)，所述主支撑架(4)和安装底座(5)上还分别设有用于对废水进管(1)和净水出管(12)支撑固定的辅支撑架(3)。
2.根据权利要求1所述的方便维护的洗涤废水处理装置，其特征在于，所述废水进管(1)、净水出管(12)和各个输水管(13)上还设置有阀门(2)。
3.根据权利要求1所述的方便维护的洗涤废水处理装置，其特征在于，所述废水进管(1)和第一处理器(7)之间、第五处理器(11)和净水出管(12)之间以及第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)与输水管(13)之间还设置有波纹管(6)。
4.根据权利要求1所述的方便维护的洗涤废水处理装置，其特征在于，所述第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)的结构包括有两端开口的圆柱形处理筒体(16)，处理筒体(16)的两端分别可拆卸安装有顶盖(17)和底盖(18)，顶盖(17)的中间设有进水接头(19)，底盖(18)的中间设有出水接头(20)。
5.根据权利要求4所述的方便维护的洗涤废水处理装置，其特征在于，所述处理筒体(16)的内侧还设置有多个滤芯盒(25)，滤芯盒(25)为上开口的圆柱形筒体结构，滤芯盒(25)的底部开设有若干通孔(26)，滤芯盒(25)的外侧上部设有硅胶密闭环(24)，所述滤芯盒(25)的内侧填充有滤芯(27)，处理筒体(16)的内壁上设有用于对最下方滤芯盒(25)支撑的挡块(21)，相邻的两个滤芯盒(25)之间设置有多根连接杆(23)，最上方的滤芯盒(25)顶部还设有提拉杆(22)。
6.根据权利要求5所述的方便维护的洗涤废水处理装置，其特征在于，所述第一处理器(7)、第二处理器(8)、第三处理器(9)、第四处理器(10)和第五处理器(11)的滤芯盒(25)内的滤芯(27)分别为PP熔喷滤芯、亲油性纤维滤芯、离子交换树脂滤芯、颗粒活性碳滤芯和压缩活性碳滤芯。
7.根据权利要求6所述的方便维护的洗涤废水处理装置，其特征在于，所述PP熔喷滤芯的微孔孔径为0.5～80微米，亲油性纤维滤芯为亲油性改性PP棉絮，离子交换树脂滤芯为球形颗粒状。
说明书
一种方便维护的洗涤废水处理装置
技术领域
本实用新型涉及废水回收处理技术领域，具体是一种方便维护的洗涤废水处理装置。
背景技术
洗衣、洗车及洗澡废水是生活污水的三大来源，一般产生后被直接排放。传统的洗衣废水中含有表面活性剂，三聚磷酸钠，羧甲基纤维素等助剂、油污、尘土颗粒以及各种微生物等。基于中国水资源的人均占有量少、空间分布不平衡等特点，大量废水的肆意排放会大大污染河川的承受水体，造成环境的污染，所以急需国家和各级政府加大对水资源的保护力度，对废水的处理工艺提出更高的要求。有鉴于此，本发明人旨在研发一套结构设置合理，方便拆装维护，多级水处理装置，达到对洗涤废水较佳的处理效果，利于推广应用的洗涤废水处理装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种方便维护的洗涤废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种方便维护的洗涤废水处理装置，包括第一处理器、第二处理器、第三处理器、第四处理器和第五处理器，所述第一处理器、第二处理器、第三处理器、第四处理器和第五处理器依次排布，第一处理器、第二处理器、第三处理器、第四处理器和第五处理器的一侧分别安装固定有主支撑架，主支撑架的下端固定于安装底座上，所述第一处理器的底部和第二处理器的顶部之间、第二处理器的底部和第三处理器的顶部之间、第三处理器的底部和第四处理器的顶部之间与第四处理器的底部和第五处理器的顶部之间分别通过输水管连接导通，且输水管上还设有输送泵，所述主支撑架上还设有用于对各个输水管卡位固定的管箍，所述第一处理器的顶部还连接导通设有废水进管，第五处理器的底部还连接导通设有净水出管，所述主支撑架和安装底座上还分别设有用于对废水进管和净水出管支撑固定的辅支撑架。
作为本实用新型进一步的方案：所述废水进管、净水出管和各个输水管上还设置有阀门。
作为本实用新型进一步的方案：所述废水进管和第一处理器之间、第五处理器和净水出管之间以及第一处理器、第二处理器、第三处理器、第四处理器和第五处理器与输水管之间还设置有波纹管。
作为本实用新型进一步的方案：所述第一处理器、第二处理器、第三处理器、第四处理器和第五处理器的结构包括有两端开口的圆柱形处理筒体，处理筒体的两端分别可拆卸安装有顶盖和底盖，顶盖的中间设有进水接头，底盖的中间设有出水接头。
作为本实用新型进一步的方案：所述处理筒体的内侧还设置有多个滤芯盒，滤芯盒为上开口的圆柱形筒体结构，滤芯盒的底部开设有若干通孔，滤芯盒的外侧上部设有硅胶密闭环，所述滤芯盒的内侧填充有滤芯，处理筒体的内壁上设有用于对最下方滤芯盒支撑的挡块，相邻的两个滤芯盒之间设置有多根连接杆，最上方的滤芯盒顶部还设有提拉杆。
作为本实用新型进一步的方案：所述第一处理器、第二处理器、第三处理器、第四处理器和第五处理器的滤芯盒内的滤芯分别为PP熔喷滤芯、亲油性纤维滤芯、离子交换树脂滤芯、颗粒活性碳滤芯和压缩活性碳滤芯。
作为本实用新型进一步的方案：所述PP熔喷滤芯的微孔孔径为0.5～80微米，亲油性纤维滤芯为亲油性改性PP棉絮，离子交换树脂滤芯为球形颗粒状。
与现有技术相比，本实用新型的有益效果是：该方便维护的洗涤废水处理装置，结构设置合理，方便拆装维护，多级水处理装置，达到对洗涤废水较佳的处理效果，利于推广应用。
