申请日2007.04.20
公开(公告)日2008.02.27
IPC分类号C02F11/12; C02F11/00
摘要
一种湿污泥压滤破碎传输一体化装置，包括支架、板框压滤机、接水槽、污泥粉碎器和传输带。所述板框压滤机、接水槽、污泥粉碎器和传输带都安装在支架上，其中板框压滤机在最上方，接水槽安装在板框压滤机的下方，污泥粉碎器安装在接水槽的下方，传输带安装在污泥粉碎器的下方;所述接水槽底部带有导水管，两端分别带有一个固定在支架上的滑杆槽，接水槽可以在滑杆槽内滑动。本实用新型将湿污泥脱水、破碎和传输的处理工艺一体化，实现了近似于连续的湿污泥脱水，提高了处理效率，保证了工厂生产的连续性。
権利要求書
1.一种湿污泥压滤破碎传输一体化装置，包括支架、板框压滤机、接水槽、 污泥粉碎器和传输带，其特征在于：所述板框压滤机、接水槽、污泥粉碎器和 传输带都安装在支架上，其中板框压滤机在最上方，接水槽安装在板框压滤机 的下方，污泥粉碎器安装在接水槽的下方，传输带安装在污泥粉碎器的下方; 所述接水槽底部带有导水管，两端分别带有一个固定在支架上的滑杆槽，接水 槽可以在滑杆槽内滑动。
2.根据权利要求1所述的湿污泥压滤破碎传输一体化装置，其特征是所述 污泥粉碎器是由电机、无底板污泥槽、铰刀组成。
3.根据权利要求2所述的湿污泥压滤破碎传输一体化装置，其特征是所述 铰刀为空心螺旋铰刀。
说明书
一种湿污泥压滤破碎传输一体化装置
技术领域
本实用新型涉及污泥处理装置，具体是一种湿污泥压滤破碎传输一体化装 置。
背景技术
本实用新型所指的污泥包括城市污水污泥、河道及湖泊清淤污泥，此类污 泥的主要特性一般是有机物含量高、容易腐化发臭、颗粒较细、比重较小、含 水率高、呈胶状结构的亲水性物质。一般要处理的污泥，其含水率在90%以上， 根据以上特点，必须用脱水能力强的机械对其进行脱水。
目前用于污泥脱水的装置有离心式脱水机和板框压滤机。离心式脱水机是 连续的脱水装置，但其处理量有限，且污泥属于高亲水性物质，很难有效地将 污泥脱水。板框压滤机虽然属于间歇的脱水装置，但其一次能够处理大量的湿 污泥，并且能够承受很大的液压，因此脱水效果好，是目前湿污泥脱水的主要 装置。
用板框压滤机压滤后的污泥一般含水率在60%，而此污泥则被压滤成很大 的块状物，通常的处理方法是将这些块状的污泥破碎成小块，然后再输送到搅 拌机内与其他物料混合，再送去干燥。这种间歇式的湿污泥脱水方法，处理效 率不高，容易造成工厂生产的脱节。
发明内容
本实用新型本实用新型的目的是，克服间歇式湿污泥脱水生产方式的不足， 提供一种综合污泥压滤、破碎和传输的一体化装置，该装置可以实现近似于连 续的污泥脱水处理过程。

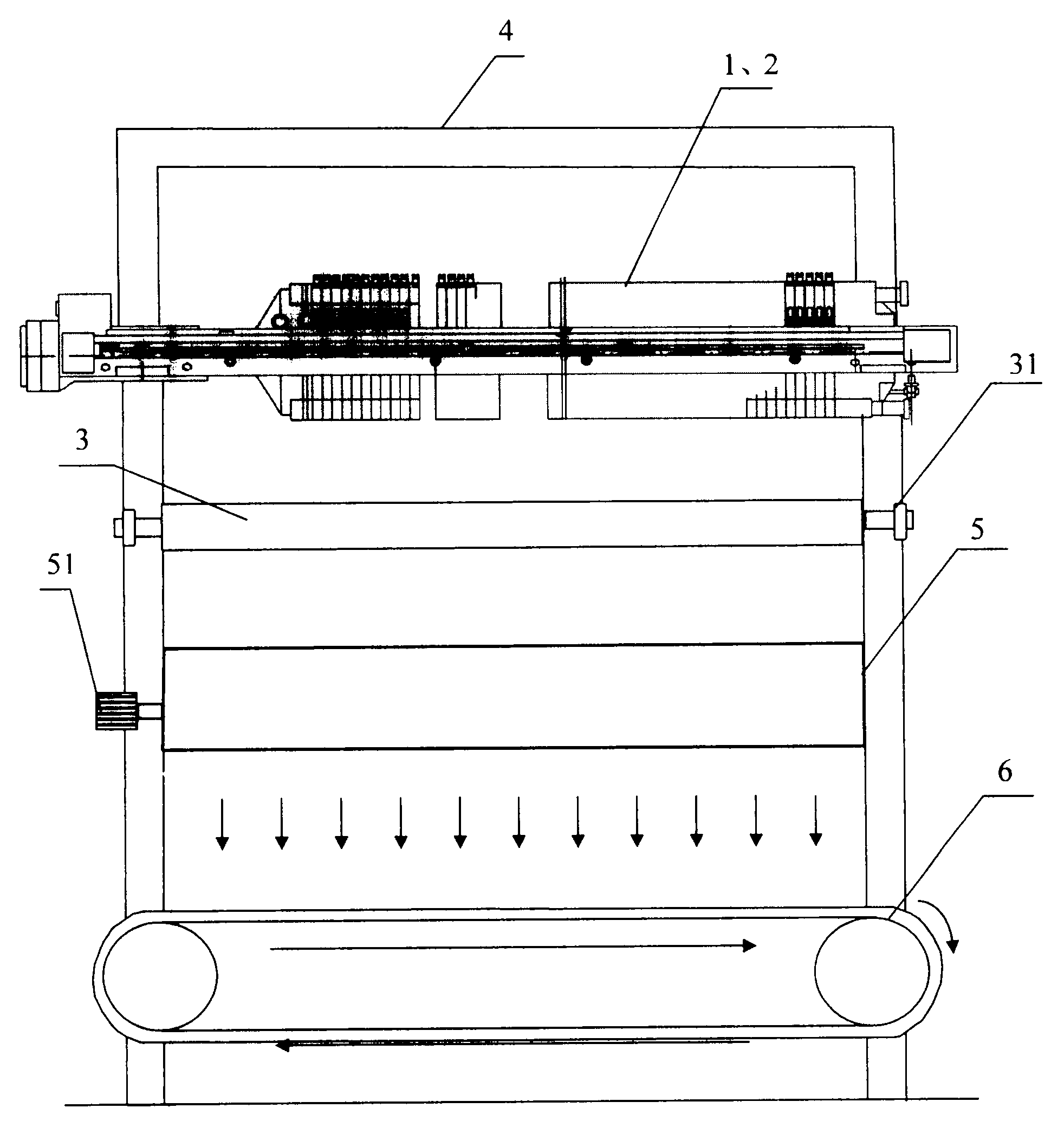

本实用新型所采用的技术方案如下：一种湿污泥压滤破碎传输一体化装置， 包括支架、板框压滤机、接水槽、污泥粉碎器和传输带，其特征在于：所述板 框压滤机、接水槽、污泥粉碎器和传输带都安装在支架上，其中板框压滤机在 最上方，接水槽安装在板框压滤机的下方，污泥粉碎器安装在接水槽的下方， 传输带安装在污泥粉碎器的下方;所述接水槽底部带有导水管，两端分别带有 一个固定在支架上的滑杆槽，接水槽可以在滑杆槽内滑动。
所述污泥粉碎器是由电机、无底板污泥槽、铰刀组成。
所述铰刀为空心螺旋铰刀。
本实用新型的有益效果是：将湿污泥脱水、破碎和传输的处理工艺一体化， 实现了近似于连续的湿污泥脱水，提高了处理效率，保证了工厂生产的连续性。
