申请日2018.03.19
公开(公告)日2018.11.20
IPC分类号B01D9/02; B01D1/00; C02F1/04
摘要
一种用于处理含盐废水的蒸发结晶室，其包括桶身，所述桶身包括从上至下顺序连接的同轴的柱状结构和倒锥台型结构，所述柱状结构侧壁设置有用于连接循环入料管的循环入料口，所述倒锥台型结构底部连接有同轴的垂直管，所述垂直管从上至下顺序连接有倾斜的淘洗管和排盐管，所述倒锥台型结构的侧壁设置有循环出料管，在所述循环出料管与所述垂直管之间的所述桶身内，设置有两相分离装置，所述两相分离装置为与所述桶身同轴的双面圆锥结构。本实用新型所提供的用于处理含盐废水的蒸发结晶室，结构简单，可以很好的形成盐分结晶体与浓盐水的分离界面，保持淘洗液的均匀分布，从而提高淘洗效果。
权利要求书
1.一种用于处理含盐废水的蒸发结晶室，其特征在于，其包括桶身，所述桶身包括从上至下顺序连接的同轴的柱状结构和倒锥台型结构，所述柱状结构侧壁设置有用于连接循环入料管的循环入料口，所述倒锥台型结构底部连接有同轴的垂直管，所述垂直管从上至下顺序连接有倾斜的淘洗管和排盐管，所述倒锥台型结构的侧壁设置有循环出料管，在所述循环出料管与所述垂直管之间的所述桶身内，设置有两相分离装置，所述两相分离装置为与所述桶身同轴的双面圆锥结构。
2.根据权利要求1所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述垂直管、所述淘洗管和所述排盐管的管径相同，所述淘洗管和所述排盐管呈错Y型设置。
3.根据权利要求2所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述淘洗管和所述排盐管分别设置在所述垂直管的两侧，且所述淘洗管与所述垂直管的淘洗夹角和所述排盐管与所述垂直管的排盐夹角相等。
4.根据权利要求3所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述淘洗夹角和所述排盐夹角均设置为28-30度。
5.根据权利要求3所述的用于处理含盐废水 的蒸发结晶室，其特征在于，所述淘洗管的轴线和所述垂直管的轴线的交点与所述倒锥台型结构底边的距离小于等于所述垂直管的管径的两倍，所述排盐管的轴线和所述垂直管的轴线的交点与所述倒锥台型结构底边的距离小于等于所述垂直管的管径的五倍。
6.根据权利要求1所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述两相分离装置通过角向间隔120度均布的三根支撑杆固定在所述桶身内。
7.根据权利要求6所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述两相分离装置的双面圆锥结构包括上方的第一圆锥和下方的第二圆锥，所述第一圆锥的顶角大于所述第二圆锥的顶角。
8.根据权利要求7所述的用于处理含盐废水的蒸发结晶室，其特征在于，所述第一圆锥的顶角是146度，所述第二圆锥的顶角是90度。
说明书
一种用于处理含盐废水的蒸发结晶室
技术领域
本实用新型涉及环保设备技术领域，特别涉及一种用于处理含盐废水的蒸发结晶室。
背景技术
强制循环蒸发是废水处理中的一个常用工艺，图1为现有市售的强制循环蒸发器的结构原理示意图，图中箭头方向表示各管道中的物质流动方向。参加图1所示，现有常用的强制循环蒸发器通常包括蒸发结晶室1、加热器2，所述蒸发结晶室1顶部设置有蒸汽排出管道，底部通过设置有循环泵3的管道与所述加热器2连接，在底部的管道上连接有浓缩物排出管4和废水进管5，所述加热器2上部通过循环入料管21与所述蒸发结晶室1连接，含盐废水在所述加热器2加热后进入蒸发结晶室1产生蒸发结晶，之后继续通过循环泵3再次进入所述加热器2进行加热，然后再进入蒸发结晶室1，如此往复，直至达到一定浓度后，从浓缩物排出管4排出，并从废水进管5加入新的需处理的废水进行处理。
由于高盐水中通常含有有机物和钙镁等结垢离子，以及其他盐的存在，对于不设盐腿淘洗的蒸发结晶室，浓缩后得到的盐为杂盐，需按危险废弃物进行管理，处置成本高。
现有的蒸发结晶室的常规的淘洗盐腿通常采用单腿淘洗和排盐，因排盐，淘洗和排盐在一个通道内，需要根据所处理的废水的指标探索合适的工艺参数调整才能保证效果，且在需要分盐并设置淘洗的使用情况下，运行稳定性通常较差。
实用新型内容
本实用新型要解决的技术问题是提供一种用于处理含盐废水的蒸发结晶室，以减少或避免前面所提到的问题。

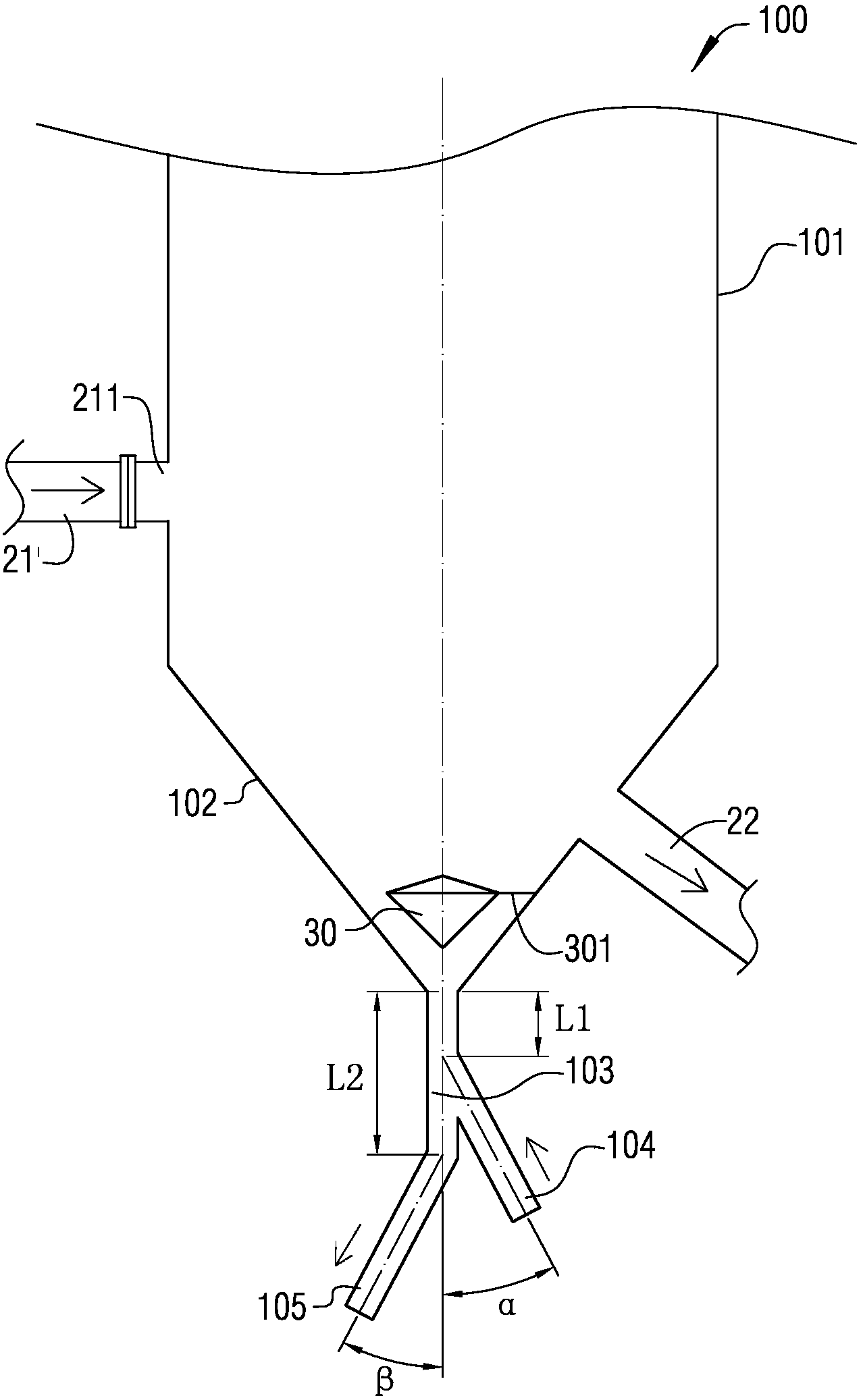

为解决上述技术问题，本实用新型提出了一种用于处理含盐废水的蒸发结晶室，其包括桶身，所述桶身包括从上至下顺序连接的同轴的柱状结构和倒锥台型结构，所述柱状结构侧壁设置有用于连接循环入料管的循环入料口，所述倒锥台型结构底部连接有同轴的垂直管，所述垂直管从上至下顺序连接有倾斜的淘洗管和排盐管，所述倒锥台型结构的侧壁设置有循环出料管，在所述循环出料管与所述垂直管之间的所述桶身内，设置有两相分离装置，所述两相分离装置为与所述桶身同轴的双面圆锥结构。
优选地，所述垂直管、所述淘洗管和所述排盐管的管径相同，所述淘洗管和所述排盐管呈错Y型设置。
优选地，所述淘洗管和所述排盐管分别设置在所述垂直管的两侧，且所述淘洗管与所述垂直管的淘洗夹角和所述排盐管与所述垂直管的排盐夹角相等。
优选地，所述淘洗夹角和所述排盐夹角均设置为28-30度。
优选地，所述淘洗管的轴线和所述垂直管的轴线的交点与所述倒锥台型结构底边的距离小于等于所述垂直管的管径的两倍，所述排盐管的轴线和所述垂直管的轴线的交点与所述倒锥台型结构底边的距离小于等于所述垂直管的管径的五倍。
优选地，所述两相分离装置通过角向间隔120度均布的三根支撑杆固定在所述桶身内。
优选地，所述两相分离装置的双面圆锥结构包括上方的第一圆锥和下方的第二圆锥，所述第一圆锥的顶角大于所述第二圆锥的顶角。
优选地，所述第一圆锥的顶角是146度，所述第二圆锥的顶角是90度。
本实用新型所提供的用于处理含盐废水的蒸发结晶室，结构简单，通过对淘洗管和排盐管的结构的优化设置，以及增加设置两相分离装置，可以很好的形成盐分结晶体与浓盐水的分离界面，保持淘洗液的均匀分布，从而提高淘洗效果。
