申请日2018.03.17
公开(公告)日2018.09.28
IPC分类号G01F23/22; B08B3/02
摘要
本申请公开了一种应用于污水测量的音叉料位开关自清洁系统，所述音叉料位开关安装设置于管道侧壁，所述音叉料位开关包括延伸至管道内部的音叉，还包括一水管，所述水管自管道外侧延伸至管道内部，所述水管于所述管道外部设置有一阀门，所述水管尾端设置有一喷头，所述喷头设置于所述音叉上方，所述喷头对准所述音叉。本实用新型的优点在于提高了音叉料位开关的可靠性，降低了检修人员的工作量。
权利要求书
1.一种应用于污水测量的音叉料位开关自清洁系统，其特征在于，所述音叉料位开关安装设置于管道侧壁，所述音叉料位开关包括延伸至管道内部的音叉，还包括一水管，所述水管自管道外侧延伸至管道内部，所述水管于所述管道外部设置有一阀门，所述水管尾端设置有一喷头，所述喷头设置于所述音叉上方，所述喷头对准所述音叉。
2.根据权利要求1所述的应用于污水测量的音叉料位开关自清洁系统，其特征在于，所述阀门为电磁阀，还包括DCS或PLC系统，所述音叉料位开关接入所述DCS或PLC系统，所述音叉料位开关动作时，所述DCS或PLC系统驱动所述电磁阀动作。
3.根据权利要求2所述的应用于污水测量的音叉料位开关自清洁系统，其特征在于，所述电磁阀开启时间由所述DCS或PLC系统控制。
4.根据权利要求1所述的应用于污水测量的音叉料位开关自清洁系统，其特征在于，所述水管前端连通清洁水源。
5.根据权利要求1所述的应用于污水 测量的音叉料位开关自清洁系统，其特征在于，所述音叉料位开关还包括安装于所述管道侧壁外表面的基座。
说明书
应用于污水测量的音叉料位开关自清洁系统
技术领域
本申请涉及污水料位测量领域，特别涉及一种应用于污水测量的音叉料位开关自清洁系统。
背景技术
音叉料位开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动，当音叉料位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉料位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
音叉料位开关在测量有杂质的污水(如泥浆)等液体介质时，其自清洁功能不够理想，音叉一旦沾染污水，常常误发动作信号。
实用新型内容
本实用新型的目的在于提供一种应用于污水测量的音叉料位开关自清洁系统，以克服现有技术的不足。
为实现上述目的，本实用新型提供如下技术方案。

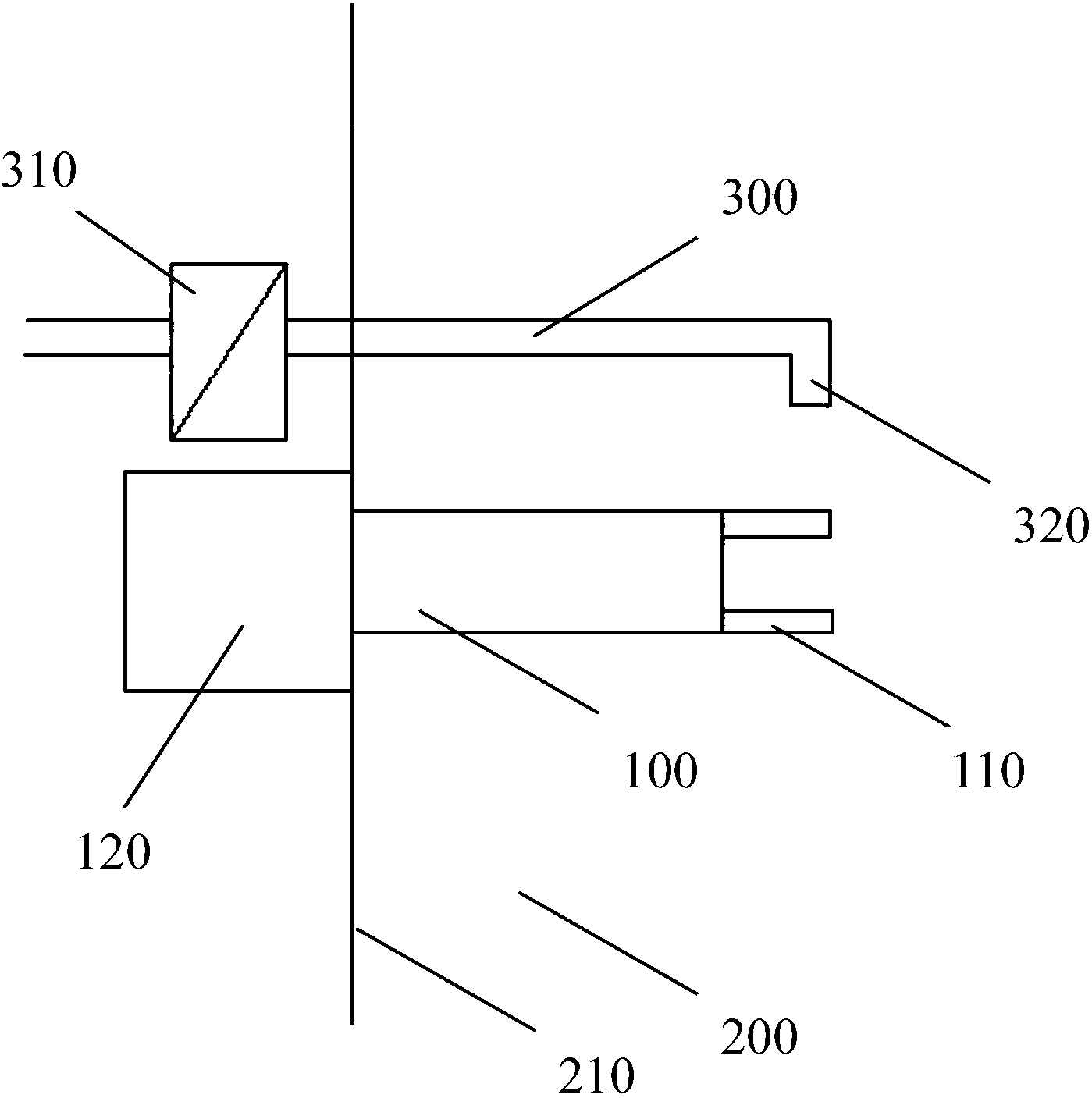

本申请实施例公开了一种应用于污水测量的音叉料位开关自清洁系统，所述音叉料位开关安装设置于管道侧壁，所述音叉料位开关包括延伸至管道内部的音叉，还包括一水管，所述水管自管道外侧延伸至管道内部，所述水管于所述管道外部设置有一阀门，所述水管尾端设置有一喷头，所述喷头设置于所述音叉上方，所述喷头对准所述音叉。
优选的，在上述的应用于污水测量的音叉料位开关自清洁系统中，所述阀门为电磁阀，还包括DCS或PLC系统，所述音叉料位开关接入所述DCS或PLC系统，所述音叉料位开关动作时，所述DCS或PLC系统驱动所述电磁阀动作。
优选的，在上述的应用于污水测量的音叉料位开关自清洁系统中，所述电磁阀开启时间由所述DCS或PLC系统控制。
优选的，在上述的应用于污水测量的音叉料位开关自清洁系统中，所述水管前端连通清洁水源。
优选的，在上述的应用于污水测量的音叉料位开关自清洁系统中，所述音叉料位开关还包括安装于所述管道侧壁外表面的基座。
与现有技术相比，本实用新型的优点在于提高了音叉料位开关的可靠性，降低了检修人员的工作量。
