申请日2018.03.18
公开(公告)日2018.12.11
IPC分类号B01D24/46; B01D24/48
摘要
本实用新型提供水处理中过滤器有机物污染滤料原位清洗再生装置，技术方案为：清洗液循环槽(2)内部设有电加热器(1)，清洗液循环槽(2)顶端一路管线连接丝网除沫器(3)，二路管线连接过滤器(5)，二路管线的分路管线连接氮气储罐(10)，三路管线通过药剂泵(9)连接药剂槽(8)，丝网除沫器(3)连接放空管(4)，过滤器(5)内部装填有滤料(6)，过滤器(5)底部管线通过循环泵(12)连接清洗液循环槽(2)，在药剂槽(8)上设有药剂搅拌器(7)，氮气储罐(10)连接制氮装置(11)。本实用新型有益效果：设计合理实用，提高了石油采出率，降低了开采成本，提高了水处理效率，节约了劳动力，节能环保。
权利要求书

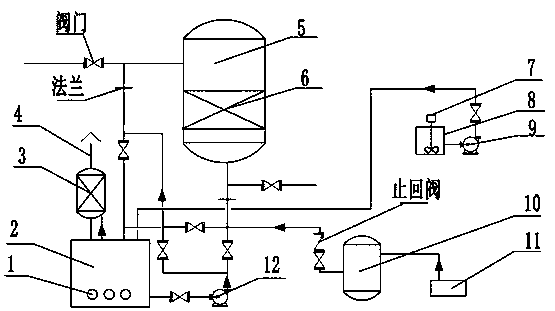

1.水处理中过滤器有机物污染滤料原位清洗再生装置，其特征在于：清洗液循环槽(2)内部设有电加热器(1)，清洗液循环槽(2)顶端一路管线连接丝网除沫器(3)，二路管线连接过滤器(5)，二路管线的分路管线连接氮气储罐(10)，三路管线通过药剂泵(9)连接药剂槽(8)，丝网除沫器(3)连接放空管(4)，过滤器(5)内部装填有滤料(6)，过滤器(5)底部管线通过循环泵(12)连接清洗液循环槽(2)，在药剂槽(8)上设有药剂搅拌器(7)，氮气储罐(10)连接制氮装置(11)。
说明书
水处理中过滤器有机物污染滤料原位清洗再生装置
技术领域
本实用新型涉及水处理技术领域，尤其是水处理中过滤器有机物污染滤料原位清洗再生装置。
背景技术
目前为保证注水质量，采出水处理末端常设置过滤装置，但油田注聚、采出水含油、含泥等因素易造成滤料板结、粘结成团、堵塞，滤料使用寿命减短，采出水处理结果难以达标。为此，油田每年更换滤料耗费巨大资金，以保证采出水处理 达到回注标准。
滤料失活主要由三个方面造成:
1.滤料板结;2.污油粘结;3.污泥堵塞。
油田采出水处理滤料清洗再生可以大量减少滤料更换的资金支出，同时可延长过滤器运行周期，降低过滤器运行阻力，提高水处理效果，不仅节约采出水处理成本，而且大量减少污染滤料排放，符合国家“减量化、资源化、无害化”的保护环境政策。每次滤料清洗再生成本约占新滤料的35%，再生一次可以达到新滤料运行周期的80%-90%;定期原位再生后，滤料疏松、干净，降低过滤器阻力，同时保证采出水处理达标，对装置稳定运行提供了保障;更换滤料需要大量劳动力，工作环境恶劣;处理达标水进入注水系统，可有效保护地层，提供石油采出率;减少了废弃滤料对环境的污染。
所以本实用新型对提高石油采出率、降低开采成本、提高水处理效率、节约劳动力、保护环境具有重大意义。
发明内容
本实用新型制作一套可以移动的滤料原位再生撬装设备，在水处理系统过滤器单元增加一套正洗、反洗(气液洗)流程，该装置并入原来系统，通过阀门控制完成滤料清洗原位再生;再生系统设定加热装置，控制再生运行温度在70℃左右;确定再生药剂配方，使其具有超强的清洗能力。
本实用新型是通过以下技术手段实现的：清洗液循环槽内部设有电加热器，清洗液循环槽顶端一路管线连接丝网除沫器，二路管线连接过滤器，二路管线的分路管线连接氮气储罐，三路管线通过药剂泵连接药剂槽，丝网除沫器连接放空管，过滤器内部装填有滤料，过滤器底部管线通过循环泵连接清洗液循环槽，在药剂槽上设有药剂搅拌器，氮气储罐连接制氮装置。
本实用新型有益效果：设计合理实用，提高了石油采出率，降低了开采成本，提高了水处理效率，节约了劳动力，节能环保。
