申请日2018.05.24
公开(公告)日2018.11.06
IPC分类号E04H4/16; A01K63/10
摘要
本发明涉及水池污物处理设备技术领域，具体地说是一种水池污物污水清理器，设有抽水泵，抽水泵上设有出水口和抽水口，其特征在于所述的抽水泵的出水口上设有出水管，所述的抽水泵的抽水口上设有吸水管，吸水管的一端与抽水口相连通，吸水管的另一端与清污组件相连接，所述的清污组件由清污壳体、水动轮、联动轴、小齿轮、通轴齿轮、通轴、刮轮套和螺旋刮轮组成，所述的清污壳体内经中部隔板分为左右并列的抽水腔和驱动腔，所述的清污壳体下部和中部隔板下部分别设有进水孔，具有结构简单、使用方便、清理效果好、清理效率高等优点。
翻译权利要求书

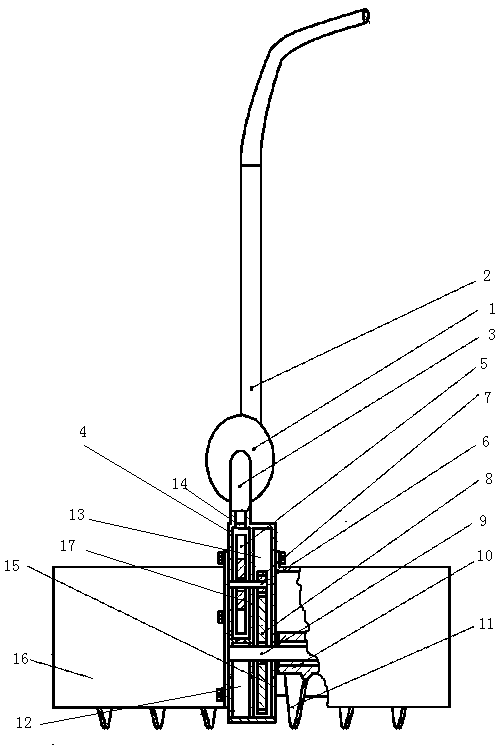

1.一种水池污物污水清理器，设有抽水泵，抽水泵上设有出水口和抽水口，其特征在于所述的抽水泵的出水口上设有出水管，出水管的一端与出水口相连接，出水管的另一端伸出水面上方，所述的抽水泵的抽水口上设有吸水管，吸水管的一端与抽水口相连通，吸水管的另一端与清污组件相连接，所述的清污组件由清污壳体、水动轮、联动轴、小齿轮、通轴齿轮、通轴、刮轮套和螺旋刮轮组成，所述的清污壳体内经中部隔板分为左右并列的抽水腔和驱动腔，所述的抽水腔上端的清污壳体上设有吸水口，所述的吸水口与吸水管相连通，所述的抽水腔上部设有水动轮，水动轮中部设有联动轴，联动轴的一端与清污壳体侧壁相连接，另一端穿过中部隔板与驱动腔内的小齿轮相连接，所述的小齿轮的下部与通轴齿轮相啮合，通轴齿轮的中部设有通轴，所述的通轴的两端分别穿过抽水腔和驱动腔并由清污壳体两端穿出，穿出清污壳体两端的通轴上设有刮轮套，刮轮套上设有在刮轮套上螺旋排列的螺旋刮轮，所述的清污壳体下部和中部隔板下部分别设有进水孔，通过打开抽水泵将水由进水孔吸进抽水腔内带动水动轮旋转，水动轮在联动轴的作用下带动驱动腔内的小齿轮旋转进而带动通轴齿轮旋转，通轴齿轮带动刮轮套旋转最终带动螺旋刮轮旋转，实现螺旋刮轮在水池壁上清污并将污水同时通过出水管排出。
2.根据权利要求1所述的一种水池污物污水清理器，其特征在于所述的清污壳体两侧设有护罩，护罩包裹在螺旋刮轮的外侧，护罩的下方设有长条形的窗口，螺栓刮轮下端部分伸出护罩的下部窗口便于刮擦。
3.根据权利要求1所述的一种水池污物污水清理器，其特征在于所述的与抽水泵的出水口相连通的出水管部分设为硬质管，该硬质管设为手柄，通过手提硬质管带动污物污水清理器移动，进而实现污物和污水处理。
4.根据权利要求1所述的一种水池污物污水清理器，其特征在于所述的抽水泵与清污壳体之间连接的吸水管设为硬质管。
说明书
一种水池污物污水清理器
技术领域
本发明涉及水池污物处理设备技术领域，具体地说是一种结构简单、使用方便、清理效果好、清理效率高的水池污物污水清理器。
背景技术
众所周知，随着人们的生活水平的提高，游泳和垂钓是一项受欢迎的体育项目，现有的泳池和鱼池的池壁上都会附着一层灰尘，在清理这些灰尘的时候都是采用将水全部排出，然后采用冲洗的方式，无论池中水量多少，均彻底排放后再冲洗池底，这种方式都存在大量的水资源被浪费、污水排放后对周边环境不利、 清洁不方便、工作量大和时间长的不足。
发明内容
本发明的目的是解决上述现有技术的不足，提供一种结构简单、使用方便、清理效果好、清理效率高的水池污物污水清理器。
本发明解决其技术问题所采用的技术方案是：
一种水池污物污水清理器，设有抽水泵，抽水泵上设有出水口和抽水口，其特征在于所述的抽水泵的出水口上设有出水管，出水管的一端与出水口相连接，出水管的另一端伸出水面上方，所述的抽水泵的抽水口上设有吸水管，吸水管的一端与抽水口相连通，吸水管的另一端与清污组件相连接，所述的清污组件由清污壳体、水动轮、联动轴、小齿轮、通轴齿轮、通轴、刮轮套和螺旋刮轮组成，所述的清污壳体内经中部隔板分为左右并列的抽水腔和驱动腔，所述的抽水腔上端的清污壳体上设有吸水口，所述的吸水口与吸水管相连通，所述的抽水腔上部设有水动轮，水动轮中部设有联动轴，联动轴的一端与清污壳体侧壁相连接，另一端穿过中部隔板与驱动腔内的小齿轮相连接，所述的小齿轮的下部与通轴齿轮相啮合，通轴齿轮的中部设有通轴，所述的通轴的两端分别穿过抽水腔和驱动腔并由清污壳体两端穿出，穿出清污壳体两端的通轴上设有刮轮套，刮轮套上设有在刮轮套上螺旋排列的螺旋刮轮，所述的清污壳体下部和中部隔板下部分别设有进水孔，通过打开抽水泵将水由进水孔吸进抽水腔内带动水动轮旋转，水动轮在联动轴的作用下带动驱动腔内的小齿轮旋转进而带动通轴齿轮旋转，通轴齿轮带动刮轮套旋转最终带动螺旋刮轮旋转，实现螺旋刮轮在水池壁上清污并将污水同时通过出水管排出。
本发明所述的清污壳体两侧设有护罩，护罩包裹在螺旋刮轮的外侧，护罩的下方设有长条形的窗口，螺栓刮轮下端部分伸出护罩的下部窗口便于刮擦。
本发明所述的与抽水泵的出水口相连通的出水管部分设为硬质管，该硬质管设为手柄，通过手提硬质管带动污物污水清理器移动，进而实现污物和污水处理。
本发明所述的抽水泵与清污壳体之间连接的吸水管设为硬质管，增大抽水泵与清污壳体之间连接的稳定性。
本发明由于所述的抽水泵的出水口上设有出水管，出水管的一端与出水口相连接，出水管的另一端伸出水面上方，所述的抽水泵的抽水口上设有吸水管，吸水管的一端与抽水口相连通，吸水管的另一端与清污组件相连接，所述的清污组件由清污壳体、水动轮、联动轴、小齿轮、通轴齿轮、通轴、刮轮套和螺旋刮轮组成，所述的清污壳体内经中部隔板分为左右并列的抽水腔和驱动腔，所述的抽水腔上端的清污壳体上设有吸水口，所述的吸水口与吸水管相连通，所述的抽水腔上部设有水动轮，水动轮中部设有联动轴，联动轴的一端与清污壳体侧壁相连接，另一端穿过中部隔板与驱动腔内的小齿轮相连接，所述的小齿轮的下部与通轴齿轮相啮合，通轴齿轮的中部设有通轴，所述的通轴的两端分别穿过抽水腔和驱动腔并由清污壳体两端穿出，穿出清污壳体两端的通轴上设有刮轮套，刮轮套上设有在刮轮套上螺旋排列的螺旋刮轮，所述的清污壳体下部和中部隔板下部分别设有进水孔，通过打开抽水泵将水由进水孔吸进抽水腔内带动水动轮旋转，水动轮在联动轴的作用下带动驱动腔内的小齿轮旋转进而带动通轴齿轮旋转，通轴齿轮带动刮轮套旋转最终带动螺旋刮轮旋转，实现螺旋刮轮在水池壁上清污并将污水同时通过出水管排出，所述的清污壳体两侧设有护罩，护罩包裹在螺旋刮轮的外侧，护罩的下方设有长条形的窗口，螺栓刮轮下端部分伸出护罩的下部窗口便于刮擦，所述的与抽水泵的出水口相连通的出水管部分设为硬质管，该硬质管设为手柄，通过手提硬质管带动污物污水清理器移动，进而实现污物和污水处理，所述的抽水泵与清污壳体之间连接的吸水管设为硬质管，增大抽水泵与清污壳体之间连接的稳定性，具有结构简单、使用方便、清理效果好、清理效率高等优点。
