申请日2018.03.19
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种具有排污功能的环保污水处理设备,包括除铁组件、铁屑收集盒、排污组件、搅拌组件、料剂添加口和移动轮，所述除铁组件外侧设置有铁屑收集盒，所述排污组件一侧上方安装有搅拌组件，所述料剂添加口下方安装有移动轮，本实用新型结构科学合理，使用安全方便，设置有除铁组件能够在污水进入时去除其内部掺杂的铁屑;设置有铁屑收集盒便于对清理后的铁屑进行集中收集;设置有排污组件便于将降解腔室内部降解和过滤后的污物进行集中排出;设置有搅拌组件使污水与添加料剂之间能够更加充分的进行搅拌混合;设置有料剂添加口便于外加料剂等的加入;设置有移动轮使设备在使用时的移动变得更加便捷。
权利要求书

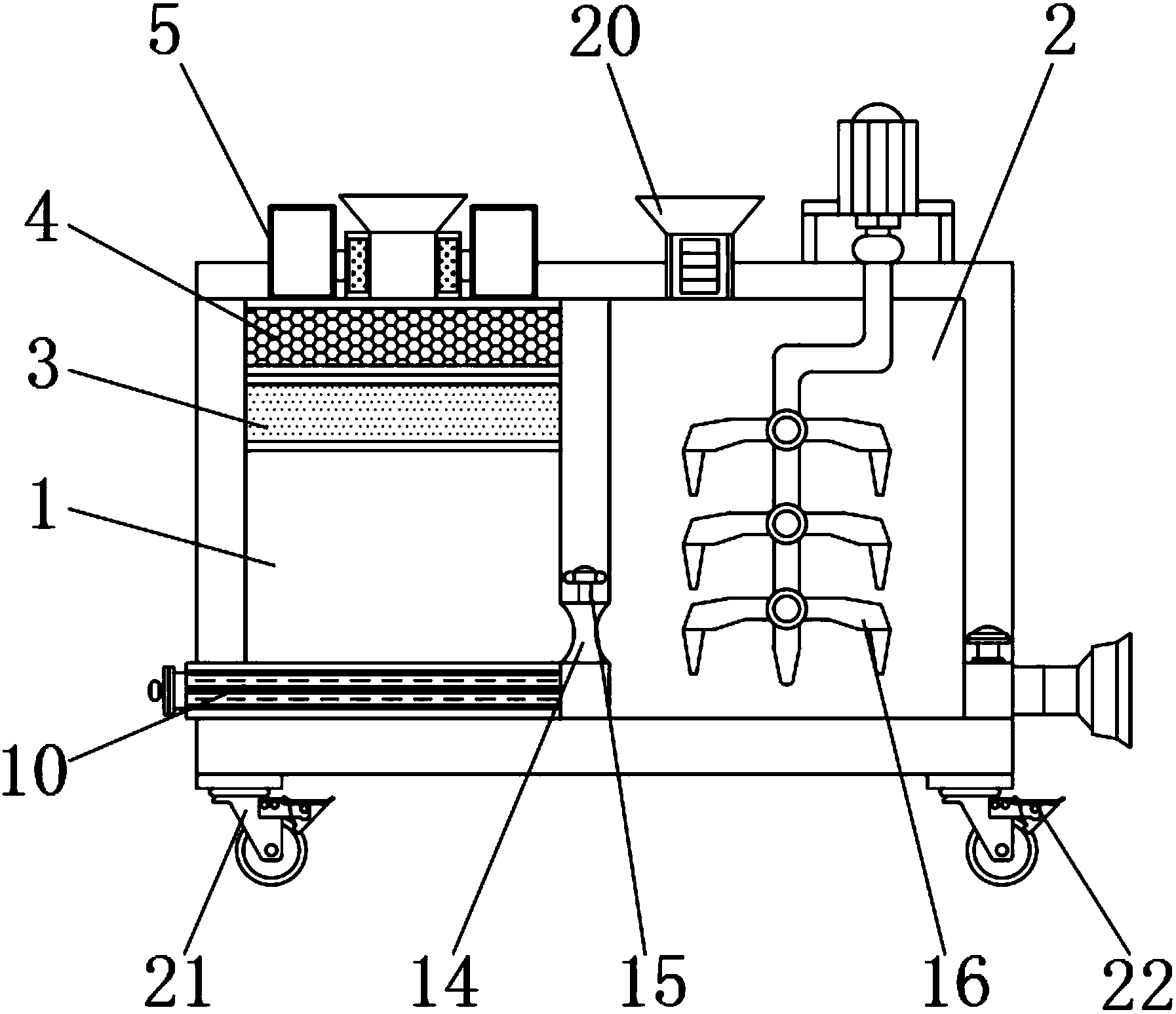

1.一种具有排污功能的环保污水处理设备，包括降解腔室(1)、混合腔室(2)、生物膜过滤层(3)、活性炭过滤层(4)、除铁组件(5)、排污组件(10)、内部通道(14)、电磁控制阀(15)、搅拌组件(16)、料剂添加口(20)、移动轮(21)和制动器(22)，其特征在于：所述降解腔室(1)内部上方固定安装有生物膜过滤层(3)，所述生物膜过滤层(3)上方固定粘结有活性炭过滤层(4)，所述降解腔室(1)中部上方固定安装有除铁组件(5)，所述除铁组件(5)包括污水进口(6)、吸铁磁铁(7)、铁屑通道(8)和铁屑收集盒(9)，所述污水进口(6)两侧边部均固定安装有吸铁磁铁(7)，所述吸铁磁铁(7)外侧中部均开设有铁屑通道(8)，所述铁屑通道(8)外侧上方密封连接有铁屑收集盒(9)，所述降解腔室(1)内侧底部下方固定安装有排污组件(10)，所述排污组件(10)包括污物收集盒(11)、活动导板(12)和把手(13)，所述污物收集盒(11)外侧活动套接有活动导板(12)，所述污物收集盒(11)一侧端部固定安装有把手(13)，所述降解腔室(1)一侧固定安装有混合腔室(2)，所述混合腔室(2)内侧中部固定安装有搅拌组件(16)，所述搅拌组件(16)包括搅拌轴(17)、混合桨叶(18)和电机(19)，所述搅拌轴(17)外侧均转动连接有混合桨叶(18)，所述搅拌轴(17)上方端部传动连接有电机(19)，所述电机(19)一侧开设有料剂添加口(20)，所述降解腔室(1)和混合腔室(2)底部两侧端部均固定安装有移动轮(21)，所述电磁控制阀(15)和电机(19)的输入端均与市电的输出端电性连接。
2.根据权利要求1所述的一种具有排污功能的环保污水 处理设备，其特征在于：所述降解腔室(1)与混合腔室(2)之间底部均通过内部通道(14)贯通连接。
3.根据权利要求1所述的一种具有排污功能的环保污水处理设备，其特征在于：所述内部通道(14)上方固定安装有电磁控制阀(15)。
4.根据权利要求1所述的一种具有排污功能的环保污水处理设备，其特征在于：所述污物收集盒(11)的外直径与活动导板(12)的内直径大小相等。
5.根据权利要求1所述的一种具有排污功能的环保污水处理设备，其特征在于：所述移动轮(21)一侧固定安装有制动器(22)。
6.根据权利要求1所述的一种具有排污功能的环保污水处理设备，其特征在于：所述降解腔室(1)和混合腔室(2)均为一种防腐蚀不锈钢材质的构件。
说明书
一种具有排污功能的环保污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种具有排污功能的环保污水处理设备。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，水环境污染事故不断的发生，严重的危害了人类的身体健康，许多河道因工业污水的排放，已经严重威胁到了人类的生活和生态平衡，传统的污水处理设备因其在对污水处理的过程中缺少对滤除后污物的清理组件，导致在对污水进行过滤后其残留的污物无法被及时清理，不仅降低了二次污水处理的质量，同时也给人工清理带来了极大的劳动强度，同时由于现有的污水处理设备一般缺少对其内部铁屑的清理组件，导致其在对污水处理过程去污水内部的铁屑无法被清理干净，使污水处理不彻底，降低了污水处理的质量，另外现有的污水处理设备因其在实际使用过程中缺少移动组件，导致其在使用前后的移动和搬运变得十分麻烦，同时也制约了污水处理设备的使用范围。
实用新型内容
本实用新型提供一种具有排污功能的环保污水处理设备，可以有效解决上述背景技术中提出的传统的污水处理设备因其在对污水处理的过程中缺少对滤除后污物的清理组件，导致在对污水进行过滤后其残留的污物无法被及时清理，不仅降低了二次污水处理的质量，同时也给人工清理带来了极大的劳动强度，同时由于现有的污水处理设备一般缺少对其内部铁屑的清理组件，导致其在对污水处理过程去污水内部的铁屑无法被清理干净，使污水处理不彻底，降低了污水处理的质量，另外现有的污水处理设备因其在实际使用过程中缺少移动组件，导致其在使用前后的移动和搬运变得十分麻烦，同时也制约了污水处理设备的使用范围等问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有排污功能的环保污水处理设备，包括降解腔室、混合腔室、生物膜过滤层、活性炭过滤层、除铁组件、排污组件、内部通道、电磁控制阀、搅拌组件、料剂添加口、移动轮和制动器，所述降解腔室内部上方固定安装有生物膜过滤层，所述生物膜过滤层上方固定粘结有活性炭过滤层，所述降解腔室中部上方固定安装有除铁组件，所述除铁组件包括污水进口、吸铁磁铁、铁屑通道和铁屑收集盒，所述污水进口两侧边部均固定安装有吸铁磁铁，所述吸铁磁铁外侧中部均开设有铁屑通道，所述铁屑通道外侧上方密封连接有铁屑收集盒，所述降解腔室内侧底部下方固定安装有排污组件，所述排污组件包括污物收集盒、活动导板和把手，所述污物收集盒外侧活动套接有活动导板，所述污物收集盒一侧端部固定安装有把手，所述降解腔室一侧固定安装有混合腔室，所述混合腔室内侧中部固定安装有搅拌组件，所述搅拌组件包括搅拌轴、混合桨叶和电机，所述搅拌轴外侧均转动连接有混合浆叶，所述搅拌轴上方端部传动连接有电机，所述电机一侧开设有料剂添加口，所述降解腔室和混合腔室底部两侧端部均固定安装有移动轮，所述电磁控制阀和电机的输入端均与市电的输出端电性连接。
优选的，所述降解腔室与混合腔室之间底部均通过内部通道贯通连接。
优选的，所述内部通道上方固定安装有电磁控制阀。
优选的，所述污物收集盒的外直径与活动导板的内直径大小相等。
优选的，所述移动轮一侧固定安装有制动器。
优选的，所述降解腔室和混合腔室均为一种防腐蚀不锈钢材质的构件。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置有除铁组件能够在污水进入时去除其内部掺杂的铁屑;设置有铁屑收集盒便于对清理后的铁屑进行集中收集;设置有排污组件便于将降解腔室内部降解和过滤后的污物进行集中排出;设置有搅拌组件使污水与添加料剂之间能够更加充分的进行搅拌混合;设置有料剂添加口便于外加料剂等的加入;设置有移动轮使设备在使用时的移动变得更加便捷。
