申请日2018.05.24
公开(公告)日2018.09.28
IPC分类号C02F1/40
摘要
本发明提供了一种污水处理池漂浮物去除装置，包括固定框，固定框设置呈“口”状，固定框四侧的中部设置有连接柱，且连接柱与固定框为联动关系，连接柱下端的中部紧密连接有联动柱，且联动柱与连接柱为联动关系，联动柱下方的中部电性连接有电动推杆，且电动推杆外侧的中部嵌入连接有接电口。设置有过滤网与活动架的内部，使得可通过过滤网将污水处理池内部漂浮物进行过滤，从而达到了能够将漂浮物进行过滤的效果，设置有电动推杆可控制联动柱与连接柱呈垂直方向移动，使得可通过电动推杆将过滤网进行移动，从而达到了能够将漂浮物进行收集的效果，设置有旋转钮可控制伸缩柱收缩至容纳柱的内部，适用于污水技术领域，具有良好的发展前景。
翻译权利要求书

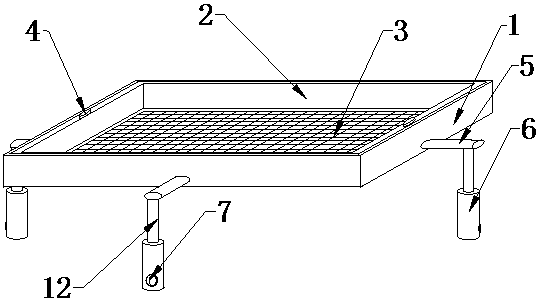

1.一种污水处理池漂浮物去除装置，包括固定框(1)，其特征在于：所述固定框(1)设置呈“口”状，所述固定框(1)四侧的中部设置有连接柱(5)，且连接柱(5)与固定框(1)为联动关系，所述连接柱(5)下端的中部紧密连接有联动柱(12)，且联动柱(12)与连接柱(5)为联动关系，所述联动柱(12)下方的中部电性连接有电动推杆(6)，且电动推杆(6)外侧的中部嵌入连接有接电口(7)，且电动推杆(6)通过接电口(7)与电源电性连接，所述固定框(1)内部的两侧嵌入连接有连接口(11)，且连接口(11)设置呈“圆”状所述固定框(1)内侧的中部活动连接有活动架(2)，且活动架(2)设置呈“口”状，所述活动架(2)内侧的中部设置有过滤网(3)，且过滤网(3)内部均匀贯穿有孔洞，所述活动架(2)两侧中部的上端活动连接有旋转钮(4)，且旋转钮(4)下方的中部活动连接有容纳柱(8)，且容纳柱(8)内部设置呈中空状，并容纳柱(8)内部均匀设置有环状凹槽，所述容纳柱(8)右侧的下方活动连接有伸缩柱(9)，且伸缩柱(9)外部均匀设置有环状凸起，并伸缩柱(9)与容纳柱(8)为联动关系，所述伸缩柱(9)贯穿于活动架(2)的两侧，所述活动架(2)的两侧贯穿有活动凹槽(10)。
2.根据权利要求1所述的一种污水处理池漂浮物去除装置，其特征在于：所述连接柱(5)设置有四根，且连接柱(5)下端联动柱(12)设置有四根。
3.根据权利要求1所述的一种污水处理池漂浮物去除装置，其特征在于：所述过滤网(3)内部孔洞直径设置呈一厘米，且过滤网(3)与活动架(2)为联动关系。
4.根据权利要求1所述的一种污水处理池漂浮物去除装置，其特征在于：所述伸缩柱(9)与连接口(11)组合套装，且伸缩柱(9)贯穿活动凹槽(10)的内部。
5.根据权利要求1所述的一种污水处理池漂浮物去除装置，其特征在于：所述旋转钮(4)控制容纳柱(8)呈旋转运动。
6.根据权利要求1所述的一种污水处理池漂浮物去除装置，其特征在于：所述电动推杆(6)通过联动柱(2)与连接柱(5)活动连接。
说明书
一种污水处理池漂浮物去除装置
技术领域
本发明涉及污水技术领域，具体为一种漂浮物去除装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，漂浮物去除装置是为了将污水上方漂浮物去除的一种装置。
现有的漂浮物去除装置在对漂浮物进行去除时，无法将漂浮物进行快速收集，并使得现有的漂浮物去除装置使用效率不高，且现有的漂浮物去除装置无法取出进行清理，并使得现有的漂浮物去除装置在长期使用后易损坏。
发明内容
本发明的目的旨在于解决现有的漂浮物去除装置无法快速将漂浮物收集，不方便清理的技术问题，提供一种污水处理池漂浮物去除装置，通过设置过滤网部件，能够将漂浮物去除的效果，具有广泛的实用性，以解决上述背景技术中提出的现有的漂浮物去除装置无法快速将漂浮物收集的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理池漂浮物去除装置，包括固定框，所述固定框设置呈“口”状，所述固定框四侧的中部设置有连接柱，且连接柱与固定框为联动关系，所述连接柱下端的中部紧密连接有联动柱，且联动柱与连接柱为联动关系，所述联动柱下方的中部电性连接有电动推杆，且电动推杆外侧的中部嵌入连接有接电口，且电动推杆通过接电口与电源电性连接，所述固定框内部的两侧嵌入连接有连接口，且连接口设置呈“圆”状所述固定框内侧的中部活动连接有活动架，且活动架设置呈“口”状，所述活动架内侧的中部设置有过滤网，且过滤网内部均匀贯穿有孔洞，所述活动架两侧中部的上端活动连接有旋转钮，且旋转钮下方的中部活动连接有容纳柱，且容纳柱内部设置呈中空状，并容纳柱内部均匀设置有环状凹槽，所述容纳柱右侧的下方活动连接有伸缩柱，且伸缩柱外部均匀设置有环状凸起，并伸缩柱与容纳柱为联动关系，所述伸缩柱贯穿于活动架的两侧，所述活动架的两侧贯穿有活动凹槽。
优选的，所述连接柱设置有四根，且连接柱下端联动柱设置有四根。
优选的，所述过滤网内部孔洞直径设置呈一厘米，且过滤网与活动架为联动关系。
优选的，所述伸缩柱与连接口组合套装，且伸缩柱贯穿活动凹槽的内部。
优选的，所述旋转钮控制容纳柱呈旋转运动。
优选的，所述电动推杆通过联动柱与连接柱活动连接。
本发明的旨在于解决无法快速将漂浮物收集，不方便清理的技术问题，提供一种污水处理池漂浮物去除装置，该装置中通过设置有过滤网与活动架的内部，使得可通过过滤网将污水处理池内部漂浮物进行过滤，从而达到了能够将漂浮物进行过滤的效果，设置有电动推杆可控制联动柱与连接柱呈垂直方向移动，使得可通过电动推杆将过滤网进行移动，从而达到了能够将漂浮物进行收集的效果，设置有旋转钮可控制伸缩柱收缩至容纳柱的内部，使得伸缩柱通过活动凹槽进行旋转，随后将活动架与固定框断开连接，从而达到了能够将过滤网取出并清理，并能够将漂浮物去除的效果。
