申请日2018.03.19
公开(公告)日2018.11.20
IPC分类号C02F1/04; C02F103/06
摘要

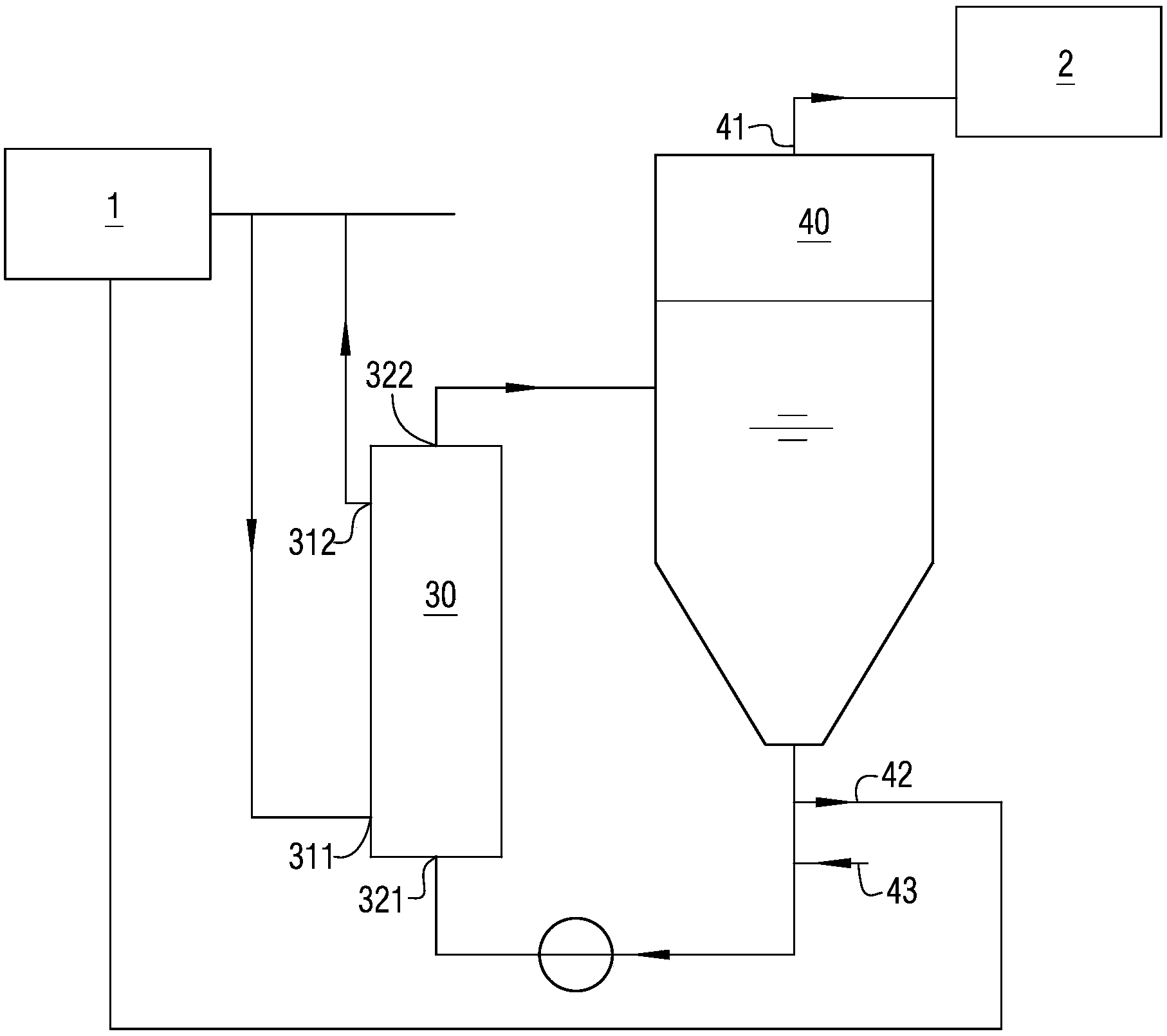

一种填埋场渗滤液预处理装置，其设置在垃圾填埋场内，所述垃圾填埋场设置有垃圾焚烧设备和渗滤液处理设备，其包括换热器和蒸发罐，所述换热器包括壳体、设置在所述壳体内的多个换热管，所述壳体设置有用于与所述垃圾焚烧设备的烟道连接的热风进口和热风出口，所述换热管连接有与所述蒸发罐连接的废液进口和废液出口;所述蒸发罐顶部设置有与所述渗滤液处理设备连接的蒸汽排出管道，底部通过设置有循环泵的管道与所述废液进口连接，在底部的管道上连接有浓缩物排出管和渗滤液进管。本实用新型所提供的填埋场渗滤液预处理装置，可有效实现垃圾渗滤液的减量化。
权利要求书
1.一种填埋场渗滤液预处理装置，其特征在于，其设置在垃圾填埋场内，所述垃圾填埋场设置有垃圾焚烧设备和渗滤液处理设备，所述垃圾焚烧设备包括顺序连接的垃圾焚烧炉、喷淋式除尘器，其包括换热器和蒸发罐，所述换热器包括壳体、设置在所述壳体内的多个换热管，所述壳体设置有用于与所述垃圾焚烧设备的所述喷淋式除尘器之后的烟道连接的热风进口和热风出口，所述换热管连接有与所述蒸发罐连接的废液进口和废液出口;所述蒸发罐顶部设置有与所述渗滤液处理设备连接的蒸汽排出管道，底部通过设置有循环泵的管道与所述废液进口连接，在底部的管道上连接有浓缩物排出管和渗滤液进管，所述浓缩物排出管与所述垃圾焚烧炉连接。
2.根据权利要求1所述的填埋场渗滤液预处理装置，其特征在于，所述换热管可包括同轴设置的外管和内管，所述内管的直径为所述外管的直径的二分之一，所述内管均布有多个导流孔，所述导流孔的直径与所述内管的直径相同，所述导流孔设置在所述内管的同一侧，在所述内管轴线方向上相邻的两个所述导流孔之间的距离大于等于所述内管的直径的两倍，小于所述内管的直径的三倍。
说明书
一种填埋场渗滤液预处理装置
技术领域
本实用新型涉及环保设备技术领域，特别涉及设置在垃圾填埋场内的一种填埋场渗滤液预处理装置。
背景技术
垃圾填埋场是指采用填埋方式处理垃圾的垃圾集中堆放场地，垃圾填埋场因为成本低、卫生程度好在国内被广泛应用。环境保护部于2008年颁布了《生活垃圾填埋场污染物控制标准》(GB 16889-2008)，对垃圾填埋场建设的污染标准进行了详细的规范。该标准对生活垃圾填埋场的渗滤液处理提出了相应要求，标准规定现有和新建生活垃圾填埋场都应建有较完备的污水处理设施，渗滤液需经过处理后达到标准规定的排放限值才能直接排放。对于现有生活垃圾填埋场标准实施后3年内无法满足规定的排放浓度限值要求的，应满足生活垃圾渗滤应经过预处理，均匀注入城市二级污水处理厂并不超过城市二级污水处理厂额定的污水处理能力等要求才可将生活垃圾渗滤液送往城市二级污水 处理厂进行处理。
城市垃圾填埋场渗滤液的处理一直是填埋场设计、运行和管理中非常棘手的问题。渗滤液的指标通常为pH值在4～9之间，COD在2000～62000mg/L的范围内，BOD5从60～45000mg/L，重金属浓度和市政污水中重金属的浓度基本一致。城市垃圾填埋场渗滤液是一种成分复杂的高浓度有机废水，一直是国内外废水处理领域的一大难题。
垃圾渗滤液的处理方法通常采用物理化学法和生物法。物理化学法主要有活性炭吸附、化学沉淀、密度分离、化学氧化、化学还原、离子交换、膜渗析、气提及湿式氧化法等多种方法。物理化学法处理成本较高，不适于大水量垃圾渗滤液的处理，
生物法分为好氧生物处理、厌氧生物处理以及二者的结合。好氧处理包括活性污泥法、曝气氧化池、好氧稳定塘、生物转盘和滴滤池等。厌氧处理包括上向流污泥床、厌氧固定化生物反应器、混合反应器及厌氧稳定塘。由于垃圾渗滤液氨氮浓度高、可生化性差，因此生物法也存在运行稳定性差，运行成本高，难以达标排放的问题。
实用新型内容
本实用新型要解决的技术问题是提供一种填埋场渗滤液预处理装置，以减少或避免前面所提到的问题。
为解决上述技术问题，本实用新型提出了一种填埋场渗滤液预处理装置，其设置在垃圾填埋场内，所述垃圾填埋场设置有垃圾焚烧设备和渗滤液处理设备，所述垃圾焚烧设备包括顺序连接的垃圾焚烧炉、喷淋式除尘器，其包括换热器和蒸发罐，所述换热器包括壳体、设置在所述壳体内的多个换热管，所述壳体设置有用于与所述垃圾焚烧设备的所述喷淋式除尘器之后的烟道连接的热风进口和热风出口，所述换热管连接有与所述蒸发罐连接的废液进口和废液出口;所述蒸发罐顶部设置有与所述渗滤液处理设备连接的蒸汽排出管道，底部通过设置有循环泵的管道与所述废液进口连接，在底部的管道上连接有浓缩物排出管和渗滤液进管，所述浓缩物排出管与所述垃圾焚烧炉连接。
优选地，所述换热管可包括同轴设置的外管和内管，所述内管的直径为所述外管的直径的二分之一，所述内管均布有多个导流孔，所述导流孔的直径与所述内管的直径相同，所述导流孔设置在所述内管的同一侧，在所述内管轴线方向上相邻的两个所述导流孔之间的距离大于等于所述内管的直径的两倍，小于所述内管的直径的三倍。
本实用新型所提供的填埋场渗滤液预处理装置，通过利用垃圾焚烧设备的热风提供热源，对填埋场垃圾渗滤液进行蒸发浓缩，从而有效实现垃圾渗滤液的减量化，减轻了后继生物法渗滤液处理设备的处理压力。且浓缩后含有高浓有机物的废液再次进入焚烧炉进行焚烧，因此实现了垃圾渗滤液的综合高效处置。
