申请日2018.05.24
公开(公告)日2018.10.12
IPC分类号C02F9/12
摘要
本发明公开了一种工业清洗废水循环利用装置，包括主体、铁屑过滤仓、絮凝仓和清洗剂混合仓，所述主体内部一侧开设有铁屑过滤仓，所述铁屑过滤仓顶端焊接有进水口，所述气泵输出端螺纹连接有气管，所述气管一端贯穿主体上表面与清洗剂混合仓相互贯通，所述清洗剂混合仓下表面一侧焊接有排水管，所述排水管有一端贯穿主体一侧螺纹连接有阀门;通过在密封盖一侧焊接有三个过滤网，过滤网下方焊接有磁铁块，使得在进行使用时更加方便的将铁屑进行过滤，经过第一水泵抽入到絮凝仓，经过絮凝仓来絮凝油渍以及一些溶解物，最终经过清洗剂混合仓将处理后的水与清洗剂充分混合，从而更加方便的进行再次循环清洗使用。
翻译权利要求书

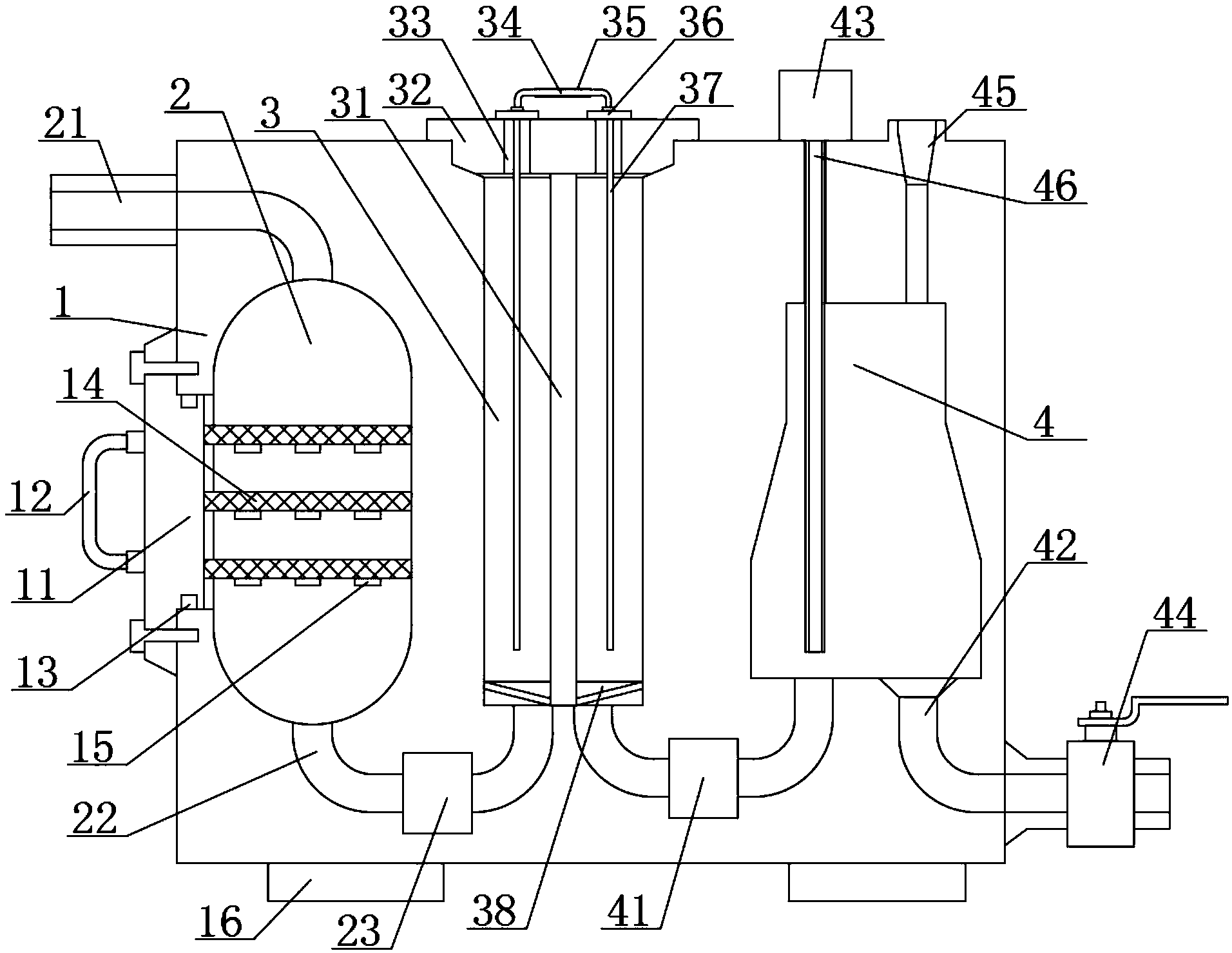

1.一种工业清洗废水循环利用装置，包括主体(1)、铁屑过滤仓(2)、絮凝仓(3)和清洗剂混合仓(4)，其特征在于：所述主体(1)内部一侧开设有铁屑过滤仓(2)，所述铁屑过滤仓(2)顶端焊接有进水口(21)，所述进水口(21)一端贯穿主体(1)一侧，所述铁屑过滤仓(2)一侧通过固定螺母固定安装有密封盖(11)，且密封盖(11)贯穿主体(1)一侧，所述密封盖(11)一侧焊接有三个过滤网(14)，所述过滤网(14)下方均焊接有三个磁铁块(15)，所述铁屑过滤仓(2)一侧的主体(1)上开设有絮凝仓(3)，所述絮凝仓(3)底端一侧与铁屑过滤仓(2)底端通过连通管(22)相互贯通，所述絮凝仓(3)与铁屑过滤仓(2)之间的连通管(22)中部螺纹连接有第二水泵(41)，所述絮凝仓(3)顶端套接有顶盖(32)，所述顶盖(32)上表面开设有两个搅拌孔(33)，所述搅拌孔(33)上方摆放有限位板(36)，所述限位板(36)下表面均焊接有搅拌杆(37)，所述搅拌杆(37)通过搅拌孔(33)插入到絮凝仓(3)内，所述顶盖(32)下表面中部焊接有支撑杆(31)，所述支撑杆(31)底端焊接有网罩(38)，所述絮凝仓(3)一侧的主体(1)内部开设有清洗剂混合仓(4)，所述絮凝仓(3)下表面通过连通管(22)与清洗剂混合仓(4)相互贯通，所述絮凝仓(3)与清洗剂混合仓(4)之间的连通管(22)中部螺纹连接有第二水泵(41)，所述清洗剂混合仓(4)上表面一侧的主体(1)上开设有加料孔(45)，所述加料孔(45)一侧的主体(1)上通过螺母安装有气泵(43)，所述气泵(43)输出端螺纹连接有气管(46)，所述气管(46)一端贯穿主体(1)上表面与清洗剂混合仓(4)相互贯通，所述清洗剂混合仓(4)下表面一侧焊接有排水管(42)，所述排水管(42)有一端贯穿主体(1)一侧螺纹连接有阀门(44)。
2.根据权利要求1所述的一种工业清洗废水循环利用装置，其特征在于：所述主体(1)下表面四角处均焊接有防滑垫(16)。
3.根据权利要求1所述的一种工业清洗废水循环利用装置，其特征在于：所述限位板(36)上表面焊接有把手(34)，所述把手(34)中部套接有防滑套(35)。
4.根据权利要求1所述的一种工业清洗废水循环利用装置，其特征在于：所述密封盖(11)与主体(1)接触面黏贴有密封圈(13)。
5.根据权利要求1所述的一种工业清洗废水循环利用装置，其特征在于：所述密封盖(11)另一侧焊接有手柄(12)。
说明书
一种工业清洗废水循环利用装置
技术领域
本发明涉及工业清洗废水处理技术领域，具体为一种工业清洗废水循环利用装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。然而在工业清洗时的废水处理设备具有很多的缺陷例如：
现有技术中的废水处理都是将废水进行各种复杂的处理，大大干净的水，然而在工业清洗时，废水一般底含有油渍以及铁屑来，然而现有技术中的净化设备过于复杂，从而使得在使用时过于麻烦而且浪费资源，而且在循环使用时需要再次加热适量的清洗剂，而使得其使用时过于麻烦，故而无法满足现有技术所需。
发明内容
本发明的目的在于提供一种工业清洗废水循环利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业清洗废水循环利用装置，包括主体、铁屑过滤仓、絮凝仓和清洗剂混合仓，所述主体内部一侧开设有铁屑过滤仓，所述铁屑过滤仓顶端焊接有进水口，所述进水口一端贯穿主体一侧，所述铁屑过滤仓一侧通过固定螺母固定安装有密封盖，且密封盖贯穿主体一侧，所述密封盖一侧焊接有三个过滤网，所述过滤网下方均焊接有三个磁铁块，所述铁屑过滤仓一侧的主体上开设有絮凝仓，所述絮凝仓底端一侧与铁屑过滤仓底端通过连通管相互贯通，所述絮凝仓与铁屑过滤仓之间的连通管中部螺纹连接有第二水泵，所述絮凝仓顶端套接有顶盖，所述顶盖上表面开设有两个搅拌孔，所述搅拌孔上方摆放有限位板，所述限位板下表面均焊接有搅拌杆，所述搅拌杆通过搅拌孔插入到絮凝仓内，所述顶盖下表面中部焊接有支撑杆，所述支撑杆底端焊接有网罩，所述絮凝仓一侧的主体内部开设有清洗剂混合仓，所述絮凝仓下表面通过连通管与清洗剂混合仓相互贯通，所述絮凝仓与清洗剂混合仓之间的连通管中部螺纹连接有第二水泵，所述清洗剂混合仓上表面一侧的主体上开设有加料孔，所述加料孔一侧的主体上通过螺母安装有气泵，所述气泵输出端螺纹连接有气管，所述气管一端贯穿主体上表面与清洗剂混合仓相互贯通，所述清洗剂混合仓下表面一侧焊接有排水管，所述排水管有一端贯穿主体一侧螺纹连接有阀门。
优选的，所述主体下表面四角处均焊接有防滑垫。
优选的，所述限位板上表面焊接有把手，所述把手中部套接有防滑套。
优选的，所述密封盖与主体接触面黏贴有密封圈。
优选的，所述密封盖另一侧焊接有手柄。
与现有技术相比，本发明的有益效果是：
本发明通过在密封盖一侧焊接有三个过滤网，过滤网下方焊接有磁铁块，使得在进行使用时更加方便的将铁屑进行过滤，经过第一水泵抽入到絮凝仓，经过絮凝仓来絮凝油渍以及一些溶解物，最终经过清洗剂混合仓将处理后的水与清洗剂充分混合，从而更加方便的进行再次循环清洗使用。
