申请日2018.03.19
公开(公告)日2018.12.14
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种轻纺喷水织机废水回收利用装置，包括底座，底座的上表面从左至右依次固定连接有沉淀室、增压泵和过滤室，沉淀室和过滤室之间通过导管连通，且增压泵的输出端与导管连通，沉淀室的外侧壁上固定连接有驱动电机，沉淀室内转动连接有两个关于驱动电机相对称的搅拌杆，两个搅拌杆的外侧壁上均设有螺旋叶片，且两个搅拌杆上的螺旋叶片方向相反，驱动电机的输出端连接有第一齿轮，位于沉淀室外侧的两个搅拌杆上均固定套设有与第一齿轮相啮合的第二齿轮，过滤室内设有精密过滤网。本实用新型结构简单，操作方便，保证废水处理效果更佳，而且提高了废水处理的工作效率。
权利要求书

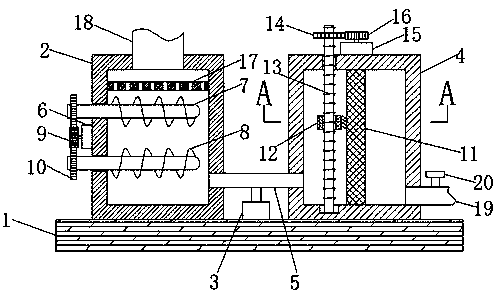

1.一种轻纺喷水织机废水回收利用装置，包括底座(1)，其特征在于，所述底座(1)的上表面从左至右依次固定连接有沉淀室(2)、增压泵(3)和过滤室(4)，所述沉淀室(2)和过滤室(4)之间通过导管(5)连通，且增压泵(3)的输出端与导管(5)连通，所述沉淀室(2)的外侧壁上固定连接有驱动电机(6)，所述沉淀室(2)内转动连接有两个关于驱动电机(6)相对称的搅拌杆(7)，两个所述搅拌杆(7)的外侧壁上均设有螺旋叶片(8)，且两个搅拌杆(7)上的螺旋叶片(8)方向相反，所述驱动电机(6)的输出端连接有第一齿轮(9)，位于所述沉淀室(2)外侧的两个搅拌杆(7)上均固定套设有与第一齿轮(9)相啮合的第二齿轮(10)，所述过滤室(4)内设有精密过滤网(11)。
2.根据权利要求1所述的一种轻纺喷水织机废水回收利用装置，其特征在于，所述精密过滤网(11)靠近导管(5)的一侧方向设有移动板(12)，所述移动板(12)与过滤室(4)的内壁滑动连接，所述移动板(12)靠近精密过滤网(11)的一侧设有刷毛，所述刷毛与精密过滤网(11)相抵，所述过滤室(4)的底部设有轴承，所述轴承转动连接有螺纹杆(13)，所述螺纹杆(13)远离轴承的一端依次贯穿移动板(12)和过滤室(4)的顶部，且螺纹杆(13)向上延伸至过滤室(4)的外侧，所述螺纹杆(13)与移动板(12)螺纹连接，位于所述过滤室(4)外侧螺纹杆(13)的侧壁上固定套设有从动齿轮(14)，所述过滤室(4)的顶部固定连接有伺服驱动电机(15)，所述伺服驱动电机(15)的输出端通过联轴器连接有与从动齿轮(14)相啮合的主动齿轮(16)。
3.根据权利要求1所述的一种轻纺喷水织机废水回收利用装置，其特征在于，所述沉淀室(2)内设有滤渣板(17)，且滤渣板(17)位于搅拌杆(7)的上方。
4.根据权利要求1所述的一种轻纺喷水织机废水回收利用装置，其特征在于，所述沉淀室(2)的顶部开设有进料口(18)。
5.根据权利要求1所述的一种轻纺喷水织机废水 回收利用装置，其特征在于，所述过滤室(4)远离导管(5)的一侧壁上连通有出水管(19)，所述出水管(19)上设有阀门(20)。
6.根据权利要求1所述的一种轻纺喷水织机废水回收利用装置，其特征在于，两个所述搅拌杆(7)与沉淀室(2)的连接处均设有密封垫。
说明书
一种轻纺喷水织机废水回收利用装置
技术领域
本实用新型涉及轻纺喷水织机技术领域，尤其涉及一种轻纺喷水织机废水回收利用装置。
背景技术
喷水织机是纺织行业常用的一种机器，在工作时，需要一定的清水喷射带动，该设备排放的废水中，主要包括有油脂、悬浮颗粒、以及一些细碎的织线断头等。
现有技术中，喷水织机废水回收利用装置，在废水处理过程中，不能使废水与沉淀剂充分混合，导致废水处理效果不佳，而且废水在进行过滤时，过滤效率低下，降低了废水处理的工作效率。
实用新型内容
本实用新型的目的是为了解决现有技术中废水回收利用装置废水处理效果不佳及其废水处理效率低下的问题，而提出的一种轻纺喷水织机废水回收利用装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种轻纺喷水织机废水回收利用装置，包括底座，所述底座的上表面从左至右依次固定连接有沉淀室、增压泵和过滤室，所述沉淀室和过滤室之间通过导管连通，且增压泵的输出端与导管连通，所述沉淀室的外侧壁上固定连接有驱动电机，所述沉淀室内转动连接有两个关于驱动电机相对称的搅拌杆，两个所述搅拌杆的外侧壁上均设有螺旋叶片，且两个搅拌杆上的螺旋叶片方向相反，所述驱动电机的输出端连接有第一齿轮，位于所述沉淀室外侧的两个搅拌杆上均固定套设有与第一齿轮相啮合的第二齿轮，所述过滤室内设有精密过滤网。
优选的，所述精密过滤网靠近导管的一侧方向设有移动板，所述移动板与过滤室的内壁滑动连接，所述移动板靠近精密过滤网的一侧设有刷毛，所述刷毛与精密过滤网相抵，所述过滤室的底部设有轴承，所述轴承转动连接有螺纹杆，所述螺纹杆远离轴承的一端依次贯穿移动板和过滤室的顶部，且螺纹杆向上延伸至过滤室的外侧，所述螺纹杆与移动板螺纹连接，位于所述过滤室外侧螺纹杆的侧壁上固定套设有从动齿轮，所述过滤室的顶部固定连接有伺服驱动电机，所述伺服驱动电机的输出端通过联轴器连接有与从动齿轮相啮合的主动齿轮。
优选的，所述沉淀室内设有滤渣板，且滤渣板位于搅拌杆的上方。
优选的，所述沉淀室的顶部开设有进料口。
优选的，所述过滤室远离导管的一侧壁上连通有出水管，所述出水管上设有阀门。
优选的，两个所述搅拌杆与沉淀室的连接处均设有密封垫。
与现有技术相比，本实用新型提供了一种轻纺喷水织机废水回收利用装置，具备以下有益效果：
1、该轻纺喷水织机废水回收利用装置，通过设置沉淀室、增压泵、过滤室、导管、驱动电机、搅拌杆、螺旋叶片、第一齿轮、第二齿轮和精密过滤网，将喷水织机产生的废水通入沉淀室内，加入沉淀剂，启动连接有第一齿轮的驱动电机转动，带动连接有第二齿轮的两个搅拌杆同向转动，两个搅拌杆上的螺旋叶片方向相反，使得废水与沉淀剂混合更加均匀，提高废水处理效果，将沉淀后的水通过增压泵和导管输送至过滤室内，由精密过滤网进行精密过滤，保证废水处理的效果更佳。
2、该轻纺喷水织机废水回收利用装置，通过设置精密过滤网、移动板、螺纹杆、从动齿轮、伺服驱动电机和主动齿轮，启动连接有主动齿轮的伺服驱动电机顺时针转动，带动连接有从动齿轮的螺纹杆转动，使螺纹杆螺纹连接的移动板沿着过滤室内壁向下滑动，通过移动板上的刷毛对精密过滤网上的杂质进行清理，改变伺服驱动电机的电流方向，使伺服驱动电机逆时针转动，移动板向上滑动，对精密过滤网进行清理，使得精密过滤网的过滤效率更高，从而提高废水处理的工作效率。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作方便，保证废水处理效果更佳，而且提高了废水处理的工作效率。
