申请日2018.03.19
公开(公告)日2018.12.21
IPC分类号C02F1/02; C02F1/20; C02F1/04
摘要
本实用新型公开了一种高盐废水蒸发结晶系统，包括换热器，换热器与除氧器相连，除氧器与蒸发器相连，蒸发器上方通过管道与蒸汽热压泵相连，蒸汽热压泵与换热器相连，蒸发器下方设有结晶室，结晶室通过管道与输送泵相连，输送泵与换热器相连，蒸发器与结晶室通过导流管和导流管下方的导流帽相连，换热器内壁上设有可拆卸第一环板，第一环板上设有清洗刷，换热器内的中心管与多组管臂相连，每层管臂上方均设有半环板，半环板上均匀分布有小孔。本实用新型能够产生螺旋流，避免内部污垢堆积，减少拆洗次数，延长使用寿命。
权利要求书
1.一种高盐废水蒸发结晶系统，其特征在于：包括换热器(1)，所述换热器(1)与除氧器(2)相连，所述除氧器(2)与蒸发器(3)相连，所述蒸发器(3)上方通过管道与蒸汽热压泵(7)相连，所述蒸汽热压泵(7)与换热器(1)相连，所述蒸发器(3)下方设有结晶室(4)，所述结晶室(4)通过输送管(5)与输送泵(6)相连，所述输送泵(6)与换热器(1)相连，所述蒸发器(3)与结晶室(4)通过导流管(8)和导流管(8)下方的导流帽(9)相连，所述换热器(1)内壁上设有可拆卸第一环板(10)，所述第一环板(10)上设有清洗刷(11)，所述换热器(1)内的中心管(12)与多组管臂(13)相连，每层所述管臂(13)上方均设有半环板(14)，所述半环板(14)上均匀分布有小孔。
2.根据权利要求1所述的一种高盐废水蒸发结晶系统，其特征在于：所述导流管(8)下方设于结晶室(4)内，所述导流帽(9)为锥形。
3.根据权利要求1所述的一种高盐废水蒸发结晶系统，其特征在于：所述管臂(13)错开设置在中心管(12)上。
4.根据权利要求1所述的一种高盐废水蒸发结晶系统，其特征在于：每个所述半环板(14)均关于支撑其底部的管臂(13)对称。
说明书
一种高盐废水蒸发结晶系统
技术领域
本实用新型涉及一种高盐废水 蒸发结晶系统。
背景技术
水系统在温度的作用下析出CO2生成微溶于水的CaCO3和MgCO3，加之污水废水中杂质本身也比较多，这就导致原有“MVR机械增压”易结垢。由于CaCO3和MgCO3的溶解度随温度的上升而下降，从水中结晶析出，并不断地沉积于换热器等设备系统表面，对能耗及连续产生重大影响。
实用新型内容
实用新型目的：本实用新型的目的是为了解决现有技术中的不足，提供一种能够产生螺旋流，避免内部污垢堆积，减少拆洗次数的一种高盐废水蒸发结晶系统。

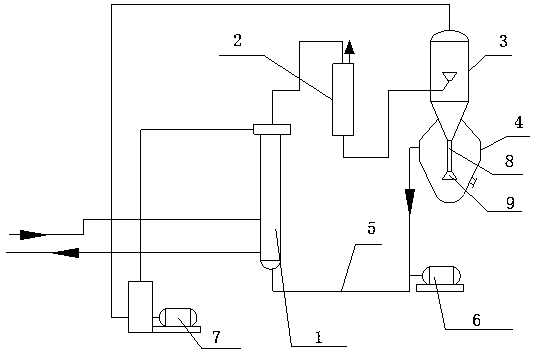

技术方案：本实用新型一种高盐废水蒸发结晶系统，包括换热器，换热器与除氧器相连，除氧器与蒸发器相连，蒸发器上方通过管道与蒸汽热压泵相连，蒸汽热压泵与换热器相连，蒸发器下方设有结晶室，结晶室通过输送管与输送泵相连，输送泵与换热器相连，蒸发器与结晶室通过导流管和导流管下方的导流帽相连，换热器内壁上设有可拆卸第一环板，第一环板上设有清洗刷，换热器内的中心管与多组管臂相连，每层管臂上方均设有半环板，半环板上均匀分布有小孔。
本实用新型的进一步改进在于：导流管下方设于结晶室内，导流帽为锥形。
本实用新型的进一步改进在于：管臂错开设置在中心管上。
本实用新型的进一步改进在于：每个半环板均关于支撑其底部的管臂对称。
有益效果：
废水进入换热器，经过除氧器后心如蒸发器，蒸发器上方的热蒸汽再输送回换热器，起到了节能的效果;第一环板、清洁刷的设置，避免了换热器壁结垢，经过多次循环的废水，最终结晶后由结晶室底部排出;废水进入换热器，清洁刷摆动，加之，半环板和半环板上的小孔的设置，使得，废水在换热器内形成螺旋流，不发生沉积现象，大大增强了流动性。
