申请日2018.03.18
公开(公告)日2018.11.06
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型涉及污水处理设备技术领域，具体涉及一种污水处理池。本实用新型提供的一种污水处理池，包括设有排水口和进水口的池体，池体的一侧设有倾斜的侧壁，池体的端角分别设有的第一定位轴与池体固定连接，池体内侧的底部与侧壁的连接处设有第二定位轴，池体位于侧壁的底部外侧设有动力轴，动力轴通过减速器由电动机驱动，第一定位轴、第二定位轴和动力轴上设有首尾连接的输送带，池体位于侧壁的外侧上设有的刮板能够将输送带上的淤泥刮下，刮板下方依次设有传送带和收集污泥的箱体。本实用新型减少了清理污水处理池使用的人力物力和时间，提高了效率，降低了成本，还能够减少备用污水处理池的使用，节约用地。
权利要求书

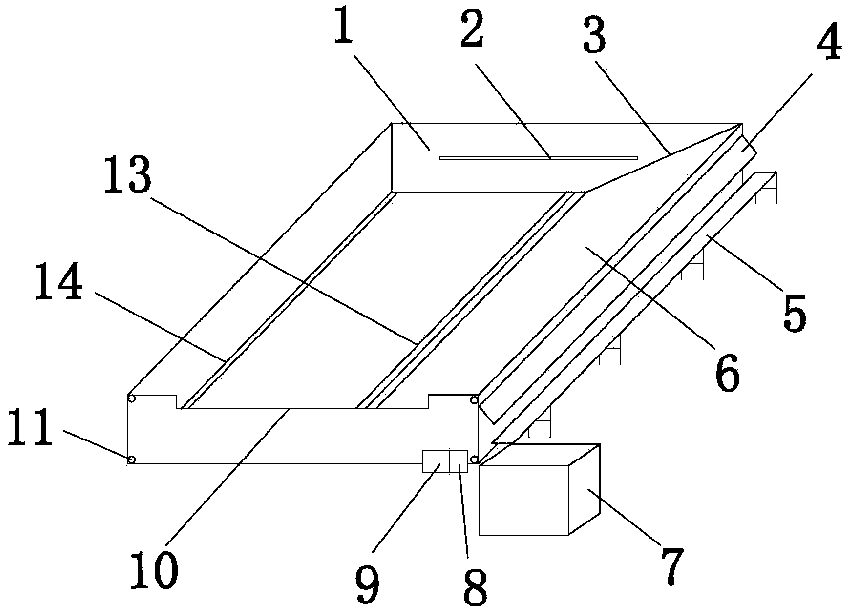

1.一种污水处理池，包括设有排水口(2)和进水口(10)的矩形结构的池体(1)，所述排水口(2)和进水口(10)设置在矩形结构相对的池壁上，其特征在于，所述池体(1)设有倾斜的侧壁(3)，所述侧壁(3)与设有排水口(2)和进水口(10)的池壁相邻，所述池体(1)与侧壁(3)平行的端角分别设有第一定位轴(11)，所述第一定位轴(11)固定连接在池体(1)上，所述池体(1)内侧的底部与侧壁(3)的连接处设有第二定位轴(13)，所述池体(1)位于侧壁(3)的底部外侧设有动力轴(12)，所述动力轴(12)通过减速器(8)由电动机(9)驱动，所述第一定位轴(11)、第二定位轴(13)和动力轴(12)上设有首尾连接的输送带(6)，所述池体(1)位于侧壁(3)的外侧上设有刮板(4)，所述刮板(4)能够将输送带(6)上的淤泥刮下，所述刮板(4)下方设有传送带(5)，所述传送带(5)的下方的一端设有收集污泥的箱体(7)。
2.根据权利要求1所述污水处理池，其特征在于，所述排水口(2)设置在池体(1)侧壁的中间位置。
3.根据权利要求2所述污水处理池，其特征在于，所述排水口(2)设有过滤膜。
4.根据权利要求1所述污水处理池，其特征在于，所述进水口(10)设置在池体(1)侧壁的上部。
5.根据权利要求1所述污水处理池，其特征在于，所述第一定位轴(11)、第二定位轴(13)与动力轴(12)均与池体(1)的长边的长度相同。
6.根据权利要求5所述污水处理池，其特征在于，所述第一定位轴(11)、第二定位轴(13)与动力轴(12)的两端均设有凸台(15)，所述凸台(15)上设有轴承(16)。
7.根据权利要求1所述污水处理池，其特征在于，所述动力轴(12)设有尺牙(18)，所述尺牙(18)与动力轴(12)的长度相同，所述输送带(6)的内壁设有与尺牙(18)结构相对应的齿槽(14)，所述齿槽(14)与尺牙(18)啮合。
8.根据权利要求6所述污水处理池，其特征在于，所述第二定位轴(13)的表面设有若干个呈放射状排列且均匀设置的支杆(17)。
9.根据权利要求8所述污水 处理池，其特征在于，所述支杆(17)为中空的圆管且间隔设置。
说明书
一种污水处理池
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种污水处理池。
背景技术
污水处理是为使污水达到排放要求或再次使用的水质要求，对其净化的过程需要的工艺。污水处理被广泛应用，且与人们的生活环境的质量息息相关，在大型污水处理场所，需要用到污水处理池。在现有的污水处理池内会沉积大量的污泥和杂质，而清除这些沉积在污水处理池内的污泥和杂质一直是一件比较繁琐的事，需要耗费大量的人力物力和时间，有时同时需要启用备用的污水处理池。
实用新型内容
本实用新型要解决的技术问题在于，提供了一种污水处理池，通过在污水处理池的一侧设置倾斜侧壁，污水处理池内设置输送带，输送带的一部分设置在污水处理池的底部，使污水中的污泥和杂质沉积在输送带上，输送带能够通过减速器和电动机缓慢的移动，使污水中沉积在输送带上的污泥和杂质随着输送带，沿着倾斜设置的侧壁转移到设置污水处理池外面的传送带上后被刮下，达到在不影响污水处理池正常使用的情况下，机械化清除污水处理池内的污泥和杂质的目的。
为实现上述发明目的，本实用新型提供的一种污水处理池，包括有排水口和进水口的矩形结构的池体，所述排水口和进水口设置在矩形结构相对的池壁上，所述池体设有倾斜的侧壁，所述侧壁与设有排水口和进水口的池壁相邻，所述池体与侧壁平行的端角分别设有第一定位轴，所述第一定位轴固定连接在池体上，所述池体内侧的底部与侧壁的连接处设有第二定位轴，所述池体位于侧壁的底部外侧设有动力轴，所述动力轴通过减速器由电动机驱动，所述第一定位轴、第二定位轴和动力轴上设有首尾连接的输送带，所述池体位于侧壁的外侧上设有刮板，所述刮板能够将输送带上的淤泥刮下，所述刮板下方设有传送带，所述传送带的下方的一端设有收集污泥的箱体。
进一步地，所述排水口设置在池体侧壁的中间位置。
进一步地，所述排水口设有过滤膜。
进一步地，所述进水口设置在池体侧壁的上部。
进一步地，所述第一定位轴、第二定位轴与动力轴均与池体的长边的长度相同。
进一步地，所述第一定位轴、第二定位轴与动力轴的两端均设有凸台，所述凸台上设有轴承。
进一步地，所述动力轴设有尺牙，所述尺牙与动力轴的长度相同，所述输送带的内壁设有与尺牙结构相同的齿槽，所述齿槽与尺牙啮合。
进一步地，所述第二定位轴的表面设有若干个呈放射状排列且均匀设置的支杆。
进一步地，所述支杆为中空的圆管且间隔设置。
本实用新型与现有技术相比，具有如下有益效果：
1、本实用新型在污水处理池底部设置输送带，输送带能够通过减速器和电动机缓慢的移动，使污水中沉积在输送带上的污泥和杂质转移到设置污水处理池外面的传送带上，在污水处理池使用当中随时清理污泥和杂质，减少了清理污水处理池使用的人力物力和时间，提高了企业的经济效率，降低了成本。
2、本实用新型能够减少备用污水处理池的使用，节约用地。
