申请日2018.03.18
公开(公告)日2018.11.23
IPC分类号C02F9/08; B01D53/75
摘要
本实用新型提供一种用于化工生产的污水处理设备，涉及化工生产领域，包括第一过滤箱，所述第一过滤箱的顶部分别设置有第一进水管和第二进水管，所述第一过滤箱右侧的内壁固定安装有第一抽水泵，所述第一抽水泵的顶部设置有第一排水管，所述第一过滤箱的右侧设置有混合箱。该用于化工生产的污水处理设备，通过设置第一过滤箱，可以对污水中较小颗粒的污染物进行过滤，大大提高对污水中颗粒过滤的效果，通过设置混合箱，对污水与酸性液体和碱性液体进行搅拌，使混合箱中的液体得到充分的混合，通过设置第二过滤箱，可以让污水再一次过滤，提高污水的净化程度，通过除臭箱，可以防止对人体呼吸道健康造成危害，大大的提高了污水净化的效果。
权利要求书

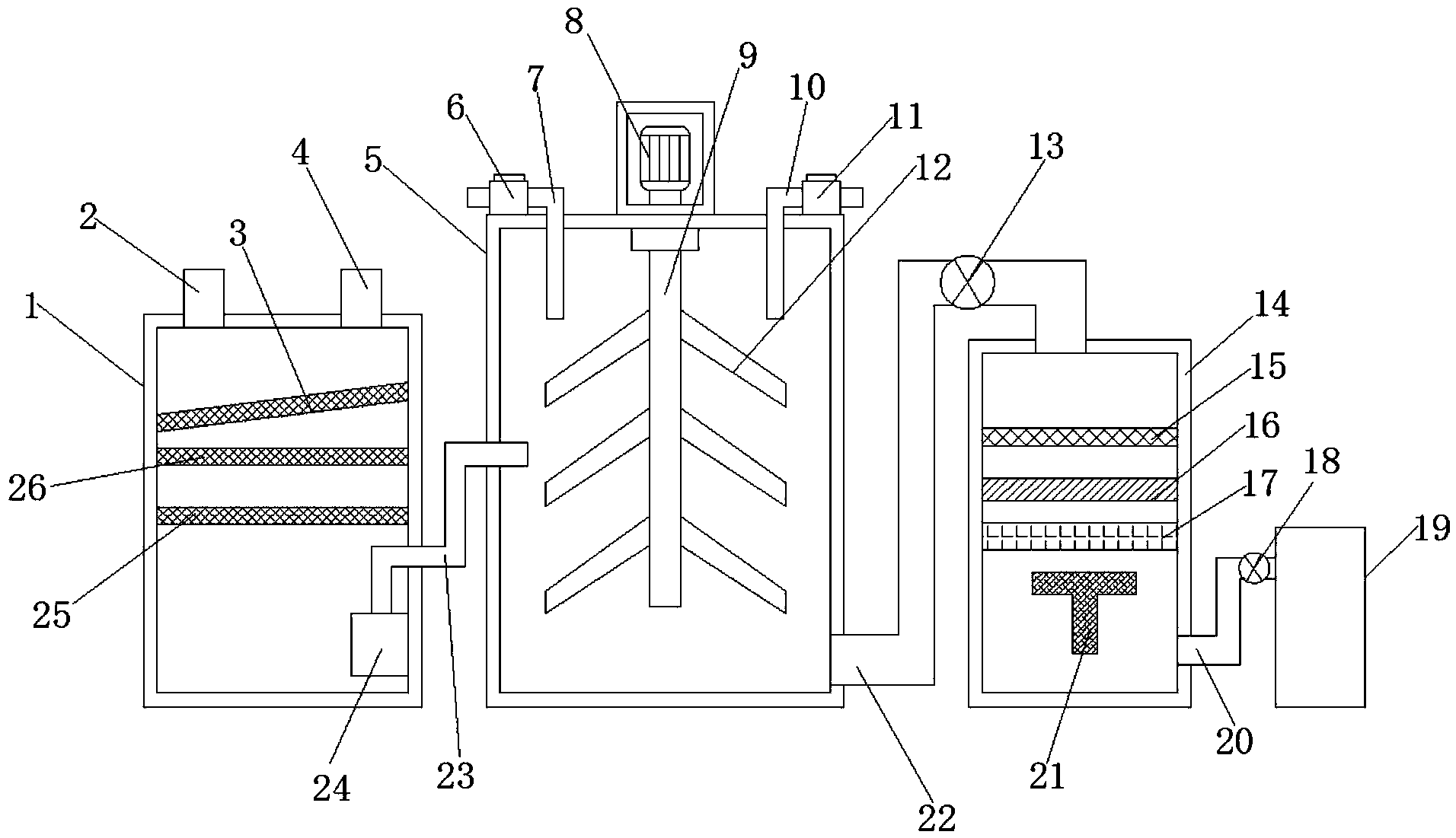

1.一种用于化工生产的污水处理设备，包括第一过滤箱(1)，其特征在于：所述第一过滤箱(1)的顶部分别设置有第一进水管(2)和第二进水管(4)，所述第一过滤箱(1)右侧的内壁固定安装有第一抽水泵(24)，所述第一抽水泵(24)的顶部设置有第一排水管(23)，所述第一过滤箱(1)的右侧设置有混合箱(5)，所述第一排水管(23)的一端延伸至混合箱(5)内，所述混合箱(5)的顶部固定安装有第一电机(8)，所述混合箱(5)的内部设置有搅拌轴(9)，所述第一电机(8)的转轴贯穿与混合箱(5)的顶板且通过联轴器与搅拌轴(9)传动连接，所述搅拌轴(9)的左右两侧均设置有搅拌杆(12)，所述混合箱(5)右侧的底部设置有第二排水管(22)，所述第二排水管(22)的内部设置有第二抽水泵(13)，所述混合箱(5)的右侧设置有第二过滤箱(14)，所述第二排水管(22)的一端延伸至第二过滤箱(14)内，所述第二过滤箱(14)左侧的底部设置有第三排水管(20)，所述第三排水管(20)的内部设置有第三抽水泵(18)，所述第二过滤箱(14)的右侧设置有除臭箱(19)，所述第三排水管(20)的一端延伸至除臭箱(19)内，所述除臭箱(19)右侧的底部设置有第四排水管(27)。
2.根据权利要求1所述的一种用于化工生产的污水处理设备，其特征在于：所述第一过滤箱(1)的内部设置有第一过滤网(3)，所述第一过滤网(3)的下侧设置有第二过滤网(26)，所述第二过滤网(26)的下侧设置有第三过滤网(25)。
3.根据权利要求1所述的一种用于化工生产的污水 处理设备，其特征在于：所述混合箱(5)顶部的左侧设置有碱液箱(6)，所述碱液箱(6)的右侧设置有碱液进料管(7)，所述碱液进料管(7)的一端延伸至混合箱(5)内。
4.根据权利要求1所述的一种用于化工生产的污水处理设备，其特征在于：所述混合箱(5)顶部的右侧设置有酸液箱(11)，所述酸液箱(11)的左侧设置有酸液进料管(10)，所述酸液进料管(10)的一端延伸至混合箱(5)内。
5.根据权利要求1所述的一种用于化工生产的污水处理设备，其特征在于：所述第二过滤箱(14)的内部设置有第四过滤网(15)，所述第四过滤网(15)的下侧设置有第五过滤网(16)，所述第五过滤网(16)的下侧设置有活性炭过滤层(17)，所述活性炭过滤层(17)的下侧设置有等离子发生器(21)。
6.根据权利要求1所述的一种用于化工生产的污水处理设备，其特征在于：所述除臭箱(19)的内部设置有活性炭吸附层(191)，所述活性炭吸附层(191)的下侧设置有电磁粉填料层(192)，所述电磁粉填料层(192)的下侧设置有臭氧催化氧化层(193)，所述臭氧催化氧化层(193)的下侧设置有光触媒填料层(194)。
说明书
一种用于化工生产的污水处理设备
技术领域
本实用新型涉及化工生产技术领域，具体为一种用于化工生产的污水处理设备。
背景技术
在现代生活中，几乎随时随地都离不开化工产品，从衣、食、住和行的物质生活到文化艺术和娱乐精神生活，都需要化工产品为之服务，有些化工产品在人类发展历史中，起着划时代的重要作用，它们的生产和应用，甚至代表着人类文明的一定历史阶段，化工生产污水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水以及设备及场地冲洗水的废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。现有的化工生产污水设备较为复杂，处理工序较为繁琐，污水处理的效果还不是很好，而且在污水的处理过程中，会产生较多的臭气，对人体的呼吸道健康有一定的危害，现有的污水处理设备中，不含有臭气处理的工序。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于化工生产的污水处理设备，解决了上述背景技术提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于化工生产的污水处理设备，包括第一过滤箱，所述第一过滤箱的顶部分别设置有第一进水管和第二进水管，所述第一过滤箱右侧的内壁固定安装有第一抽水泵，所述第一抽水泵的顶部设置有第一排水管，所述第一过滤箱的右侧设置有混合箱，所述第一排水管的一端延伸至混合箱内，所述混合箱的顶部固定安装有第一电机，所述混合箱的内部设置有搅拌轴，所述第一电机的转轴贯穿与混合箱的顶板且通过联轴器与搅拌轴传动连接，所述搅拌轴的左右两侧均设置有搅拌杆，所述混合箱右侧的底部设置有第二排水管，所述第二排水管的内部设置有第二抽水泵，所述混合箱的右侧设置有第二过滤箱，所述第二排水管的一端延伸至第二过滤箱内，所述第二过滤箱左侧的底部设置有第三排水管，所述第三排水管的内部设置有第三抽水泵，所述第二过滤箱的右侧设置有除臭箱，所述第三排水管的一端延伸至除臭箱内，所述除臭箱右侧的底部设置有第四排水管。
优选的，所述第一过滤箱的内部设置有第一过滤网，所述第一过滤网的下侧设置有第二过滤网，所述第二过滤网的下侧设置有第三过滤网。
优选的，所述混合箱顶部的左侧设置有碱液箱，所述碱液箱的右侧设置有碱液进料管，所述碱液进料管的一端延伸至混合箱内。
优选的，所述混合箱顶部的右侧设置有酸液箱，所述酸液箱的左侧设置有酸液进料管，所述酸液进料管的一端延伸至混合箱内。
优选的，所述第二过滤箱的内部设置有第四过滤网，所述第四过滤网的下侧设置有第五过滤网，所述第五过滤网的下侧设置有活性炭过滤层，所述活性炭过滤层的下侧设置有等离子发生器。
优选的，所述除臭箱的内部设置有活性炭吸附层，所述活性炭吸附层的下侧设置有电磁粉填料层，所述电磁粉填料层的下侧设置有臭氧催化氧化层，所述臭氧催化氧化层的下侧设置有光触媒填料层。
(三)有益效果
本实用新型提供了一种用于化工生产的污水处理设备。具备以下有益效果：
1、该用于化工生产的污水处理设备，通过设置第一过滤箱，污水可以通过第一过滤网对污水中大颗粒的污染物进行过滤，然后再通过第二过滤网和第三过滤网对污水中较小颗粒的污染物进行再次过滤，可以大大提高对污水中颗粒过滤的效果，通过设置混合箱，电机带动搅拌轴转动，对污水与输送进来的酸性液体和碱性液体进行搅拌，使得混合箱中的液体得到充分的混合，使得混合效果更好，通过设置第二过滤箱，可以让污水再一次过滤，提高污水的净化程度，并通过等离子发生器进行消毒杀菌，通过设置有除臭箱，可以使污水产生的臭气被除臭箱吸收，防止对人体呼吸道健康造成危害，而且保证污水的处理效果，大大的提高了污水净化的效果。
