申请日2018.03.18
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本实用新型提供一种便于维修的地埋式污水处理设备，包括设备本体和检修盖，设备本体的顶部固定安装有进水管，进水管的底部固定安装有导水管，导水管的底部固定安装有分流管，分流管的底部固定安装有污水处理装置，污水处理装置顶板的内壁上活动安装有旋转接头。该便于维修的地埋式污水处理设备，将污水处理装置固定安装于设备本体内部，同时设备本体底部固定安装有垫砂层，都增强了抗冲击能力，保护污水处理设备，延长设备的使用寿命，在设备本体顶部设置有检修盖，当设备运行出现问题时，可以打开检修盖，通过设置于过滤装置顶部和底部的旋转接头和凹槽，可以将过滤装置拆卸，利于维修和组装。
权利要求书

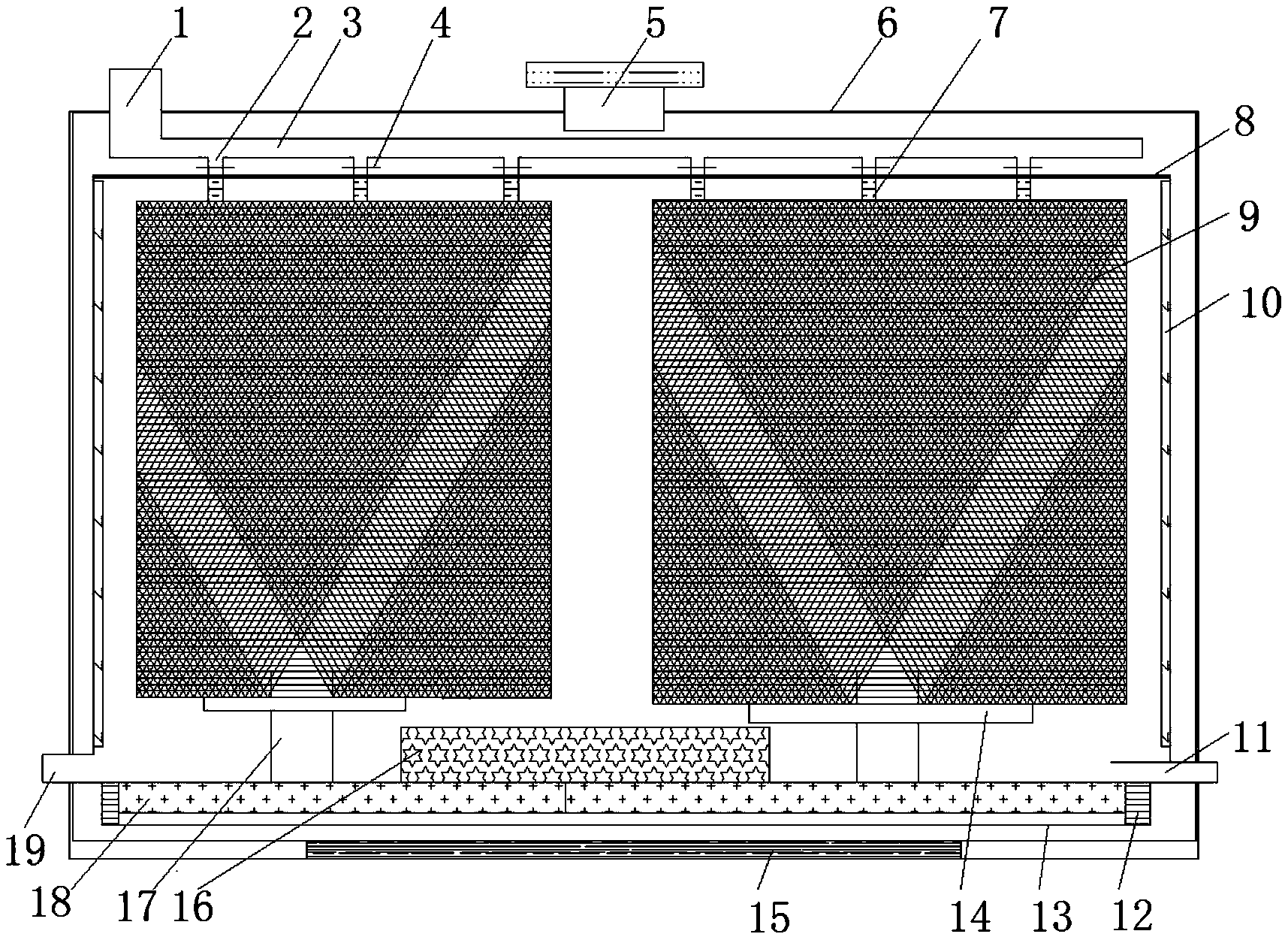

1.一种便于维修的地埋式污水处理设备，包括设备本体(6)和检修盖(5)，其特征在于：所述设备本体(6)的顶部固定安装有进水管(1)，所述进水管(1)的底部固定安装有导水管(3)，所述导水管(3)的底部固定安装有分流管(2)，每个分流管(2)的表面上均固定安装有阀门(4)，所述分流管(2)的底部固定安装有污水处理装置(8)，所述污水处理装置(8)顶板的内壁上活动安装有旋转接头(7)，所述旋转接头(7)的底部活动安装有过滤装置(9)，所述分流管(2)通过旋转接头(7)与过滤装置(9)活动连接，所述过滤装置(9)的底部开设有凹槽(20)，所述过滤装置(9)的底部固定安装有轴承座(14)，所述污水处理装置(8)的底部固定安装有固定盖(13)，所述固定盖(13)的内壁固定安装有内螺纹(12)，所述固定盖(13)的顶部固定安装有驱动电机(18)，所述驱动电机(18)的上表面固定安装有驱动轴(17)，所述驱动电机(18)表面上的驱动轴(17)与过滤装置(9)的底部开设的凹槽(20)传动连接。
2.根据权利要求1所述的一种便于维修的地埋式污水处理设备，其特征在于：所述过滤装置(9)的内壁上固定安装有反渗透膜(10)，所述过滤装置(9)的下侧设置有生物接触氧化反应装置(16)。
3.根据权利要求1所述的一种便于维修的地埋式污水处理设备，其特征在于：所述设备本体(6)的底部固定安装有垫砂层(15)。
4.根据权利要求1所述的一种便于维修的地埋式污水处理设备，其特征在于：所述过滤装置(9)表面开设的过滤孔直径为0.5厘米。
5.根据权利要求1所述的一种便于维修的地埋式污水处理设备，其特征在于：所述污水处理装置(8)底部的左右两侧分别固定安装有出水管(19)和淤泥抽取管(11)，所述出水管(19)和淤泥抽取管(11)均穿过设备本体(6)且延伸至设备本体(6)的外部。
说明书
一种便于维修的地埋式污水 处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于维修的地埋式污水处理设备。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。在经济高速发展的同时，忽略了对环境的保护，随着环境质量日益下降，迫使人们关注于环境保护，而环境问题中，水污染是最为严重的一个问题。目前的污水处理主要采用化学反应和净化沉淀相结合的方式，地埋式污水处理装置得到广泛应用，但是由于其长时间埋在地下，设备内的淤泥等沉淀物不方便清洗，时间长了会堵塞设备，而且抗冲击能力又差，设别寿命短，需要日常维修，但是维修又是一大难题，现有的地埋式污水处理装置仅有单一的观察口，自身又不带有清理装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于维修的地埋式污水处理设备，解决了上述背景技术中提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于维修的地埋式污水处理设备，包括设备本体和检修盖，所述设备本体的顶部固定安装有进水管，所述进水管的底部固定安装有导水管，所述导水管的底部固定安装有分流管，每个分流管的表面上均固定安装有阀门，所述分流管的底部固定安装有污水处理装置，所述污水处理装置顶板的内壁上活动安装有旋转接头，所述旋转接头的底部活动安装有过滤装置，所述分流管通过旋转接头与过滤装置活动连接，所述过滤装置的底部开设有凹槽，所述过滤装置的底部固定安装有轴承座，所述污水处理装置的底部固定安装有固定盖，所述固定盖的内壁固定安装有内螺纹，所述固定盖的顶部固定安装有驱动电机，所述驱动电机的上表面固定安装有驱动轴，所述驱动电机表面上的驱动轴与过滤装置的底部开设的凹槽传动连接。
优选的，所述过滤装置的内壁上固定安装有反渗透膜，所述过滤装置的下侧设置有生物接触氧化反应装置。
优选的，所述设备本体的底部固定安装有垫砂层。
优选的，所述过滤装置表面开设的过滤孔直径为0.5厘米。
优选的，所述污水处理装置底部的左右两侧分别固定安装有出水管和淤泥抽取管，所述出水管和淤泥抽取管均穿过设备本体且延伸至设备本体的外部。
(三)有益效果
本实用新型提供了一种于维修的地埋式污水处理设备。具备以下有益效果：
1、该便于维修的地埋式污水处理设备，将污水处理装置固定安装于设备本体内部，同时设备本体底部固定安装有垫砂层，都增强了抗冲击能力，保护污水处理设备，延长设备的使用寿命。
2、该便于维修的地埋式污水处理设备，在设备本体顶部设置有检修盖，当设备运行出现问题时，可以打开检修盖，通过设置于过滤装置顶部和底部的旋转接头和凹槽，可以将过滤装置拆卸，利于维修和组装，同时过滤装置的数量为两个，独立驱动电机，当一个损坏时，另一个还可以运行，避免传统设备的单一性。
3、该便于维修的地埋式污水处理设备，在设备底部的左右两侧分别固定安装有出水管和淤泥抽取管，方便清理淤泥等沉淀物，而且过滤装置下侧固定安装有生物接触氧化反应装置，通过环保的处理方式，去除污水中有机污染物，减少淤泥。
